压缩测试机器
一个压缩试验机是一个万能试验机(UTM)专门配置来确定材料的强度和抗压(压)负荷条件下的变形行为。一个典型的压缩试验仪由一个负载细胞十字头(s),压缩测试工具,电子产品和驱动系统。它是由测试软件用于定义机器和安全设置和存储测试参数指定的测试标准ASTM、ISO等。选择合适的压缩试验设备,重要的是要考虑被测试的材料和必须遵循的标准(s)。测量力,直到指定的负载或距离已经达到,或者直到试件裂缝或休息,帮助设计师和制造商预测材料将执行时如何实现其目的。
ZwickRoell压缩测试机器,包括zwickiLine,脯氨酸,AllroundLine,落锤测试人员,是专门设计用于满足客户需求的基础上测试能力,类型的材料,应用程序和行业标准。除了整个系统的安全性和可靠性,ZwickRoell设计和构建我们的机器的每一部分专注于提供:
- 高水平的灵活性通过易于操作
- 简单的适应客户和标准具体要求
- 不会过时的扩张能力发展与您的需求

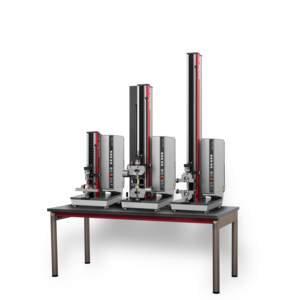

比较ZwickRoell压缩测试机器
| 模型 | zwickiLine | 脯氨酸 | AllroundLine | 落锤测试人员 | 高容量的机器 |
 |
 |
 |
 |
 |
|
| 类型 | 机电 桌面试验机 |
机电 桌面试验机 |
机电 桌面试验机 (5 kN - 150 kN) 落地式试验机(50 kN - 250 kN) |
落锤测试人员 | 机电 |

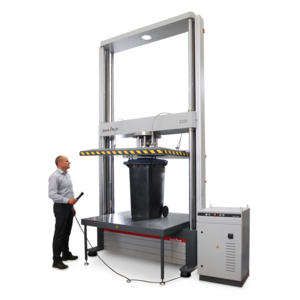

| 负载范围 | 0.5 kN - 5 kN | 5 kN - 100 kN | 5 kN - 250 kN | 2000 J | 330 kN - 2500 kN |
| 应用实例为压缩测试,缩进测试,穿刺测试 |
|
|
|
|
|
你可以找到更多的信息关于这些主题和其他小节中的应用实例。

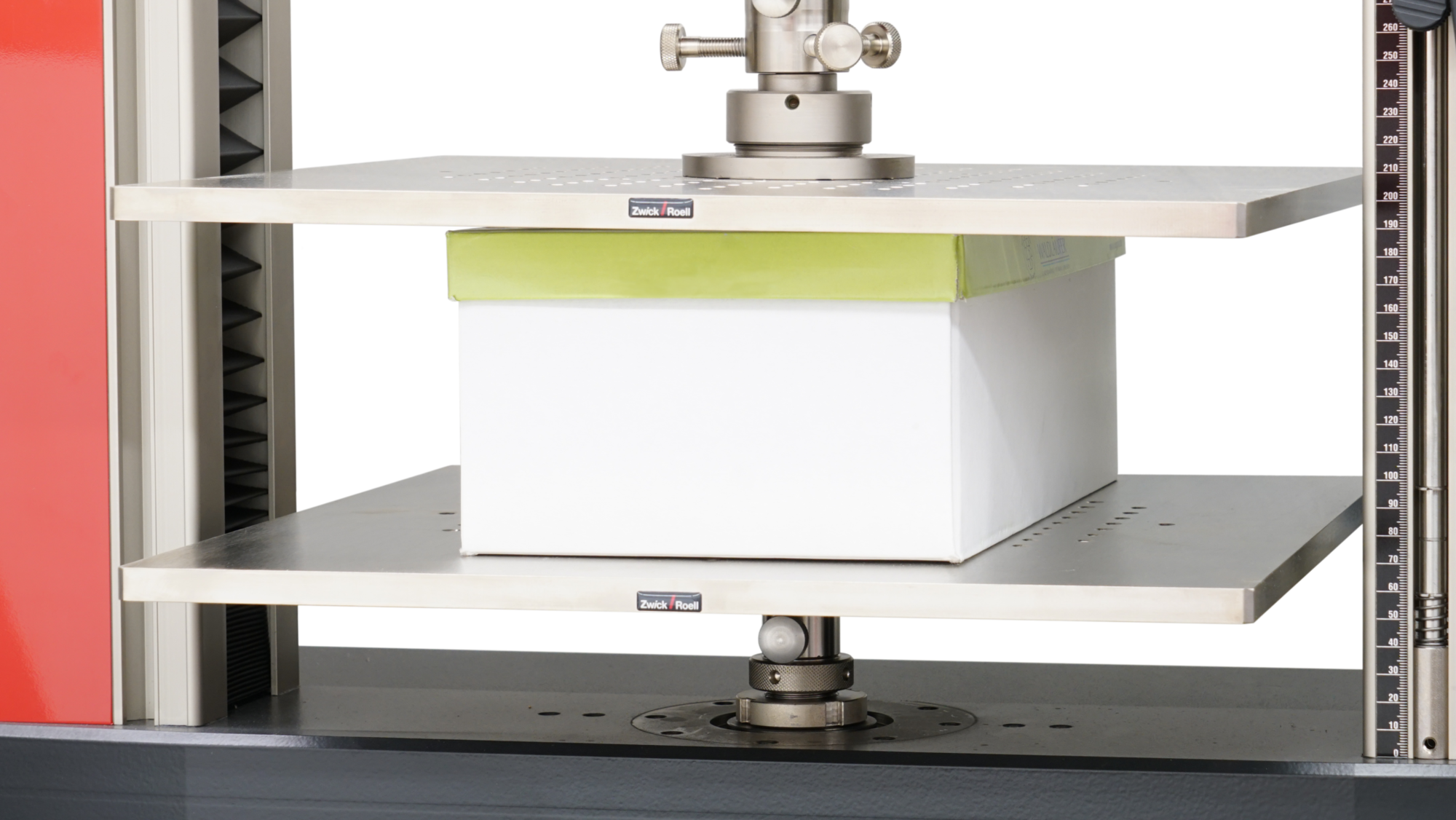

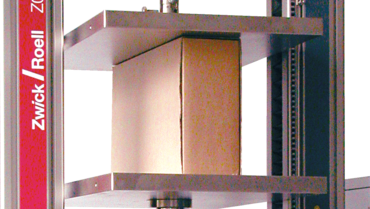

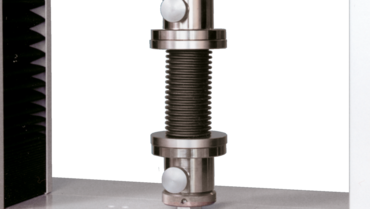

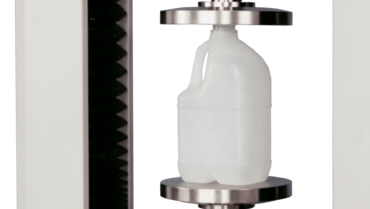

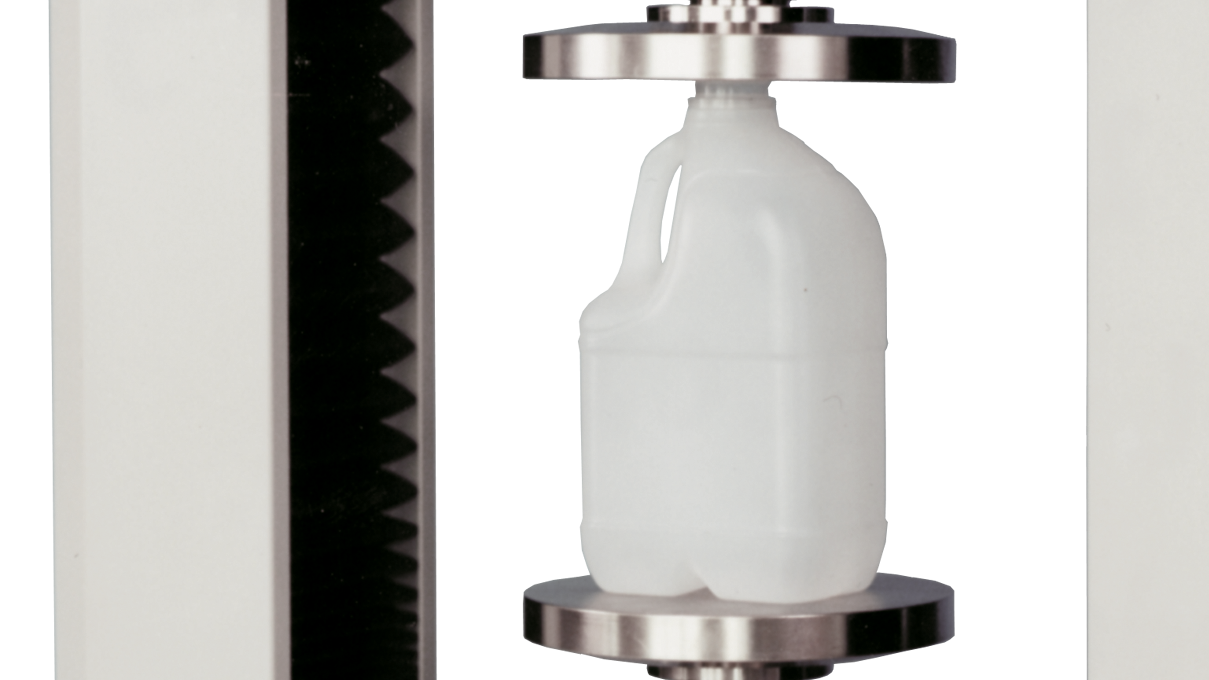

压缩压板和压缩测试的测试工具
的压缩工具是用于直接接触材料进行测试。因此他们必须精确对齐和适应各自的应用和需求。各种各样的压缩试验包可用于所有类型的测试。这些压缩工具可以单独适应特定应用程序根据各自的需求。
压缩试验工具通常由两个主要组件组成,上、下测试tool.compression工具。使用尽可能多的不同的测试的测试工具和高水平的灵活性,我们组建了一个广泛的,可以互换,可以化合的工具组合。
个人的不同要求压缩工具和装置本质上源于:
- 在国际标准中定义的规范
- 大量的不同的标本,材料和组件
- 各种各样的试件形状和尺寸
- 许多不同类型的环境条件(温度、湿度、…)
下面你会发现一段我们整体压缩测试工具的组合,这是为我们服务的各种行业的需求。
在定义的测试负载试样尺寸要求:
| 测试负载 | 分钟试样表面积容许表面压力的要求 | 典型的大小: 平方标本 |
典型的大小: 圆的标本在 |
|||
| 300 N /毫米2 | 90 N /毫米2 | 300 N /毫米2 | 90 N /毫米2 | 300 N /毫米2 | 90 N /毫米2 | |
| 10 kN | 30毫米2 | 110毫米2 | 约6毫米 | 约11毫米 | 约。Ø7毫米 | 约。Ø12毫米 |
| 20 kN | 70毫米2 | 220毫米2 | 约8毫米 | 大约15毫米 | 约。Ø9毫米 | 约。Ø17毫米 |
| 50 kN | 170毫米2 | 550毫米2 | 约13毫米 | 约24毫米 | 约。Ø15毫米 | 约。Ø27毫米 |
| 100 kN | 330毫米2 | 1100毫米2 | 大约18毫米。 | 约34毫米 | 约。Ø20毫米 | 约。Ø36毫米 |
| 150 kN | 500毫米2 | 1700毫米2 | 大约23毫米。 | 约41毫米 | 约。Ø25毫米 | 约。Ø46毫米 |
| 250 kN | 830毫米2 | 2800毫米2 | 约29毫米 | 约53毫米 | 约。Ø33毫米 | 约。Ø60毫米 |
塑料压缩试验工具
泡沫材料试验模

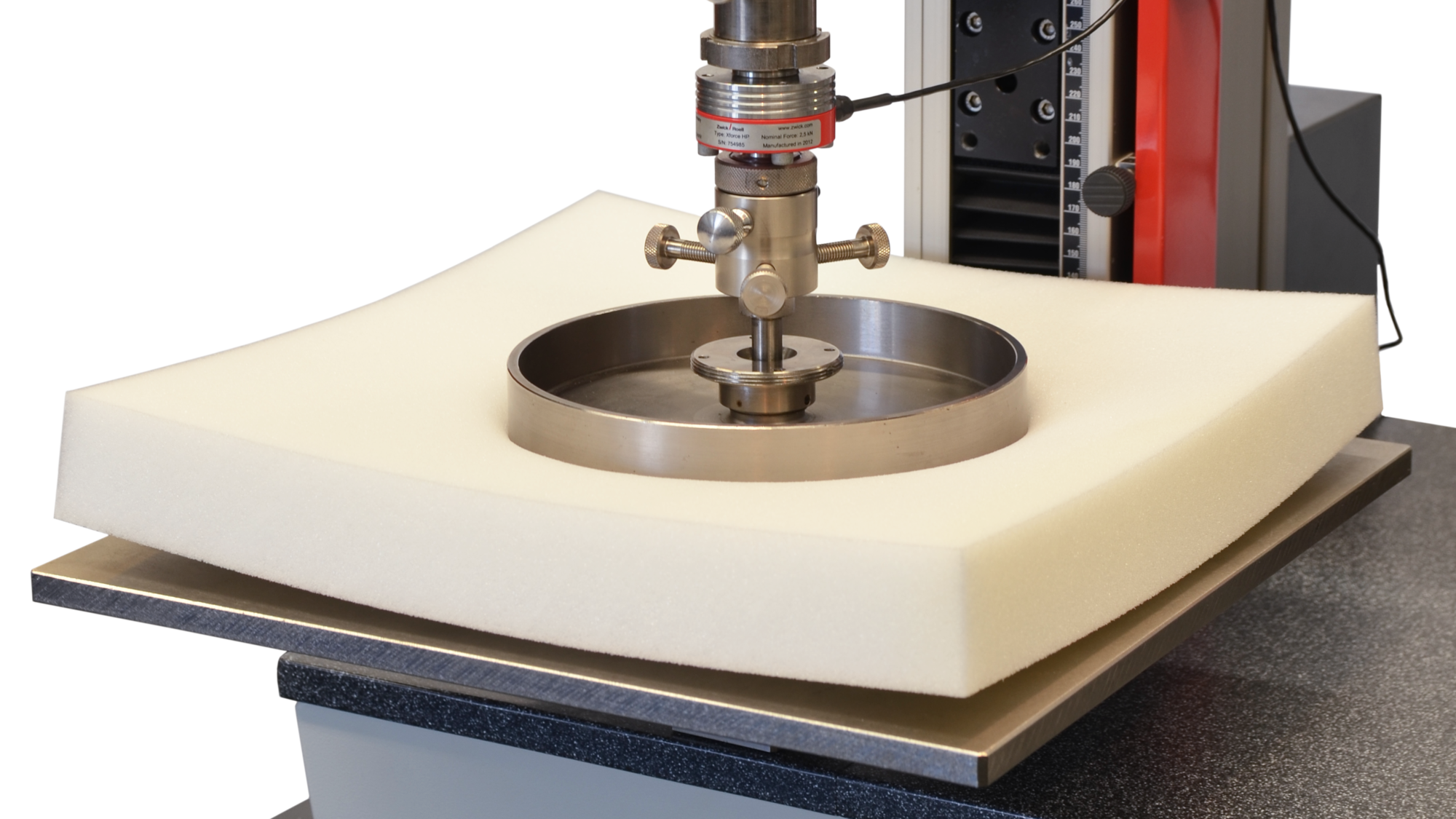

软泡沫压缩试验设备

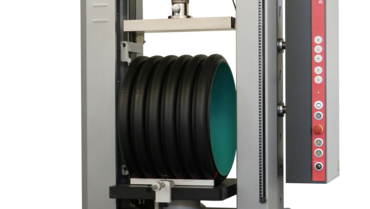

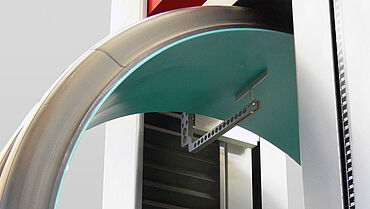

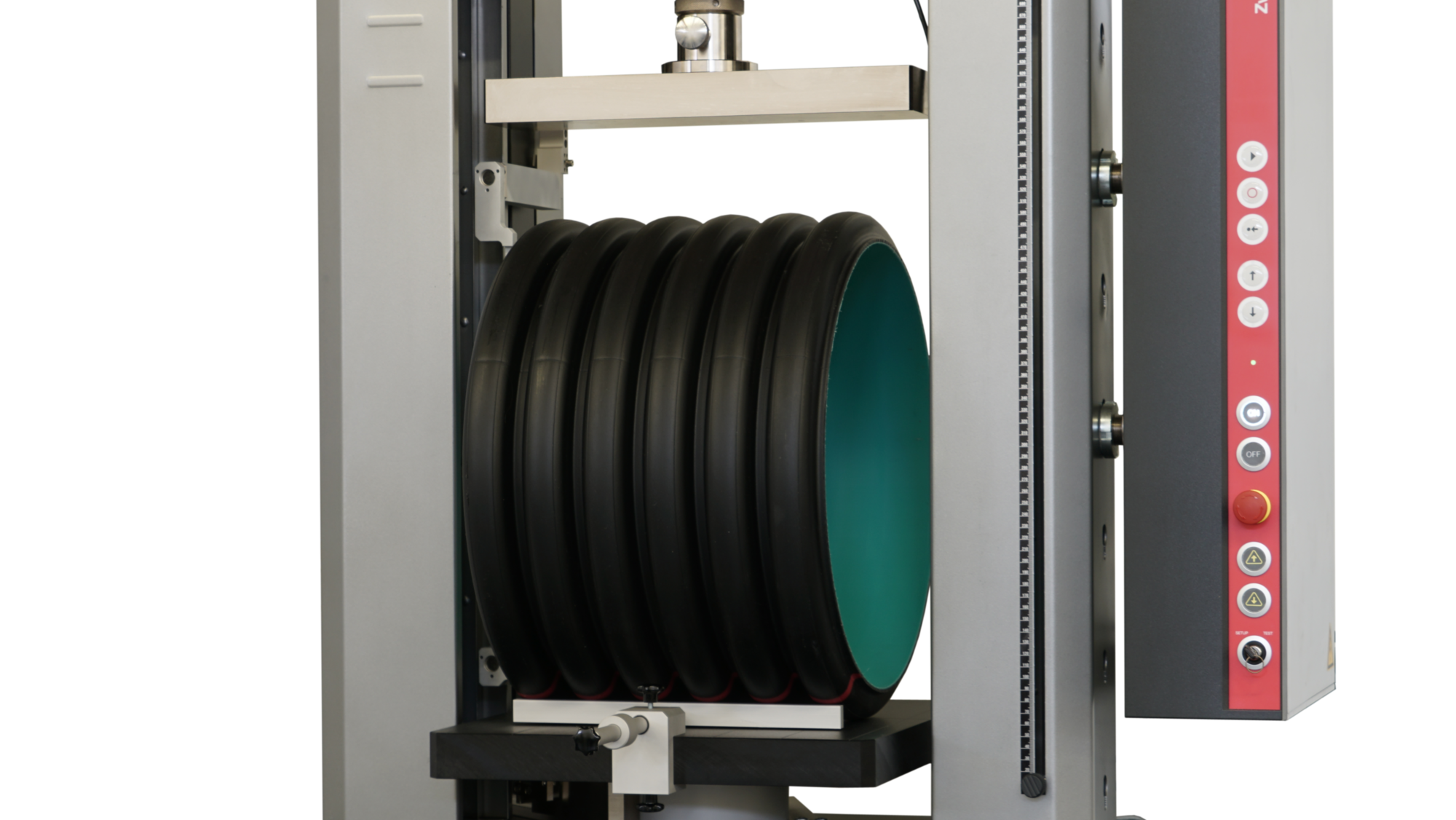

压缩试验设备的管道

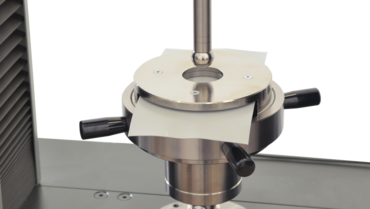

球爆裂测试夹具

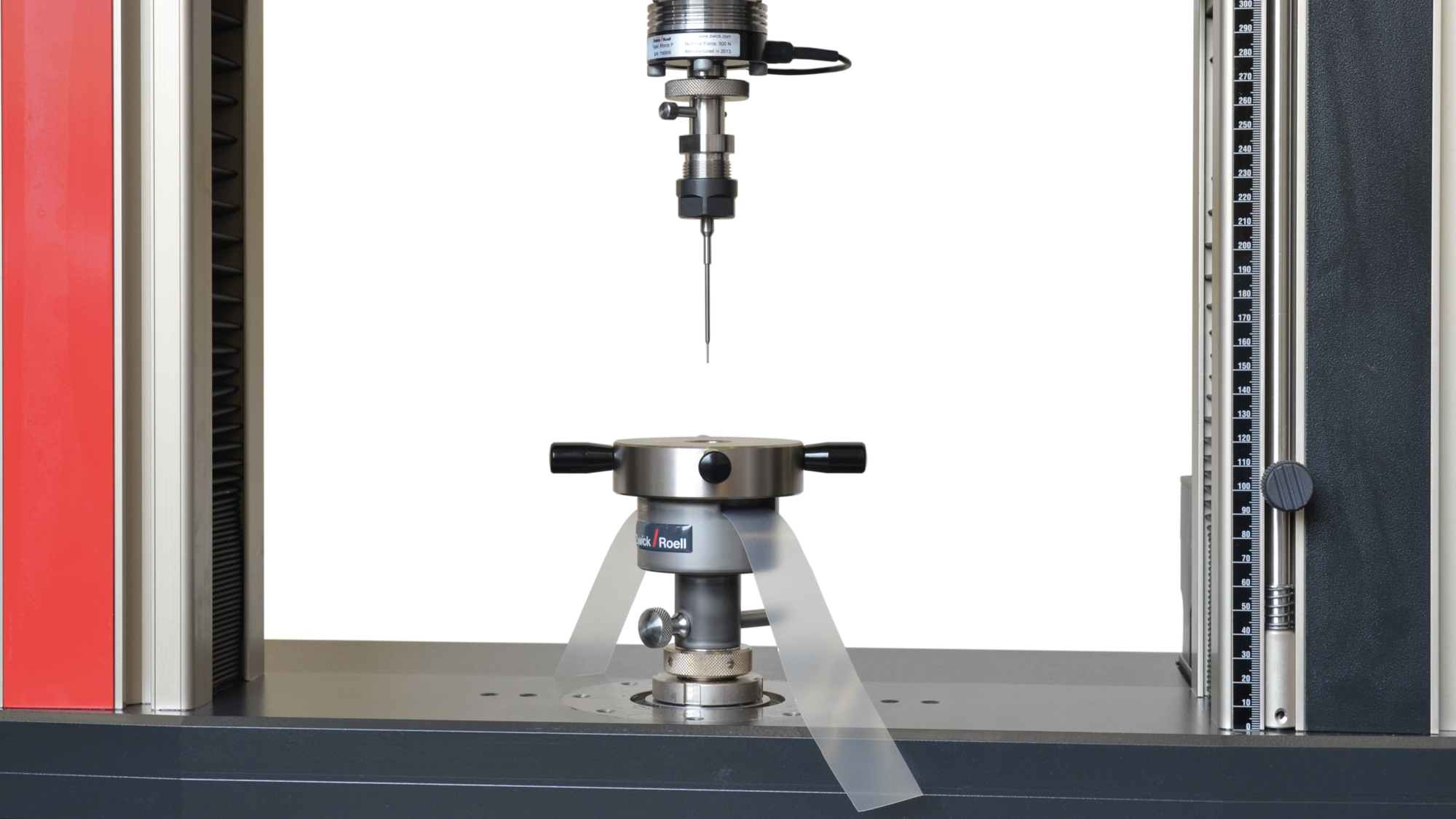

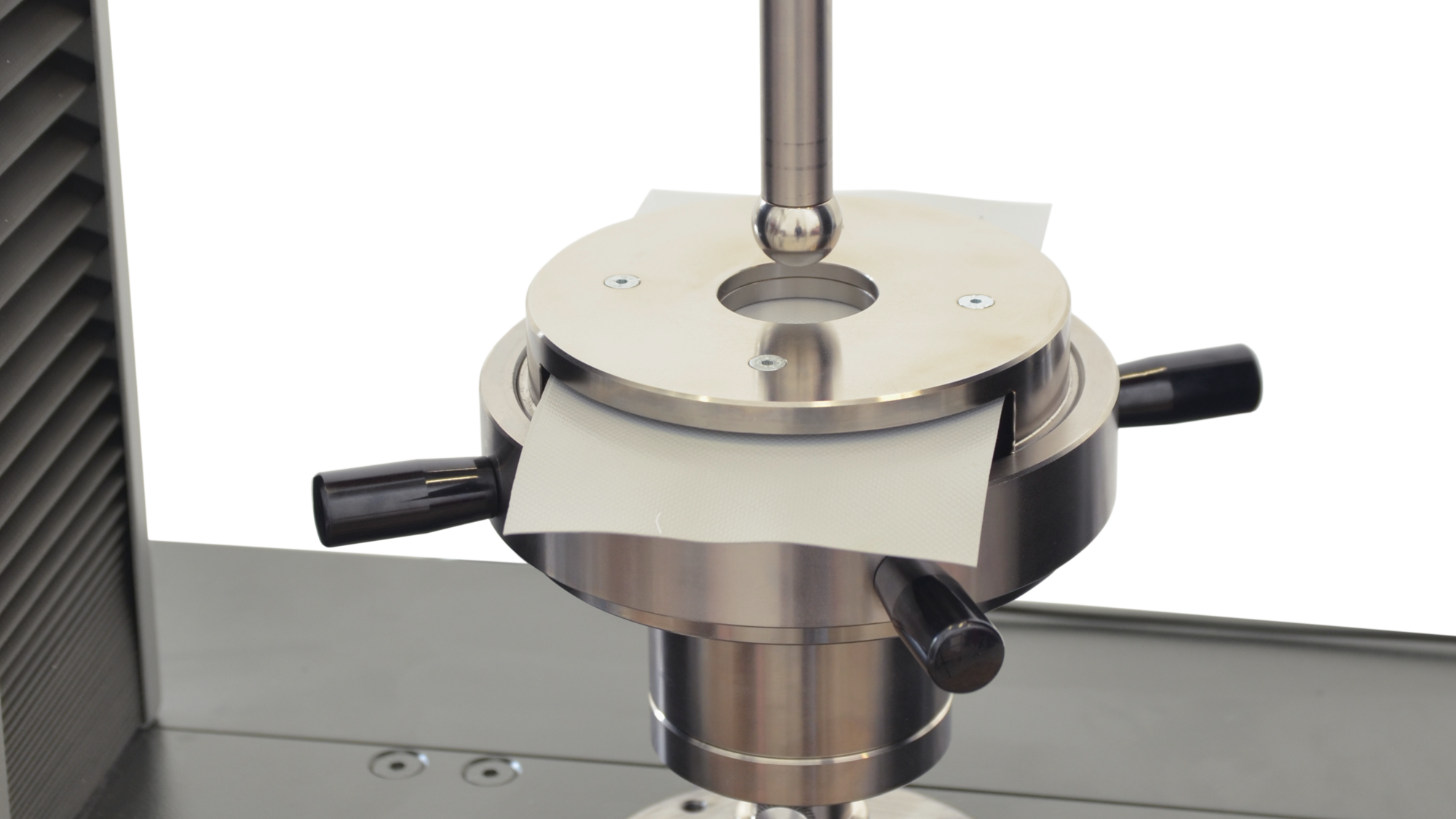

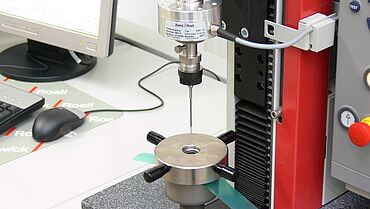

穿刺测试夹具

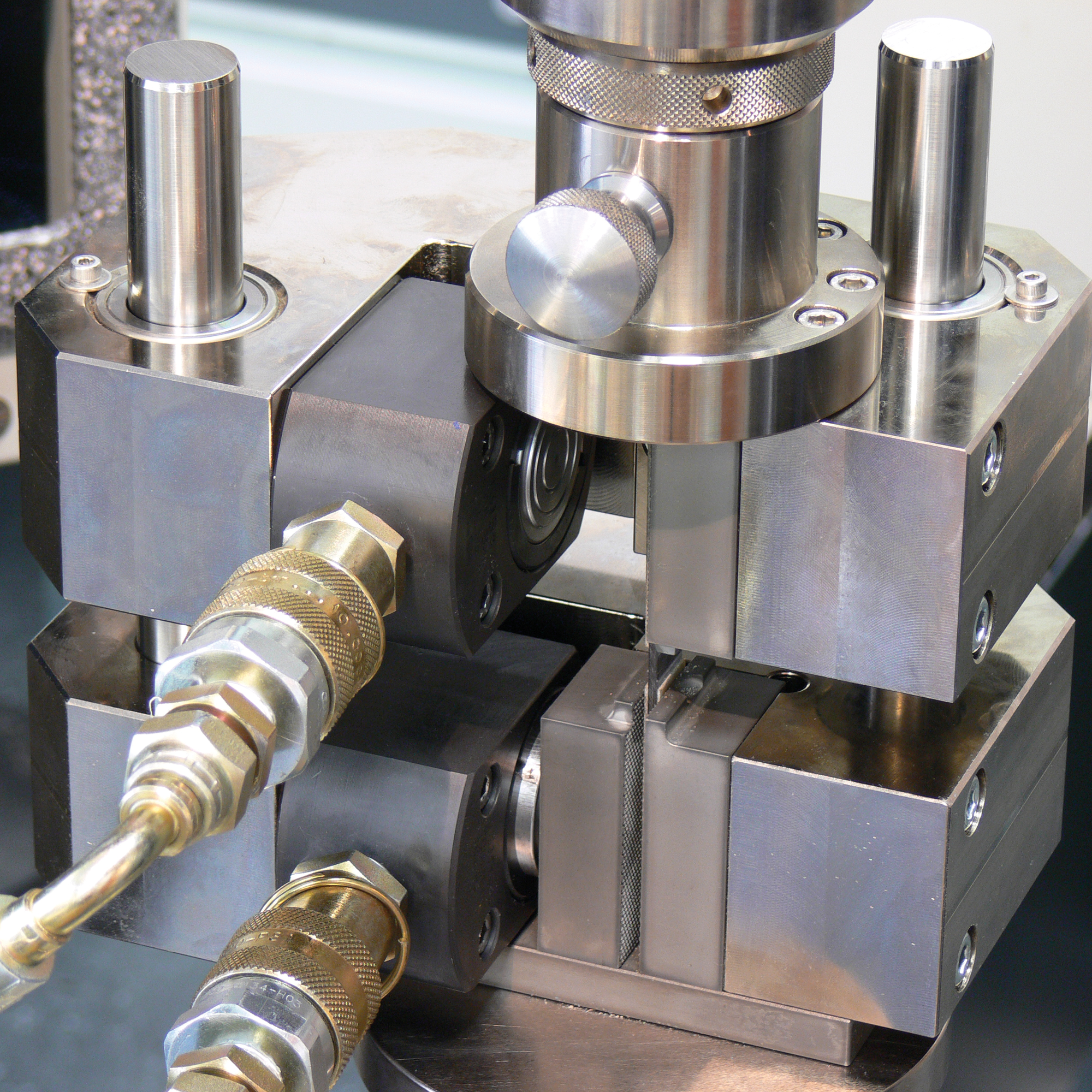

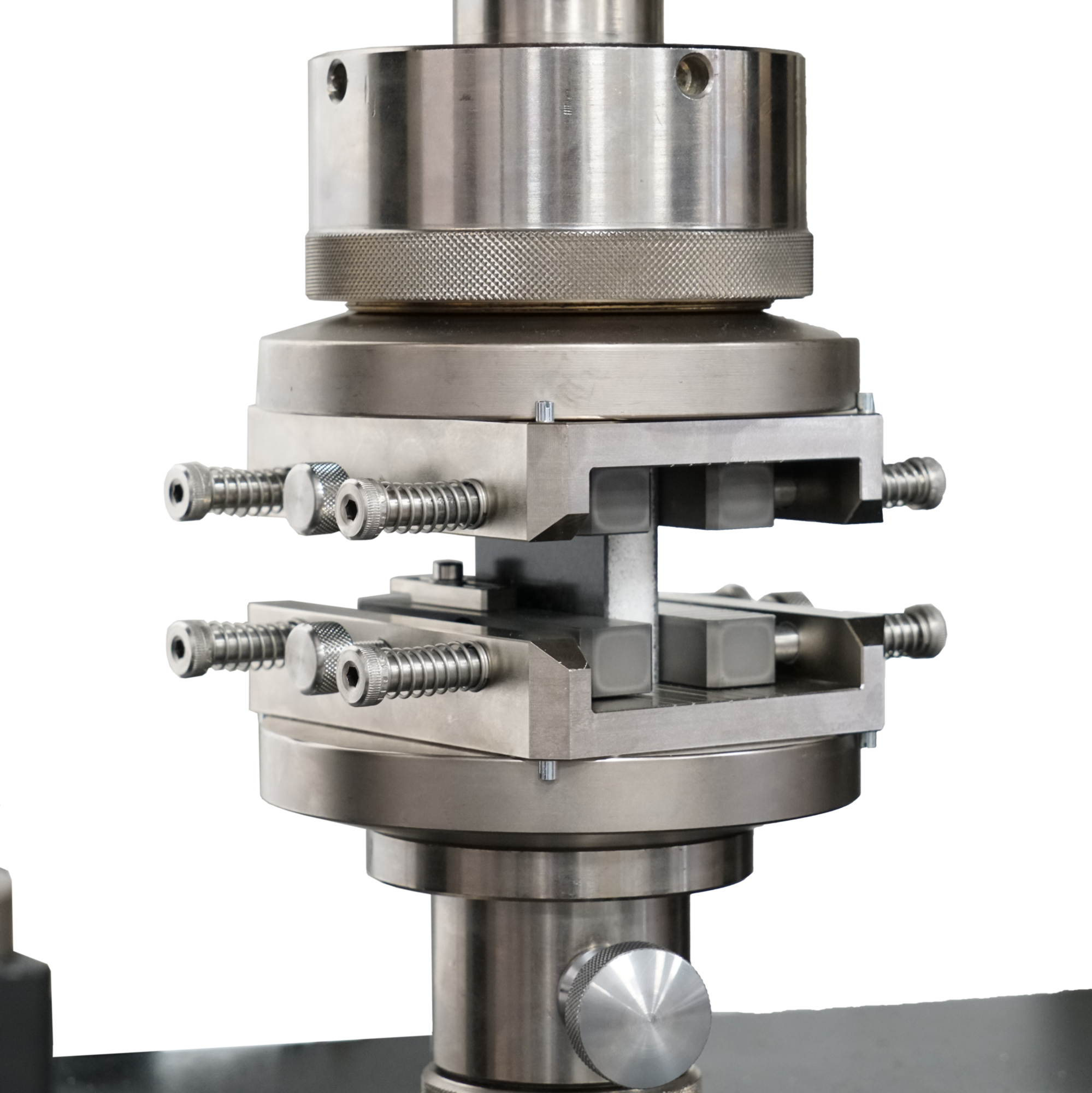

为复合材料压缩试验工具

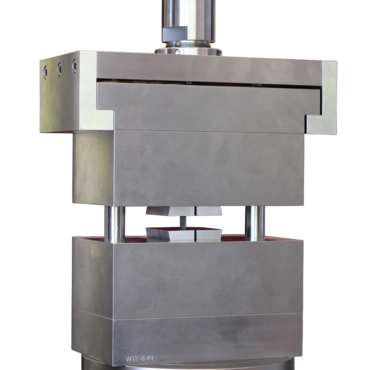

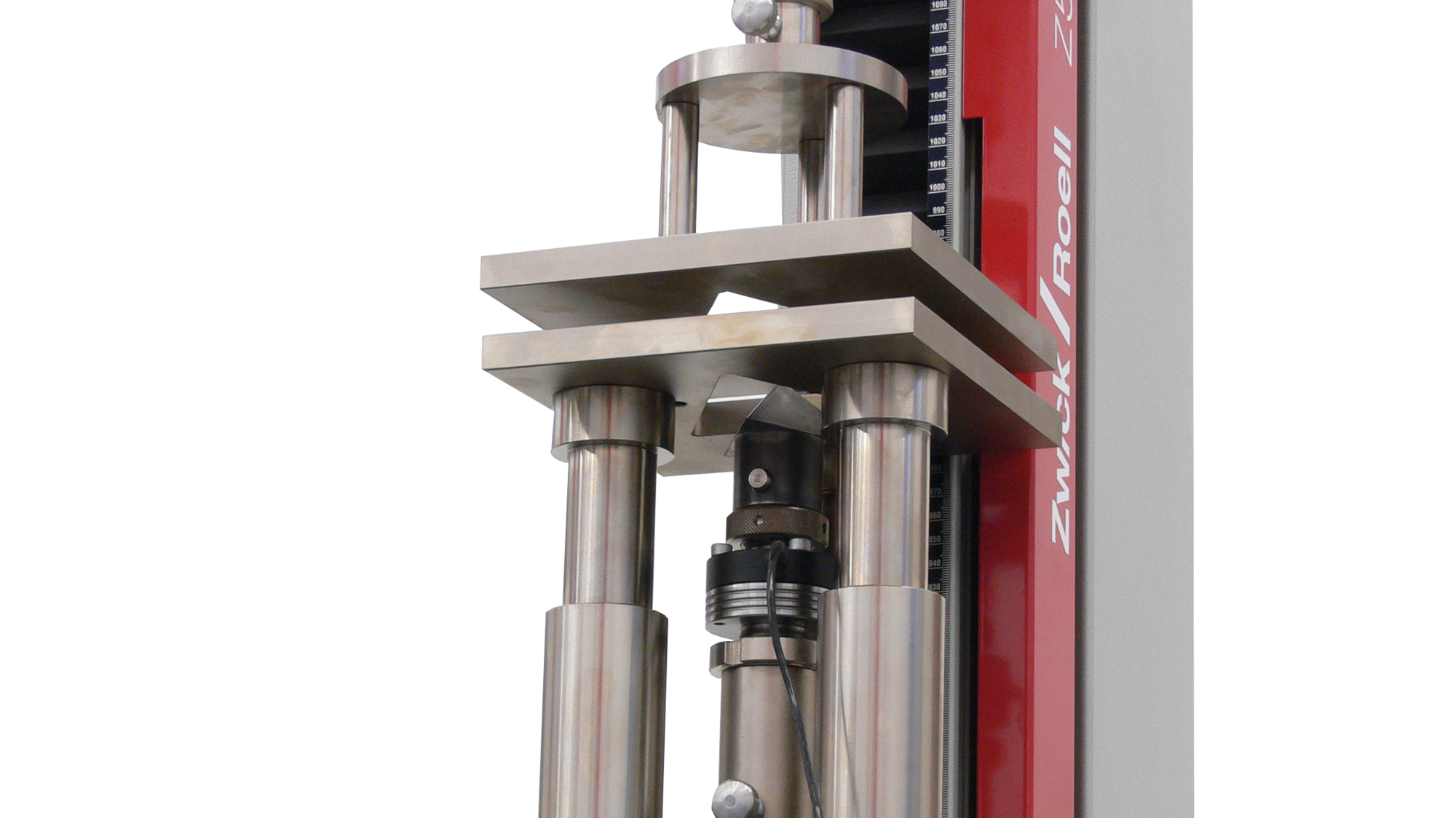

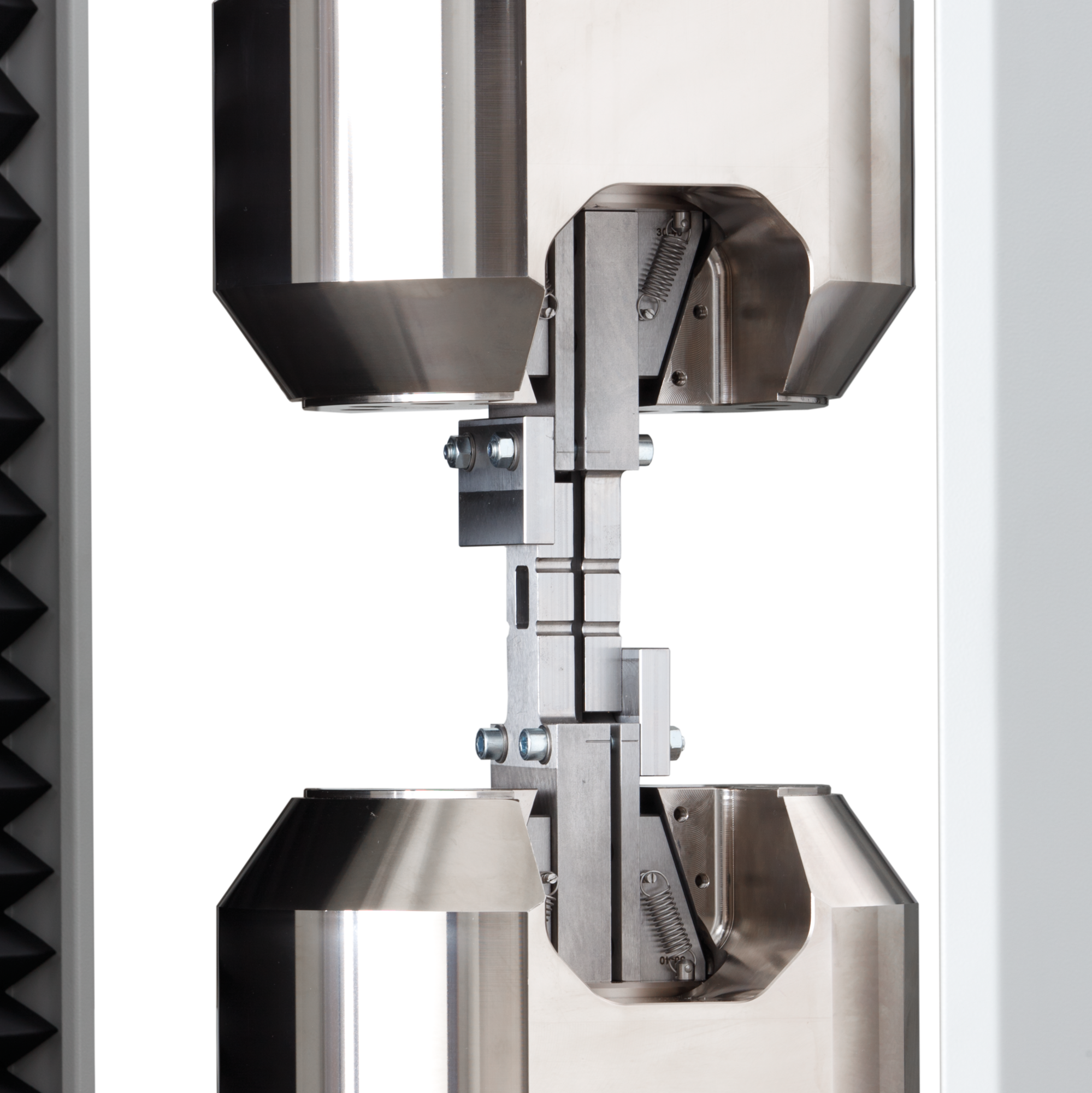

压缩试验设备剪切加载

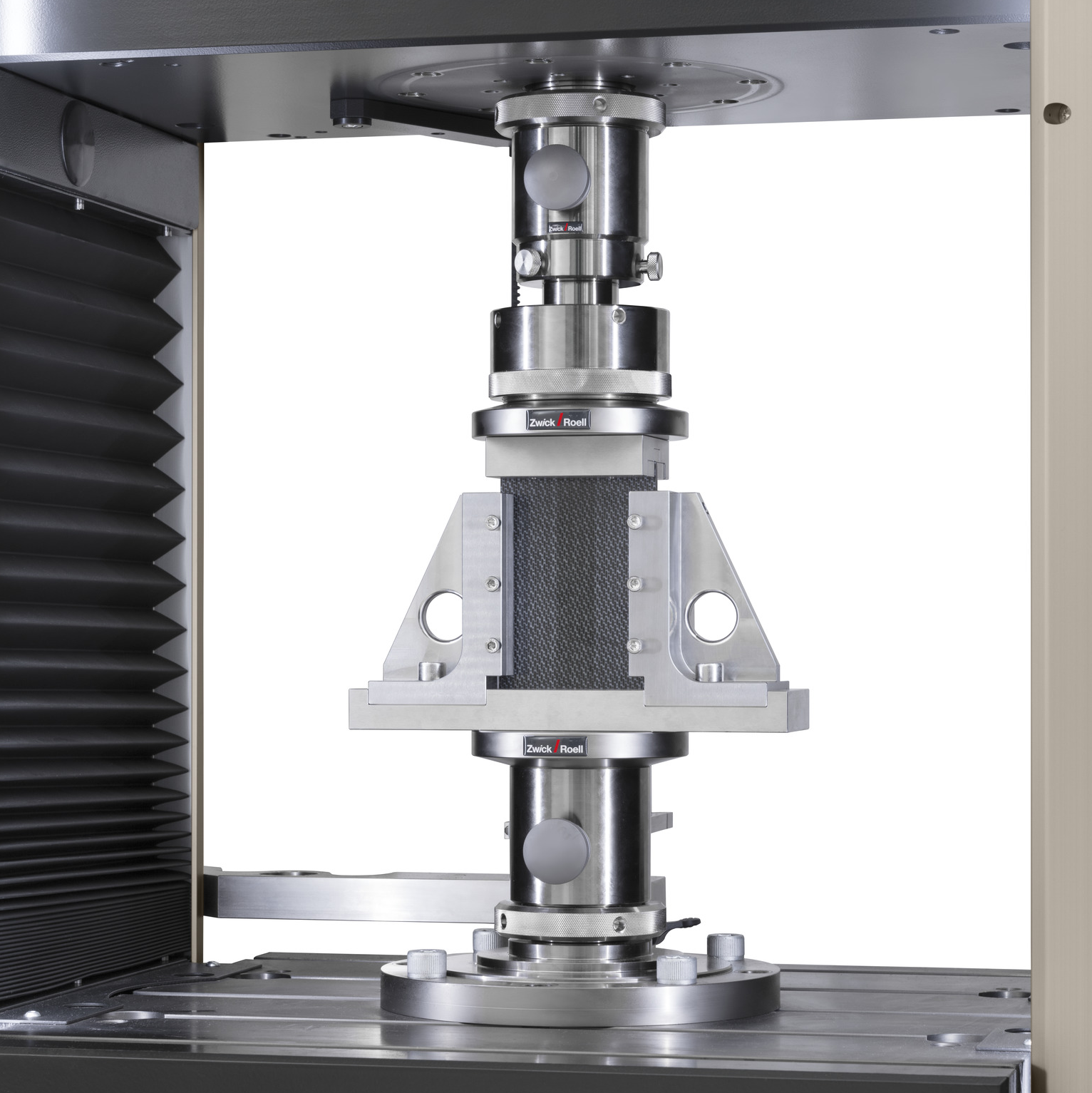

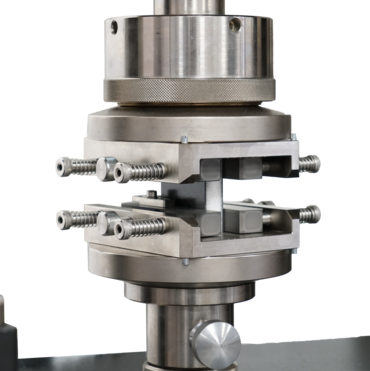

压缩试验装备三明治结构
CAI测试夹具

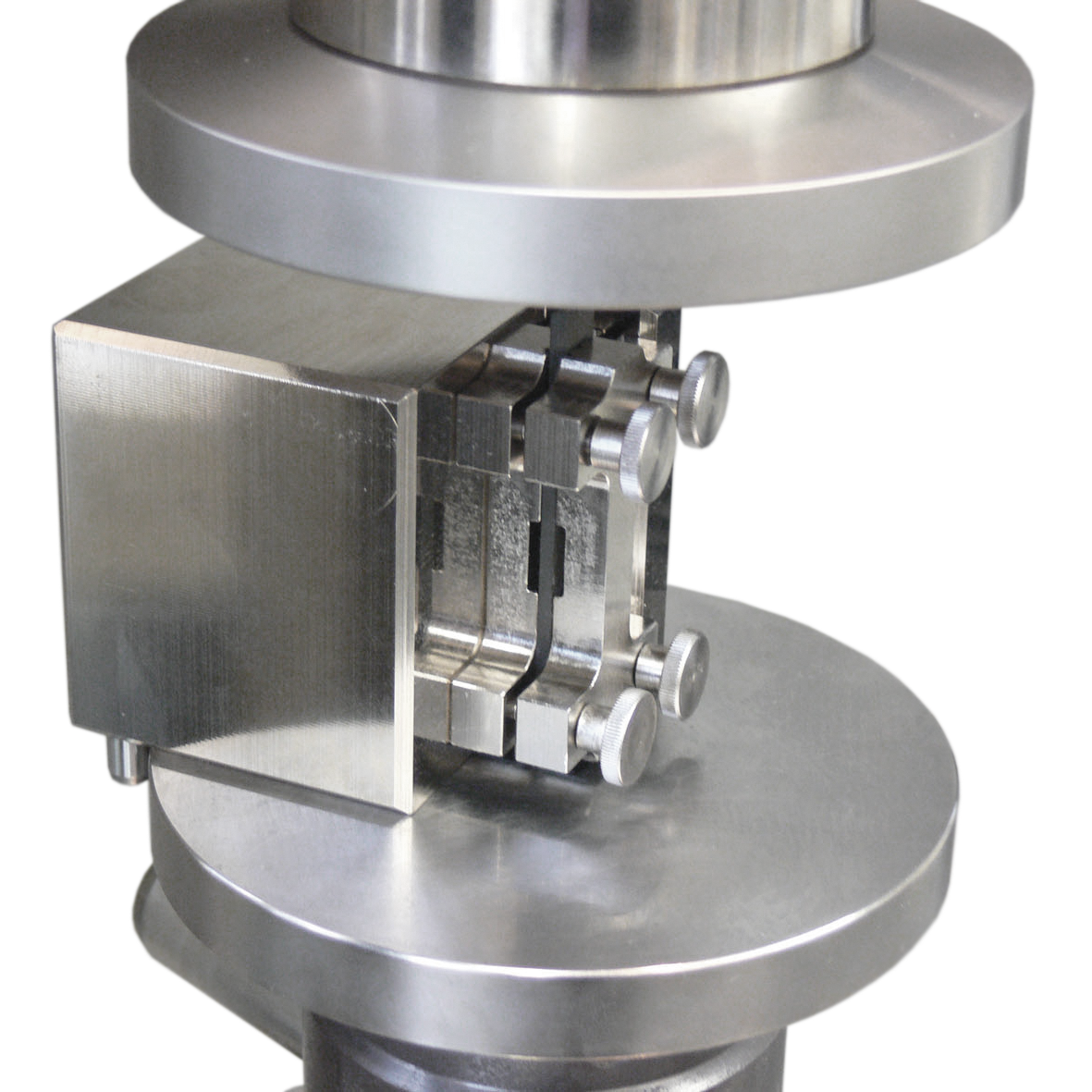

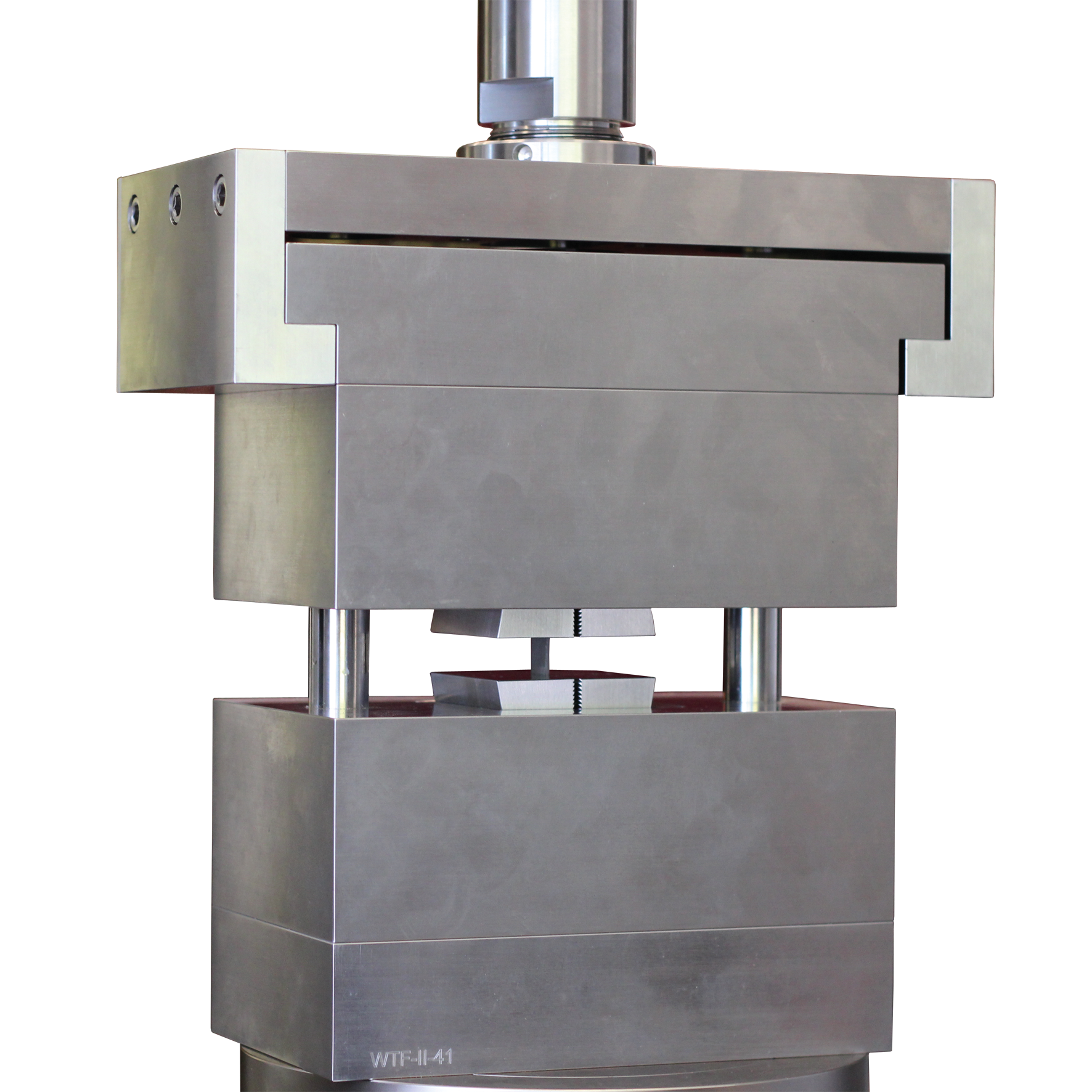

压缩试验设备加载结束

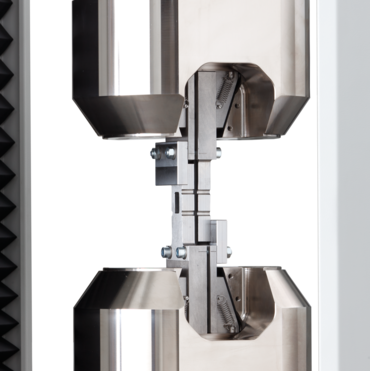

OHC / FHC夹具
液压压夹具HCCF

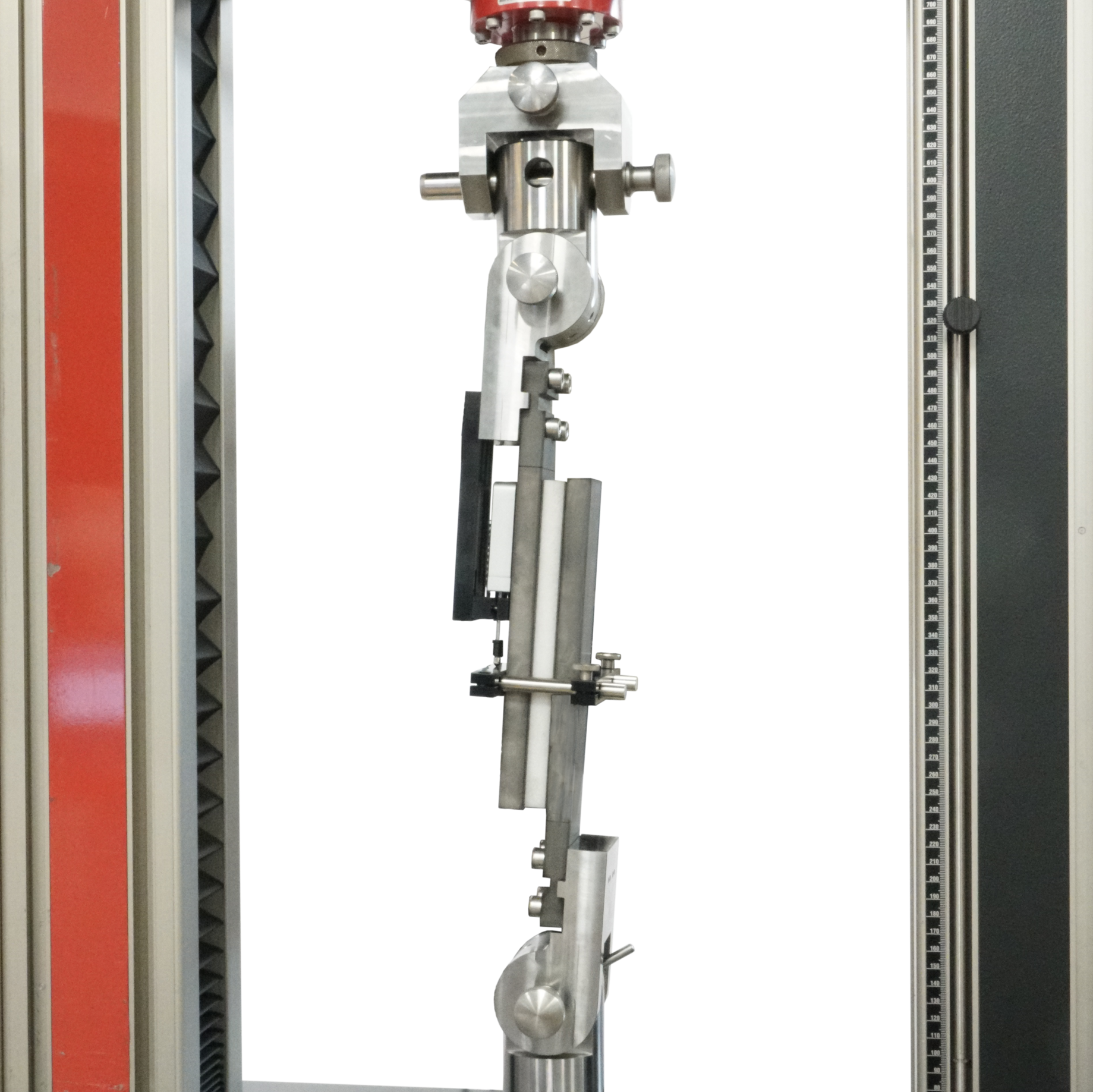

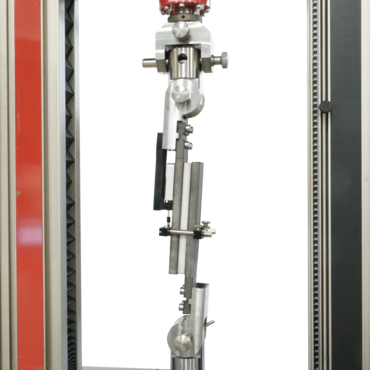

搭接剪切夹具
压缩测试工具的医疗和制药工业

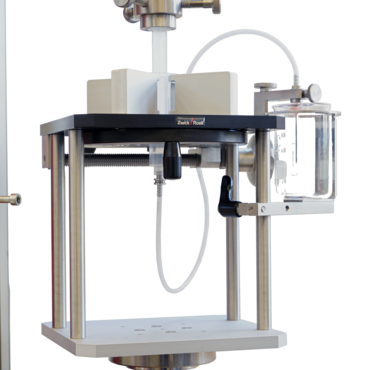

测试夹具柱塞运动的力量

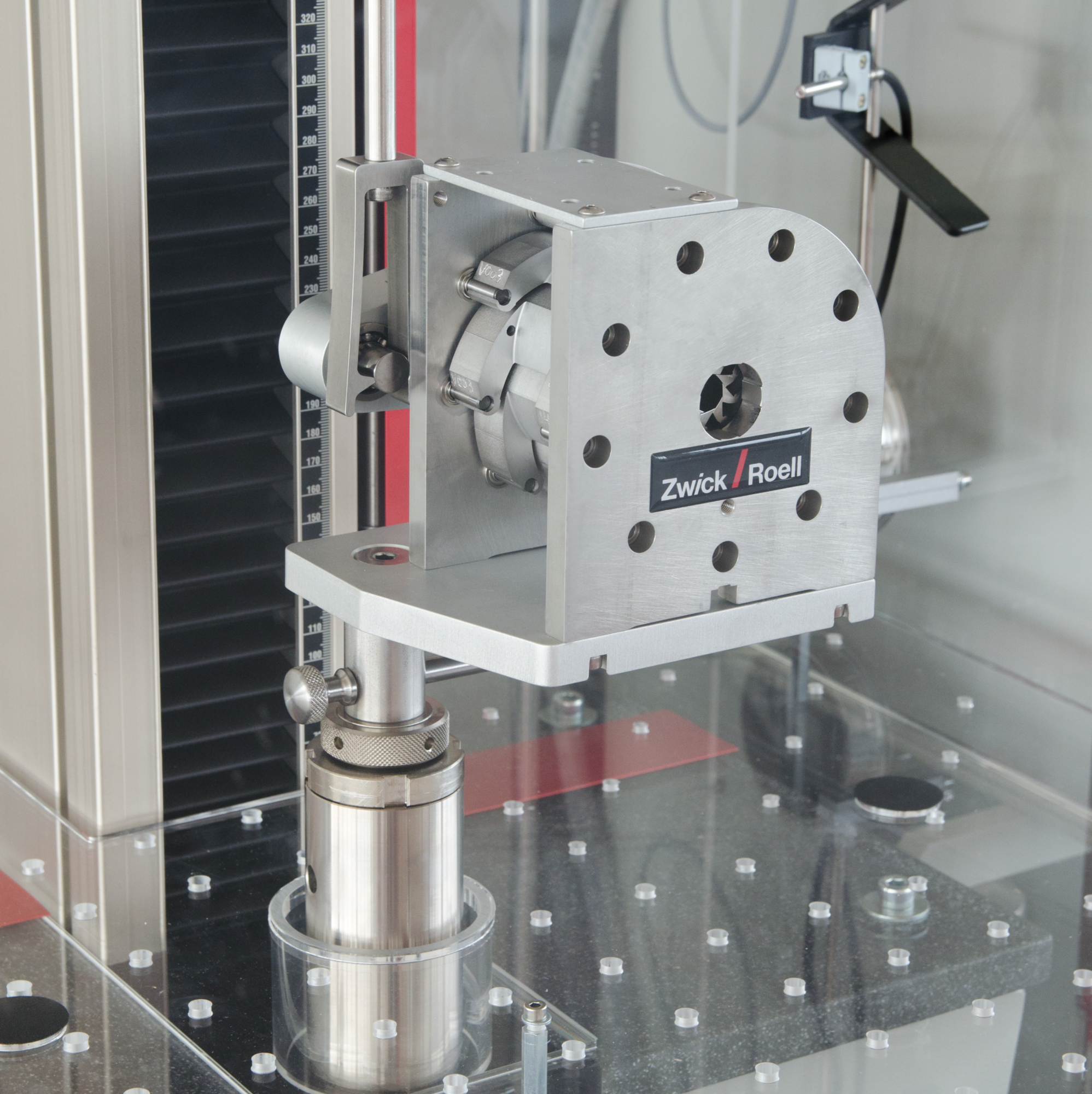

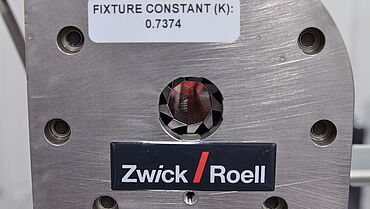

径向压缩测试夹具支架

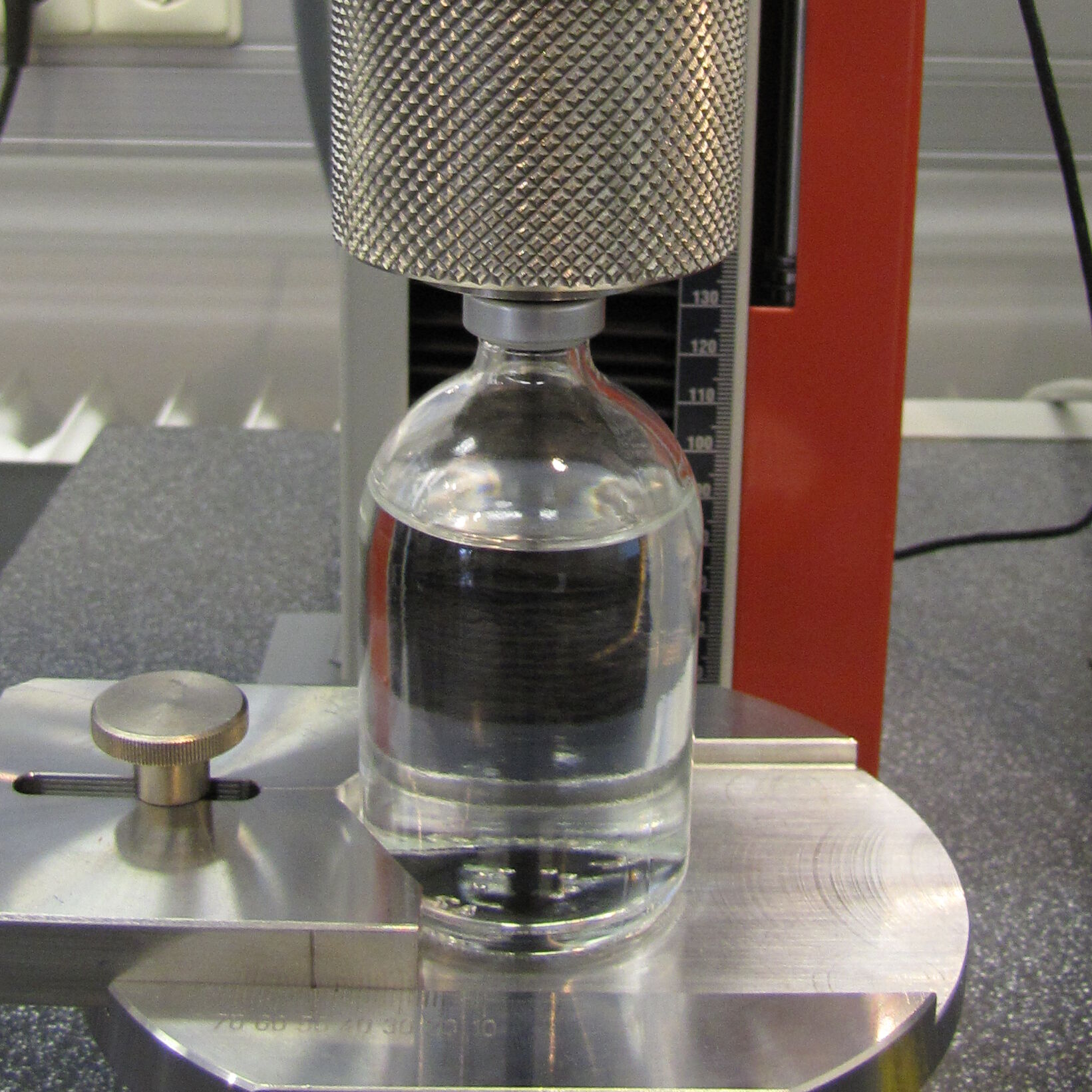

RSF夹具

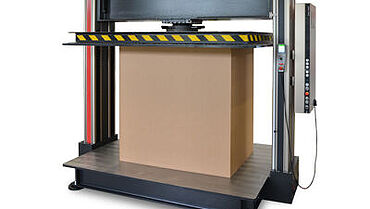

压缩试验工具,纸张和纸板

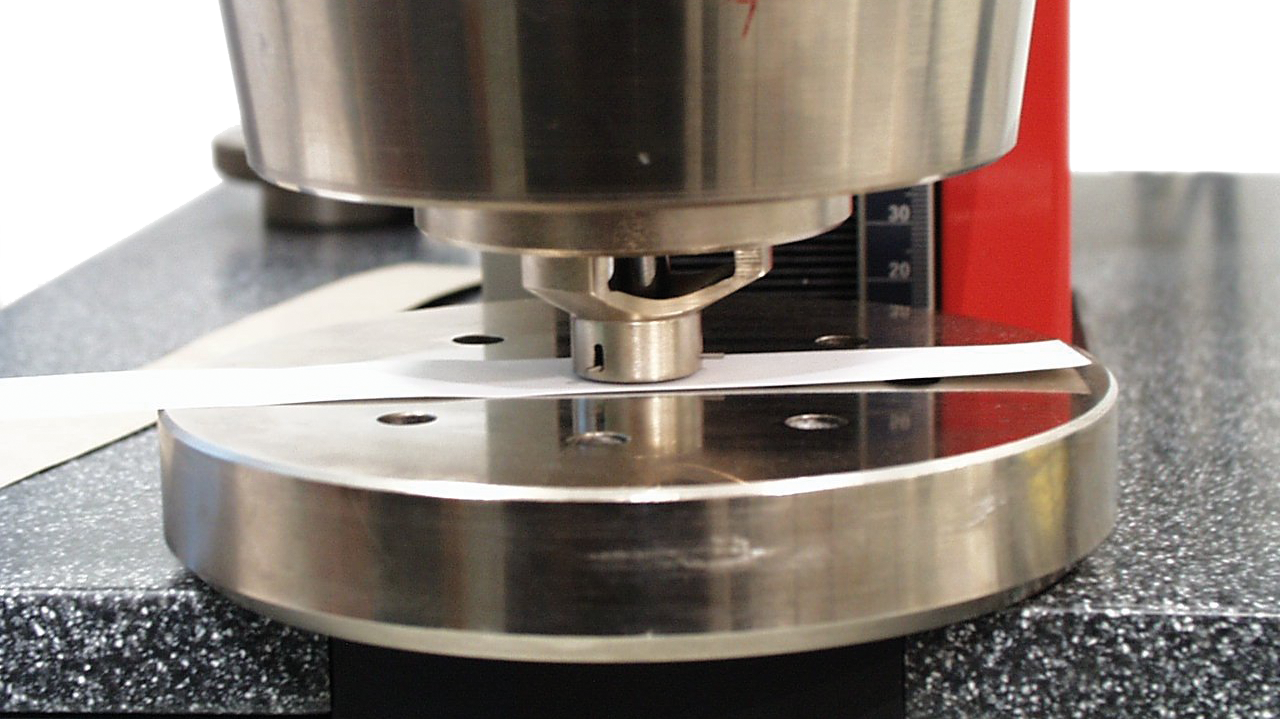

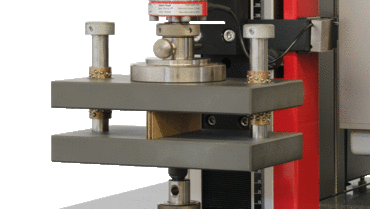

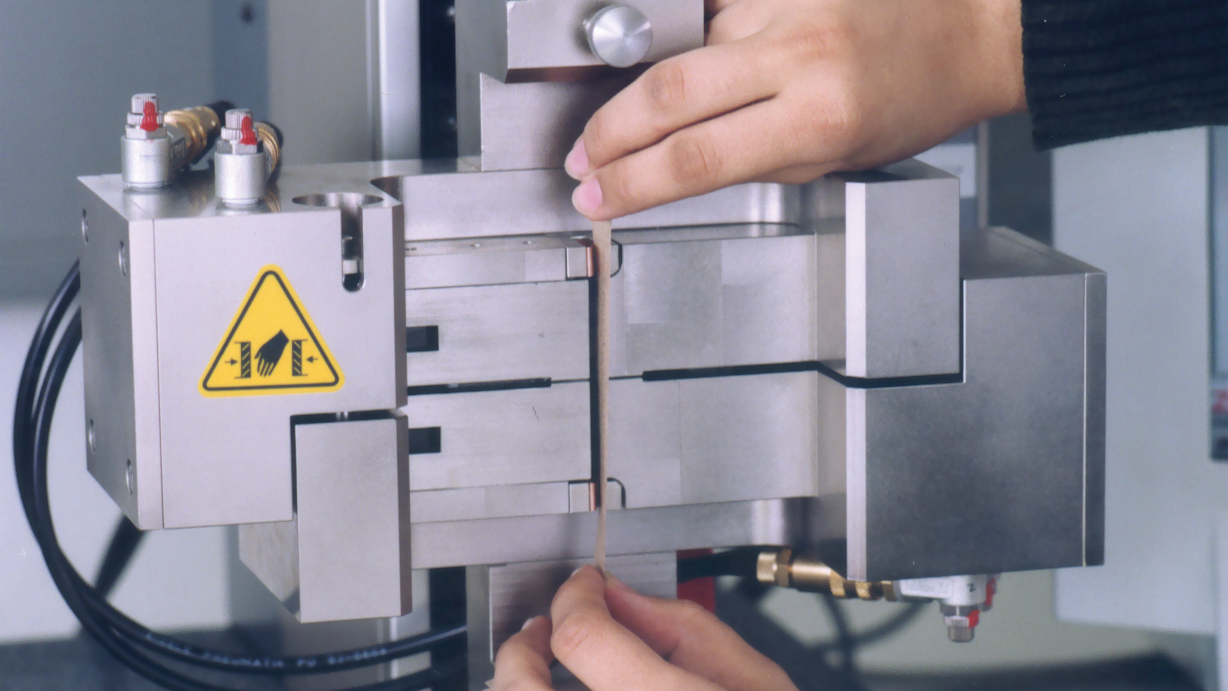

短抗压强度测试夹具

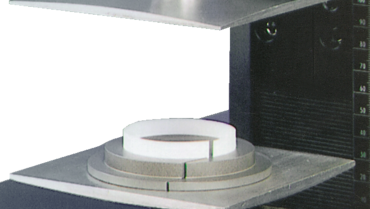

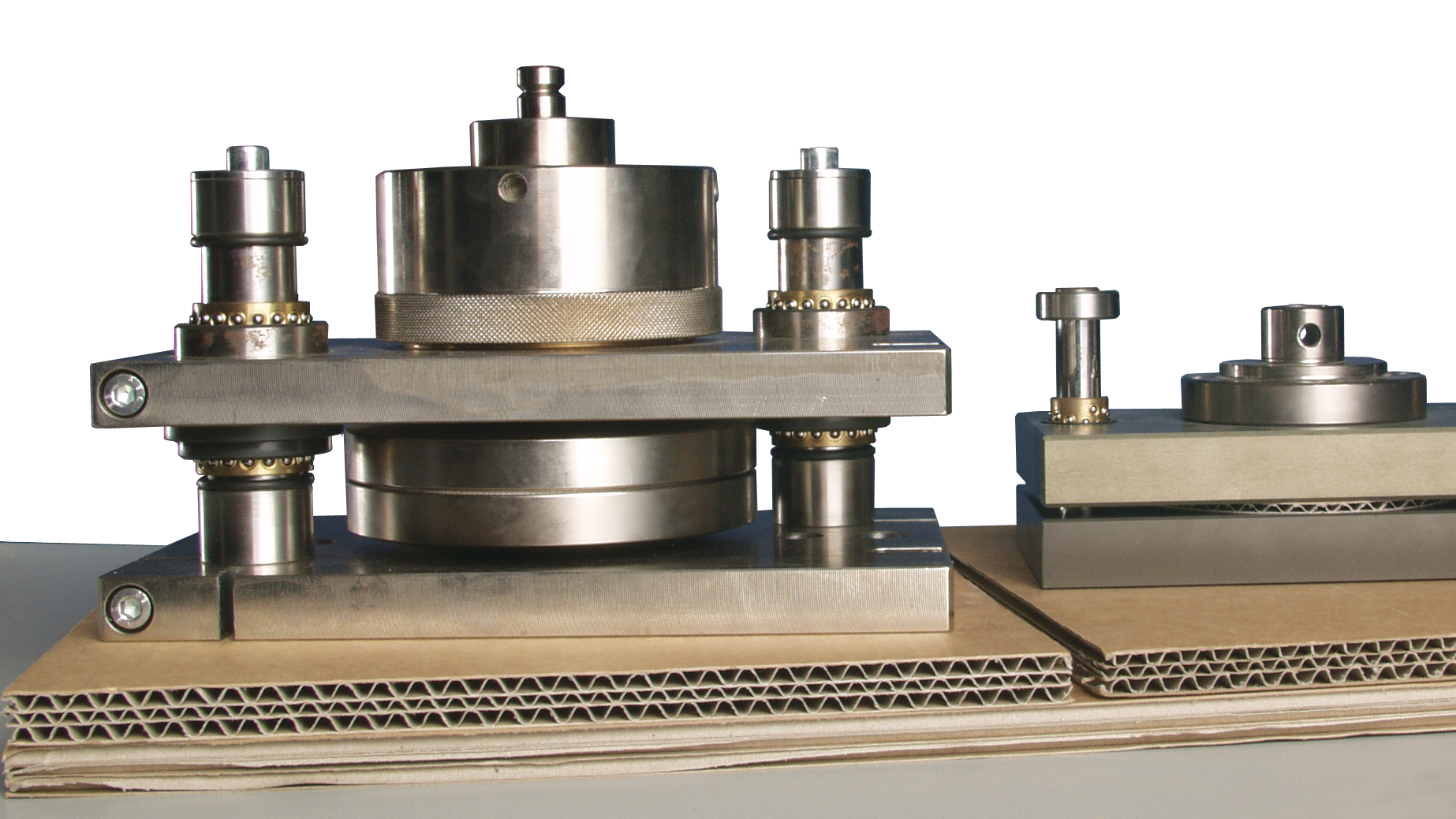

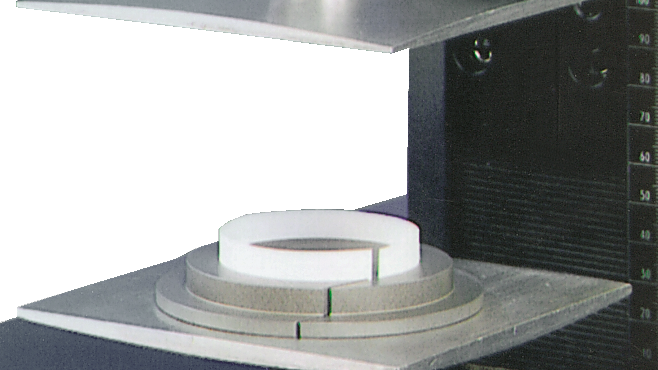

环压个随机对照试验测试设备

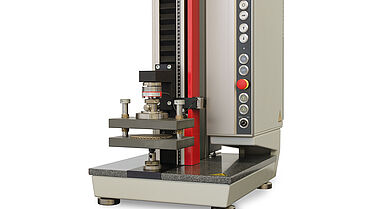

压缩FCT测试工具等

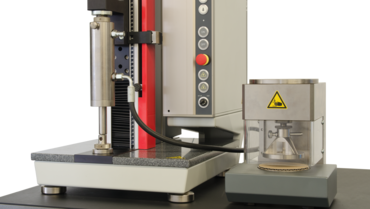

破裂强度测试夹具
穿刺装置

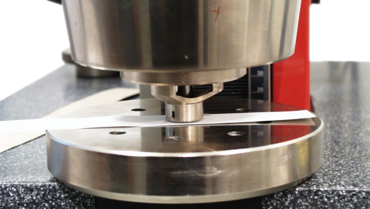

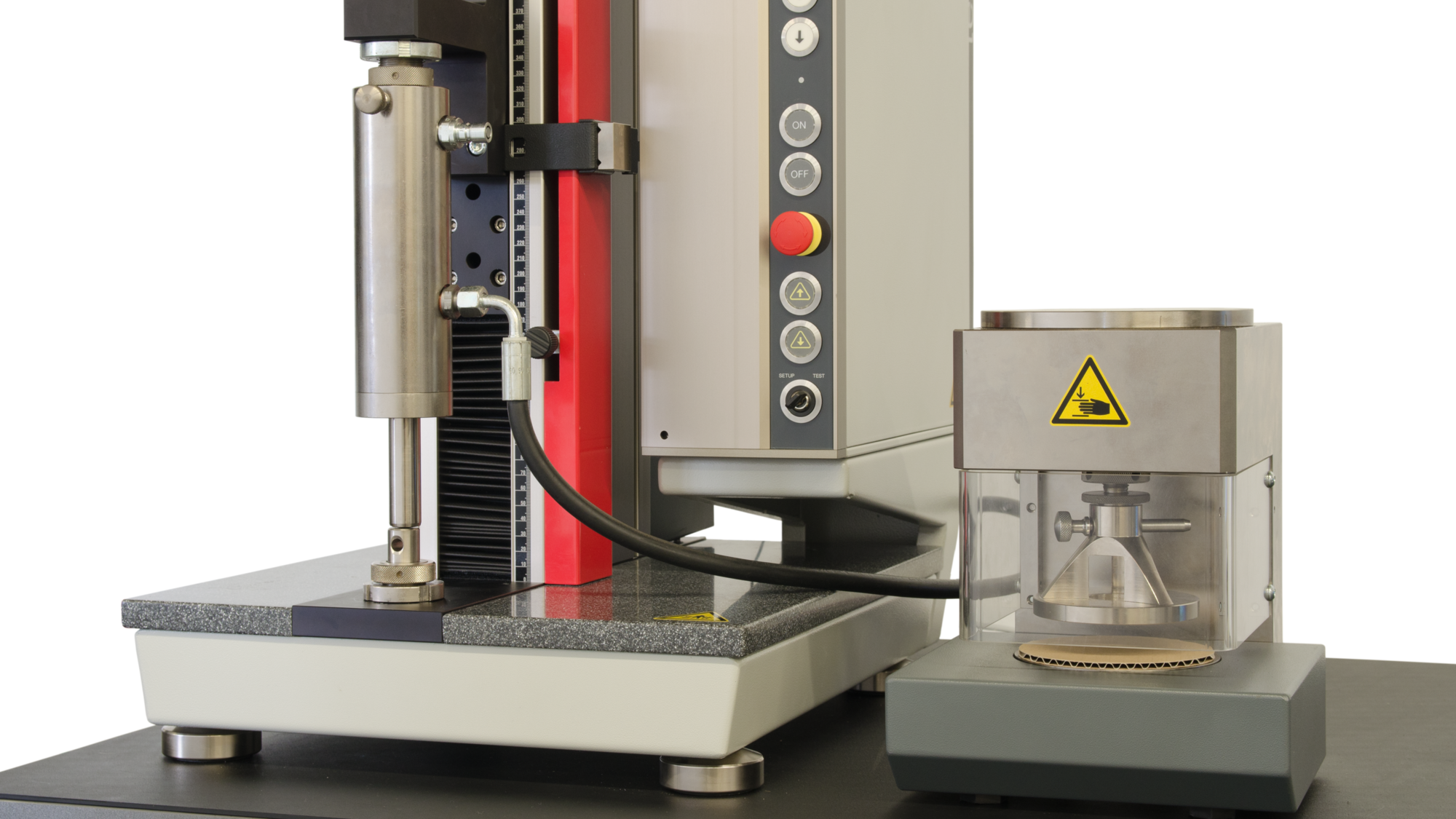

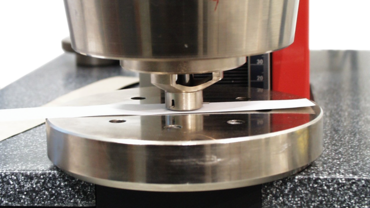

纸压缩性
使用标准在执行压缩测试?
压缩测试检查安全、耐用性和广泛的材料和组件的完整性。最常见的ISO、ASTM标准用于压缩测试:
- ASTM D3574-C:标准压缩试验灵活细胞泡沫材料压缩性能/灵活的细胞泡沫的压缩应力-应变特征
- ISO 844, ASTM D1621:硬质泡沫塑料压缩试验(硬泡沫)
- ASTM D695:抗压性能的测试方法标准硬质塑料和连续纤维增强复合材料(结束加载压缩)
- ASTM F1306:缓慢的速度测试方法标准贯入阻力灵活的电影和分层的障碍
- ISO 7886 - 1:柱塞滑动的力为一次性无菌皮下注射器
- ASTM F3067支架:径向压缩测试
还有其他的公司标准压缩测试BSS 7260 c,如波音和空客AITM 0010年1 - 3对CAI的测试也常用在航空航天工业压缩测试。
