Equipamentos de ensaio HDT e Vicat
Ensaios conforme as normas ISO 75, ISO 306, ASTM D 1215 e ASTM D 648.Os equipamentos HDT/Vicat da ZwickRoell foram projetados para a maior conveniência em ensaios de pesquisa e desenvolvimento, controle de entrada de mercadorias, monitoramento de produção bem para propósitos de educação e treinamento. Todas as normas conformeISO 75, ISO 306, ASTM D 1215 e ASTM D 648são cobertas nos ensaios.
可以预测ção da temperatura de resistência térmica da forma
Em muitas áreas de aplicação de plásticos os requisitos quanto à resistência térmica aumentam. Um valor importante para a resistência térmica de plásticos é a temperatura de resistência térmica da forma. Ela se subdivide na temperatura de amolecimento Vicat e na temperatura de resistência térmica da forma HDT. Nos dois métodos um banho de óleo é aquecido com uma taxa de aquecimento definida e a temperatura é registrada quando uma deflexão e/ou profundidade de indentação definidas pela norma são alcançadas.
- Temperatura de amolecimento Vicatconforme ISO 306 e ASTM D 1525 (VST: Vicat Softening Temperature)
- Temperatura de amolecimento Vicat conforme ISO 306 e ASTM D 1525 como “método seco”
- Temperatura de resistência térmica da forma conforme ISO 75 ASTM D 648 (HDT: Heat Deflection / Distortion Temperature)

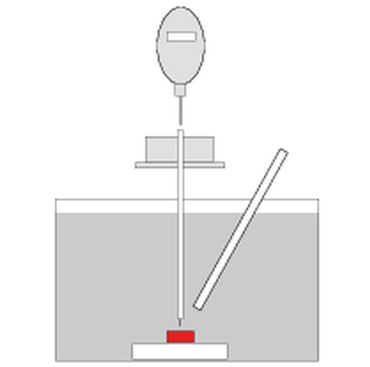

Temperatura de amolecimento Vicat conforme ISO 306, (VST)
O indentador é montado sobre a amostra de plástico e exposto à carga de um peso de ensaio definido. Na sequência, a amostra é aquecida com a taxa de aquecimento definida. O VST é determinado quando a agulha alcança a profundidade de indentação de 1 mm. A ISO 306 e a ASTM D 1525 são idênticas quanto à sequência de ensaio.
Na ISO 306 são distinguidos 2 métodos e 2 taxas de aquecimento diferentes. Dessa forma resultam 4 métodos de ensaio diferentes:
- Método A 50 = 10 N de carga e taxa de aquecimento de 50 K/h
- Método A 120 = 10 N de carga e taxa de aquecimento de 120 K/h
- Método B 50 = 50 N de carga e taxa de aquecimento de 50 K/h
- Método B 120 = 50 N de carga e taxa de aquecimento de 120 K/h

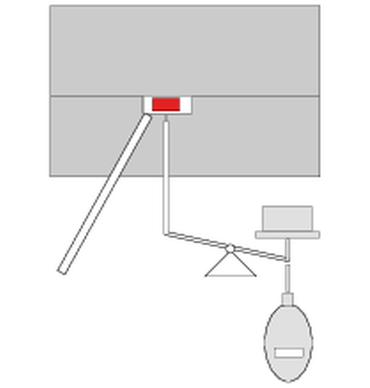

Vicat Dry e “método seco“
Quando o bloco de aquecimento alcançou a temperatura inicial, as amostras serão inseridas nas estações de medição, o equipamento será pneumaticamente fechado e o peso de ensaio indicado nas normas será automaticamente aplicado.
Após a finalização do pré-aquecimento com aplicação de força os sinais de deslocamento são zerados pelo controle do programa e o aquecimento do bloco de aquecimento será iniciado com a taxa de aquecimento previamente ajustada. Quando a indentação necessária foi alcançada em todas as estações, o aquecimento será desligado e o ensaio foi finalizado.
O re-arrefecimento é iniciado automaticamente e as amostras podem ser retiradas.
Temperatura de resistência térmica da forma conforme ISO 75 (HDT)
Temperatura de resistência térmica da forma conforme ISO 75 (HDT)
A temperatura de resistência térmica da forma HDT conforme ISO 75 demonstra o comportamento relativo de diferentes tipos de materiais sob carga expostos a temperatura elevada.Sua determinação é feita em materiais como por ex. termoplásticos, borracha dura ou laminados duroplásticos.
Sequência de ensaio
Para o ensaio conforme ISO 75 uma amostra é inserida em um dispositivo de flexão de 3 pontos e exposta à carga do peso de ensaio o qual é necessário para alcançar a tensão de flexão indicada na norma .Na sequência, a temperatura é aumentada a uma taxa de aquecimento uniforme de 120 K/h.Será determinada a temperatura na qual a amostra alcança a deflexão indicada na norma.
Parâmetros para o ensaio conforme ISO 75
- Deflexão:A deflexão é indicada na ASTM como deflexão absoluta de 0,25 mm, as normas ISO definem o aumento da expansão da flexão de 0,2 %
- Tipo de apoio:A norma indica como a amostra é colocada sobre os apoios: com o lado plano (flatwise) ou com o lado estreito (edgewise).
- Tensão de flexão:
Ademais, as normas indicam diferentes tensões de flexão:
ISO 75
- Método HDT A:Tensão de flexão = 1,8 MPa
- Método HDT B:Tensão de flexão = 0,45 MPa
- Método HDT C:Tensão de flexão = 8,0 MPa
ASTM D 648
- 1,82 MPa e 0,455 MPa
- Duropl.Laminados:1/1000 do módulo de flexão de Young
Peso de ensaio
Portanto, a medição exata das amostras antes do ensaio ou a utilização de amostras exatamente idênticas é extremamente importante para esse método.Somente com a observância exata das dimensões da amostra (±0,05 mm) a utilização do jogo de pesos padrão HDT faz sentido.Em todos os demais casos o jogo de pesos universal é utilizado.
