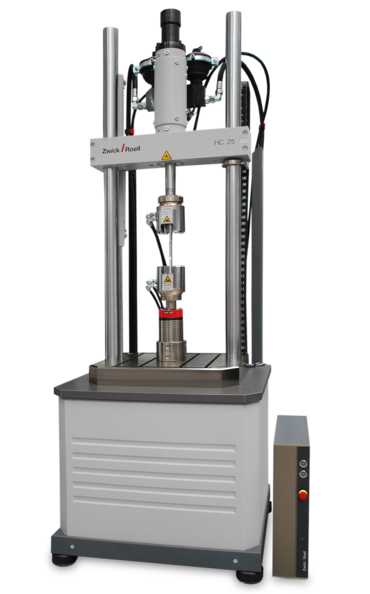

Máquina servo-hidráulica de ensaios HA

Cilindro na travessa inferior Baixar
Setores da indústria
  • Metal
  • Automotivo
  • Escolas de Ensino Superior
  • Materiais de Construção
Força de ensaio
  • 50 kN - 500 kN
Tipo de ensaio
  • Fadiga

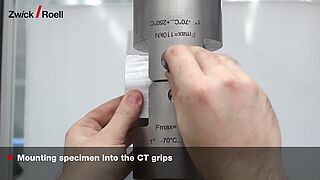

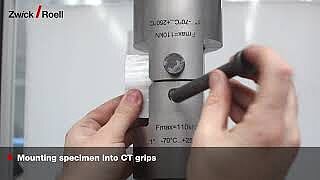

  • Mecânica da fratura
Normas
  • ISO 12106
  • ASTM E606
  • DIN 50100
  • ASTM E399
  • ASTM E647
  • ASTM E466

A máquina de ensaio perfeita para ensaios de fadiga sob temperatura

Nas máquinas para ensaios de fadiga da série HA nos tamanhos padrão de50 até 500 kNocilindro está montado na travessa inferiore se encontra abaixo da área de ensaio.Elas são especialmente indicadas para arranjos de ensaio comcâmaras térmicas ou fornosmontados na área de ensaio.O arranjo do cilindro impede a subida de ar aquecido e o aquecimento do cilindro e/ou impede o goteamento de óleo para dentro da área de ensaio aquecida.

Com as estruturas mecânicas HA é possível por ex. a realização deensaios LCF (Low Cycle Fatigue)ou deensaios de fadiga.

A estrutura mecânica de ensaio da máquina para ensaios de fadiga HA é caracterizada pelarigidez extremamente阿尔塔, resultando em uma ressonância própria.Para evitar tensões de flexão indesejadas na amostra, as estruturas de testes são cuidadosamente alinhadas.

O programa de produto dinâmico é suplementado pela fabricação de todos os acessórios necessários como por ex. unidades hidráulicas, atuadores de ensaio servo-hidráulicos ou unidades de conexão hidráulicas.Por meio do aprimoramento contínuo e da inclusão de novos produtos o portfólio é ampliado.Dessa forma são atendidos os máximos requisitos quanto à qualidade com a melhoria continua da qualidade de nossos produtos.

Vantagens & Características

Vantagens & Características

Descrição
Vantagens & Características
Grupo hidráulico
Cilindros de teste servo-hidráulicos
Unidade de conexão hidráulica

Descrição

  • As máquinas de ensaio servo-hidráulicas da série HA estão disponíveis em diversos tamanhos com forças de ensaio de 50 a 500 kN.
  • Cursos do cilindro de testes padrão chegam a 100 ou 250 mm.
  • A máquina de ensaio servo-hidráulica pode ser fornecida com pressão do sistema de 210 ou 280 bar.
  • A célula de força é acoplada na travessa superior conforme o padrão.
  • Travessa superior ajustável.Ela pode ser equipada com uma fixação hidráulica da travessa e cilindros de elevação.

Vantagens & Características

  • 4 grandezas nominais padrão de 50 kN até 500 kN
  • Altura de trabalho ergonômica
  • Especialmente adequada para a integração de um dispositivo de aquecimento de alta temperatura
  • Colunas de cromagem dura para guia de precisão da travessa superior
  • Fixação e regulagem hidráulicas para o posicionamento fácil do cabeçote transversal superior
  • Recipiente de óleo integrado para coleta de vazamentos menores

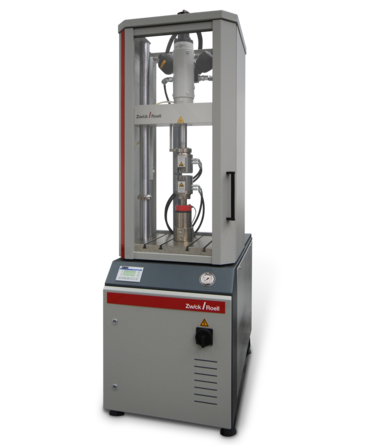

  • Cabine de segurança para atender à Diretiva CE para Máquinas, dependendo da aplicação

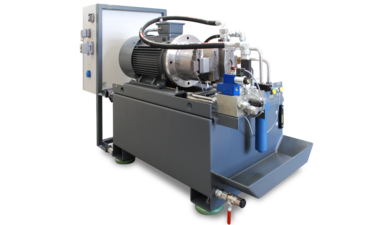

Unidade hidráulica 40 l/min sem proteção acústica

Grupo hidráulico

As unidades da série HP são caracterizadas pela alta segurança operacional e pelo ciclo de vida.Todos os componentes possuem boa acessibilidade montados na tampa do reservatório de óleo.

Um motor assincrônico aciona a bomba de pistão radial de auto-sucção.Os nove pistões se apóiam sobre o anel de elevação, sendo que a carga hidrostática é removida.A excentricidade do anel de elevação ajustada por meio de dois pistões de atuador opostos regula o volume de bombeamento.O óleo sob pressão é conduzido sobre um filtro de alta pressão e está então disponível para o consumidor.Uma válvula de alívio de pressão de regulagem fixa impede o aumento de pressão inadmissível.

Downloads

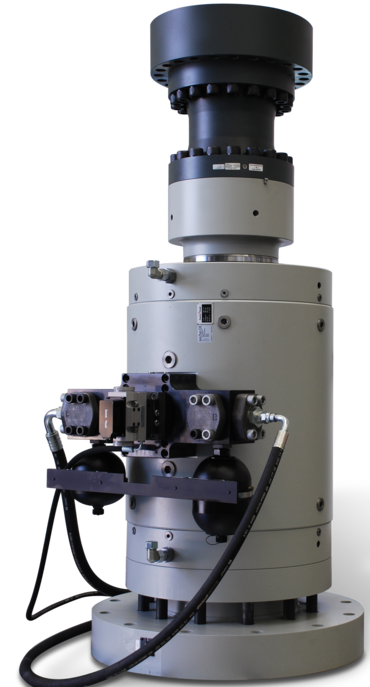

Atuador de ensaio LH2500

Cilindros de teste servo-hidráulicos

Os atuadores de ensaio servo-hidráulicos apresentam uma construção resistente e durável e são utilizados tanto em máquinas de ensaio servo-hidráulicos quanto como atuadores de ensaio individuais, como por exemplo em uma placa de fixação.Quando em conjunto com uma servo-válvula, podem ser realizadas sequências de carregamento complexas.

Downloads

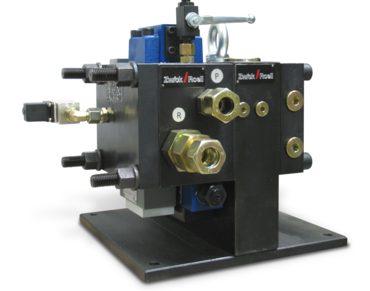

Unidade de conexão

Unidade de conexão hidráulica

A unidade de conexão hidráulica é o ponto de controle de acionamento elétrico nas máquinas de ensaio servo-hidráulicas.Ela alterna o fornecimento de pressão hidráulica para um atuador de ensaio servo-hidráulico ou para a máquina de ensaio servo-hidráulica.Uma válvula de conexão é atribuída a cada consumidor, o que permite que ela seja ligada de forma independente uma da outra.O design modular permite a adição de um bloco de energia adicional, sempre que necessário.

Downloads

Visão geral técnica

Você tem perguntas sobre o produto?

Entre em contato com nossos especialistas de produto.
Será um prazer oferecer-lhe consultoria!

Entre em contato agora

Produtos e acessórios adequados

Ensaios típicos de fadiga

Materiais e componentes expostos a estresse por vibração podem apresentar falhas precocemente. Por esse motivo o comportamento dos materiais sob estresse mecânico alternado é um critério de decisão importante. Os dados necessários para tal são apurados em ensaios.

No ensaio de materiais são distinguidos dois tipos de fadiga:

Ensaios de Low Cycle Fatigue (LCF)
ISO 12106, ASTM E606
para Ensaios de Low Cycle Fatigue (LCF)
Ensaio de fadiga / ensaio Wöhler
DIN 50100
para Ensaio de fadiga / ensaio Wöhler

Downloads

Nome Tipo Tamanho Baixar
  • Informação do produto:Máquina de ensaios servo-hidráulicas da série HAPDF398 KB
  • Informação do produto:Conector HidráulicoPDF396 KB
  • Informação do produto:Atuadores de ensaio hidrostáticos 10-50 kNPDF540 KB
  • Informação do produto:Atuadores de ensaio hidrostáticos 100-1000 kNPDF480 KB
  • Informação do produto:Unidade hidráulica 20 l/minPDF567 KB
  • Informação do produto:Unidade hidráulica 40 l/minPDF567 KB
  • Informação do produto:Unidade hidráulica 80 l/minPDF598 KB
  • Informação do produto:Unidade hidráulica 170 l/minPDF391 KB
  • Brochura do produto:Dinâmica:PDF5 MB
