Kappa DS

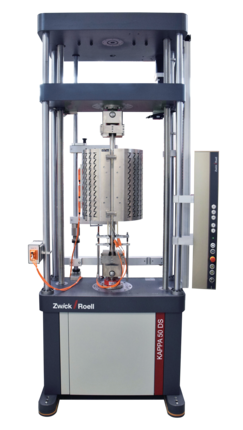

Máquina de ensaio de fluência eletromecânica para ensaios de até 10.000 horas Baixar
Força de ensaio
  • 50 - 250 kN
Gama da temperatura
  • -80 até +2.000°C
Tipo de ensaio
  • Creep
  • Stress Relax
  • SSRT, HE
  • CCG
  • Tensile
  • Compression
  • Flexure
Normas
  • ISO 204
  • ASTM E139
  • EN 2002-005
  • ASTM E1457
  • ASTM G129
  • ASTM F519

A máquina de ensaio ideal para ensaios em diferentes condições ambientais

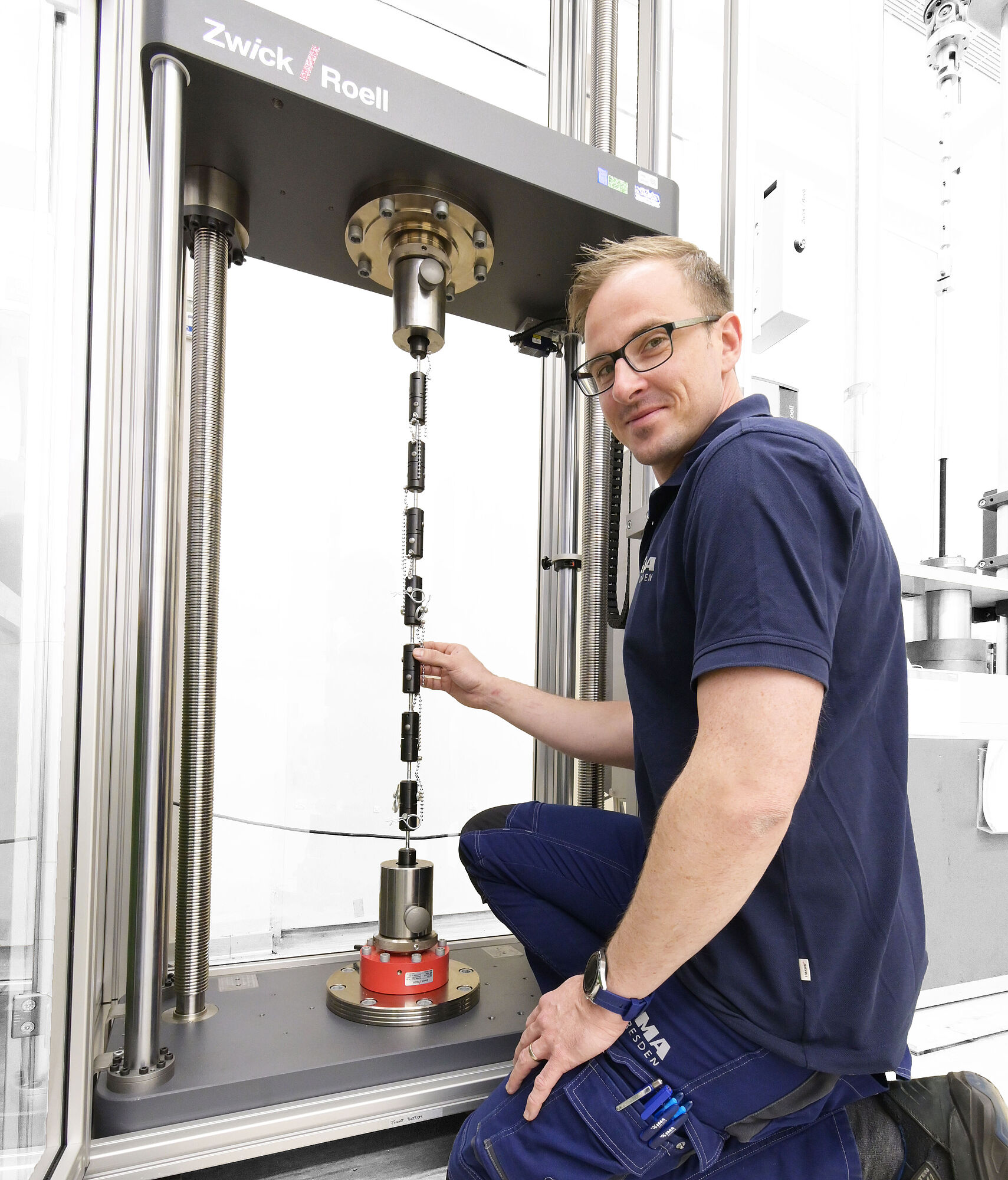

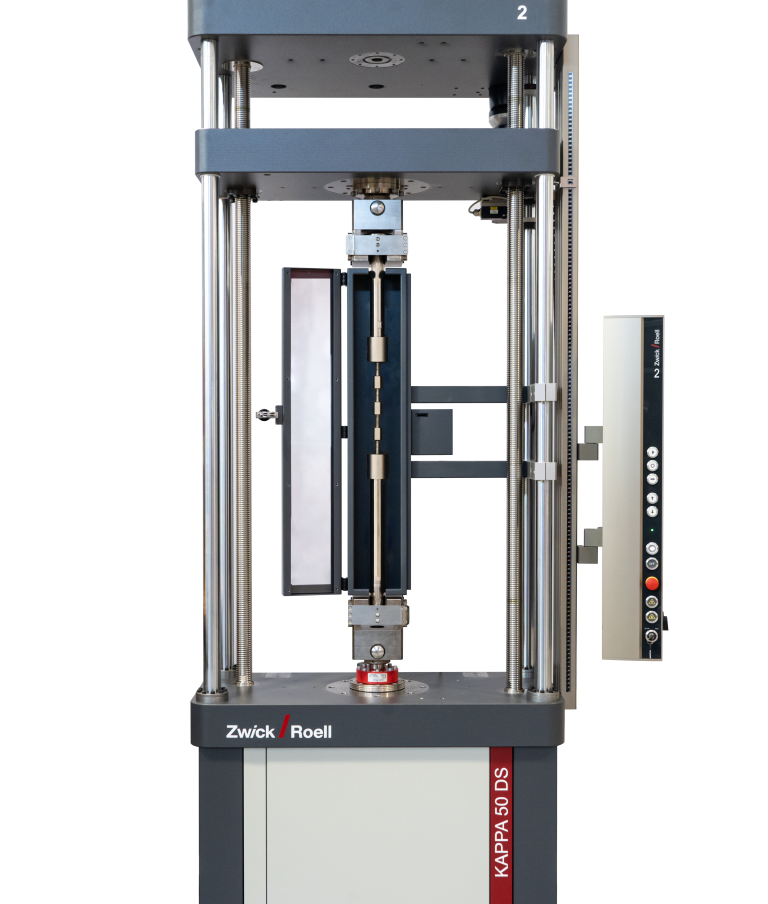

变化de睾丸de fluencia Kappa DS e equipada com um eixo duplo, e foi desenvolvida para testes de fluência e Advanced Creep Tests. O grande curso da travessa e, portanto, a área de ensaio ampliada oferecem espaço suficiente por ex. para câmaras térmicas, câmaras a vácuo ou câmaras de gás inerte o que torna esta máquina de ensaio ideal para ensaios em diferentes condições ambientais.

一个变化de ensaio de fluencia eletromecanica Kappa DS oferece um amplo leque de aplicações a temperatura ambiente e alta temperatura:

  • Ensaios de fluência ampliados
    - Ensaios de fadiga na faixa tração - tração
    - Modelagem de deformação (por ex. determinação da curva de fluência com diferentes cargas)
    - ensaio de fluência com baixo índice de deformação (SSRT)
    - dados de fluência decorrentes de ensaios em componentes
  • Ensaios de propagação da trinca e alargamento da trinca
  • Determinação da fragilização por hidrogênio
  • Ensaios com regulagem contínua da força e da temperatura
  • Ensaios de relaxação
  • Ensaios de fluência até a ruptura
  • - Creep rupture
    - Stress rupture
  • Ensaios de fluência clássicos
  • Ensaios de tração, compressão, flexão de curto tempo também são possíveis com esta máquina de ensaio

Vantagens & Características

Vantagens & Características

Projeto de máquina específico
Alinhamento axial
Temperatura precisa das amostras
Eletrônica e software inteligentes
Extensômetro otimizado
Múltiplos acessórios
Investimento Futuro

Projeto de máquina específico

  • Estrutura mecânica com acionamento de fuso duplo e guia de precisão mediante 4 colunas de aço para a carga axial exata
  • Acionamento de fuso duplo para curso de travessa extra-grande e altura da área de ensaio expandida
  • Alto ciclo de controle de acionamento de 1000 Hz. Isso permite o controle preciso por força e por deformação para uma grande faixa de aplicação.
  • Medição de força e de deslocamento de alta resolução para características otimizadas de controle, especialmente para velocidades de ensaio muito lentas
  • Velocidade de carga precisa com tolerância de ± 0,1 % da velocidade prevista na faixa de medição de 1 µm/h até a velocidade nominal sem carga e/ou sob carga constante
  • Grande faixa de medição de força para ensaios com forças pequenas e forças grandes conforme DIN EN ISO 7500-1 na classe 0,5 e na classe 1
  • Máquina para ensaios de precisão conforme DIN EN ISO 7500-1

Alinhamento axial

  • Cabo de carga com propriedades de alinhamento ideais, de acordo com a norma ASTM E 1012
  • Mancal esférico providencia a auto-centralização nos ensaios de tração e baixa tensão de flexão em conformidade com a norma (± 10%)

Temperatura precisa das amostras

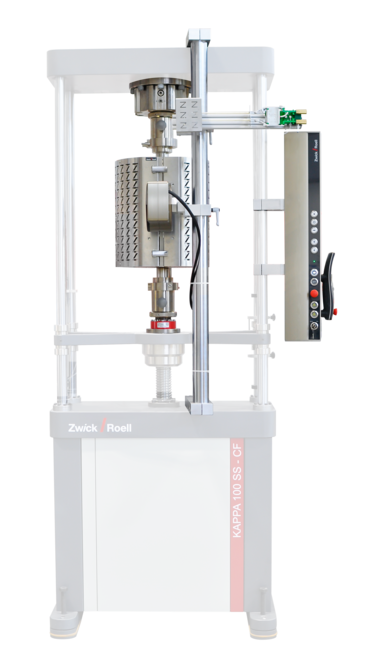

  • Forno de alta temperatura, câmara térmica ou sistema de aquecimento por indução - seleção dependendo da temperatura e do tipo de ensaio
  • 1, 2 ou 3 termoelementos de amostra - dependendo do comprimento da amostra
  • Arrastamento automático e de forma centralizada em relação à amostra dos termoelementos e do forno - mesmo com deformações maiores e tempo prolongado do ensaio
  • Controle de temperatura independente do usuário com adaptação automática dos parâmetros de controle para grandezas de influência como por ex.
    - taxa de aquecimento e temperatura-alvo
    - tamanho, material e forma da amostra
    - número de termoelementos
  • Garantia de distribuição uniforme da temperatura ao longo da amostra
  • Semsobreposição da temperatura da amostra quando a temperatura-alvo é alcançada
  • A determinação empírica dos parâmetros de controle para temperaturas específicasnãoé mais necessária
  • Grande faixa de temperatura com tolerâncias melhores do que ISO 204 e ASTM E139:
    200°C até 400°C: ± 2 K
    400°C até 1.150°C: ± 1 K

Eletrônica e software inteligentes

  • Orientação constante pelo workflow reduz trabalho de adaptação para um mínimo
  • Aplicação de carga controlada por deformação e por força (de forma contínua/em blocos)
  • Controle闭环数字·德·里弗escolha para ensaios de fluência e ensaios de relaxação controlados por força, tensão e deformação assim como ciclos de carga definidos pelo usuário
  • Operação fácil na execução do ensaio e da avaliação dos resultados de ensaio
  • Acionamento integrado da temperatura do regulador de alta temperatura
  • Controle, registro e documentação da temperatura já antes do ensaio (fase de aquecimento)
  • Conceito engenhoso de segurança dos dados

Extensômetro otimizado

A medição confiável da deformação se baseia em um extensômetro otimizado para o uso com a aplicação de ensaio.Portanto, a seleção do extensômetro certo é de importância central e é a base para resultados de ensaio repetíveis.Os engenheiros da ZwickRoell lhe oferecerão suporte para encontrar o extensômetro certo para sua aplicação e a decisão para um extensômetro ótico ou de contato, portanto, não é uma questão de crença:

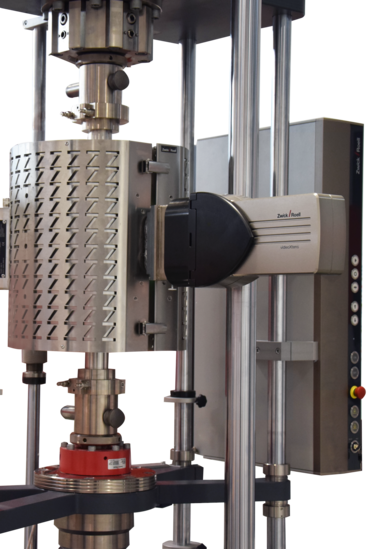

  • Extensômetro sem contatovideoXtens
  • Extensômetro de contato de conexão lateral:
    - makroXtens com sensores de alta temperatura
    - Side-entry Extensometer
  • Extensômetro de contato de conexão axial:
    - Rod-in-Tube Extensometer
    - 4-Rod-Extensomter
  • Extensômetro DCPD para medição da propagação da trinca

Outros detalhes se encontramaqui.

Múltiplos acessórios

A grande portfólio de acessórios para a máquina assegura diferentes opções de aplicação - dessa forma, com a mesma máquina para ensaios são possíveis aplicações a temperatura ambiente, temperatura elevada e temperatura ultra-alta.

  • Fornos de diferentes dimensões e fendas
  • Câmaras térmicas, câmaras a vácuo e câmaras de gás inerte
  • Sistemas de aquecimento por indução

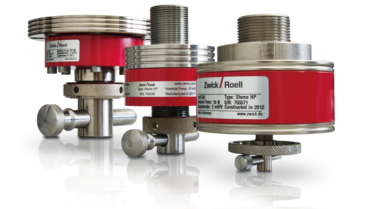

  • Suportes de amostras e cabos de carga
  • Extensômetros de contato e extensômetros sem contato
  • Carcaças de proteção
  • Soluções de célula quente

Investimento Futuro

Graças ao seu design modular, o sistema de ensaio pode ser reequipado ou modernizado conforme necessário. Além disso, a eletrônica de controle testControl II é compatível com a futura geração de software da ZwickRoell.

Visão geral técnica

Nós encontramos a solução de ensaio ideal para sua aplicação de fluência. Entre em contato com nossos especialistas.

Será um prazer oferecer-lhe consultoria!

Entre em contato agora

Produtos e acessórios adequados

Downloads

Nome Tipo Tamanho Baixar
  • Informação do produto:Kappa DSPDF375 KB
