Aplicações de ensaio fáceis

A ProLine é a máquina de ensaio ideal para ensaios funcionais em componentes e ensaios padrão em materiais.

Em combinação com o software de ensaios intuitivo da ZwickRoell as máquinas para ensaios de materiais ProLine são de operação rápida e muito fácil.Todos os programas de ensaio podem ser utilizados.A ProLine é desenvolvida e produzida na fábrica alemã da Zwick, incluindo todos os componentes mecânicos, eletrônicos e software, e toda a abrangente opção de acessórios, e são perfeitamente compatíveis entre si.

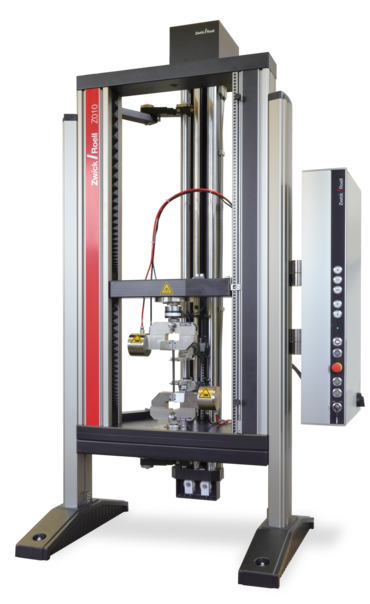

ProLine - ideal para ensaios padronizados

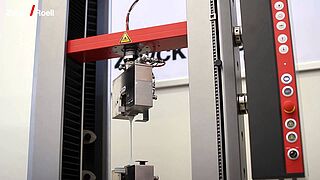

变化de ensaio普遍ProLine:Ensaio de tração em elastômeros com deformação muito elevada

Vantagens & Características

Descrição da aplicação

A ProLine está focalizada em ensaios padronizados em materiais e componentes. Por meio dessa focalização é obtida a operação especialmente fácil e compacta dessas máquinas para ensaios.

Os ensaios padronizados em componentes são diversificados: Como exemplos sirvam os ensaios de encaixe e de contato de mola na indústria elétrica, o controle de processos de ensamblagem e prensagem em componentes de mecânica de precisão assim como o ensaio de compressão de vértice em carretos de enrolamento e segmentos de tubos.

Na indústria de embalagens e na indústria alimentícia são por ex. testadas a capacidade de empilhamento de recipientes de plástico e de papelão, fechos de encaixe por meio de ensaios de colocação e retirada de tampa, tampas de latas por meio de ensaio de retirada, películas e mangueiras de plástico por meio de ensaios de propagação do rasgo e ensaios de adesão assim como pegadores por meio aplicação de força para arrancar.

Conceito de segurança embutido conforme a diretriz de máquinas CE

Conceito de segurança embutido conforme a diretriz de máquinas CE
O máximo grau de segurança para usuários e o sistema de ensaio é garantido. Todos os requisitos de segurança da diretriz de máquinas CE são garantidos. A observância é documentada pela declaração de conformidade CE. São utilizadas exclusivamente as mais modernas tecnologias de segurança e componentes industriais comprovados, os quais correspondem aos mais altos padrões de segurança e da indústria (IEC 60947).

Acionamento potente

As menores velocidades mínimas podem ser ajustadas simultaneamente em alta constância de velocidade. Além do mais, o drive de acionamento oferece alta resolução de deslocamento da travessa. Isto, por exemplo, é muito importante em ensaios de componentes com alta demanda na precisão do curso de procedimentos e ensaios em amostras com alta rigidez e baixo curso de ensaio.
A vasta área de velocidade de ensaio pode ser usadas sem quaisquer restrições. Para compensar as pesadas instalações de ensaio, ainda são permitidas cargas de ensaio de até 110 % da carga nominal da máquina.
As velocidades de retorno mais rápidas reduzem os tempos de atividade e aumentam o resultado do ensaio. Em virtude da tecnologia AC o motor não requer manutenção.

Alta rigidez e orientação precisa da travessa

Alta rigidez e orientação precisa da travessa
A travessa móvel da ProLine é conduzida de forma muito exata por meio de duas colunas de aço. O rígido perfil de estrutura de carga e as conexões de grande escala reduzem o ângulo de inclinação da travessa sob carga, de forma a possibilitar um preciso alinhamento e transmissão de carga na amostra. Isto é uma vantagem, por exemplo, em ensaios de flexão, pressão, precisão de componentes, etc.

Segurança para todo o sistema de ensaio

Segurança para todo o sistema de ensaio
A máxima segurança é alcançada por meio do circuito de segurança de 2 canais. Ele inclui a chave fim de curso do curso da travessa, interruptor DESLIGAR do acionamento, função de freio do motor e a chave de modo de operação. Ademais, acessórios relevantes são integrados no circuito de segurança. O equipamento de proteção elétrico em conformidade com a CE, evita o acesso à máquina durante o ensaio.

Modularidade mecânica

Modularidade mecânica
O sistema de ensaios pode ser expandido através da modularidade mecânica, com uma vasta opção de ferramentas para ensaios e suportes de amostras da Zwick ou através de mecanismos específicos do cliente. Aqui entram o sistema sem folgas, rapidamente adaptável, de conexão e corrediças, bem como uma infinidade de opções de ajustes nas travessas. Dessa forma, suportes de amostras e ferramentas de ensaios podem ser trocados a qualquer momento, podendo realizar os mais diversos testes com a mesma máquina de ensaios. Isto permite uma adaptação rápida e extremamente flexível na respectiva tarefa de teste.

Curtos prazos de fornecimento

Curtos prazos de fornecimento
Por meio dos curtos prazos de fornecimento, de duas semanas, para as máquinas de ensaio de materiais, as tarefas de ensaio podem ser rapidamente iniciadas, sem perda do tempo valioso.

Para qualquer requisito de ensaio a solução adequada

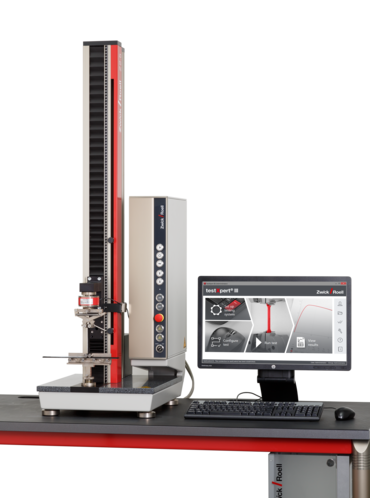

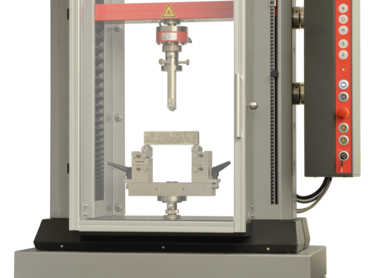

ProLine_dispositivo de flexão de 3 pontos

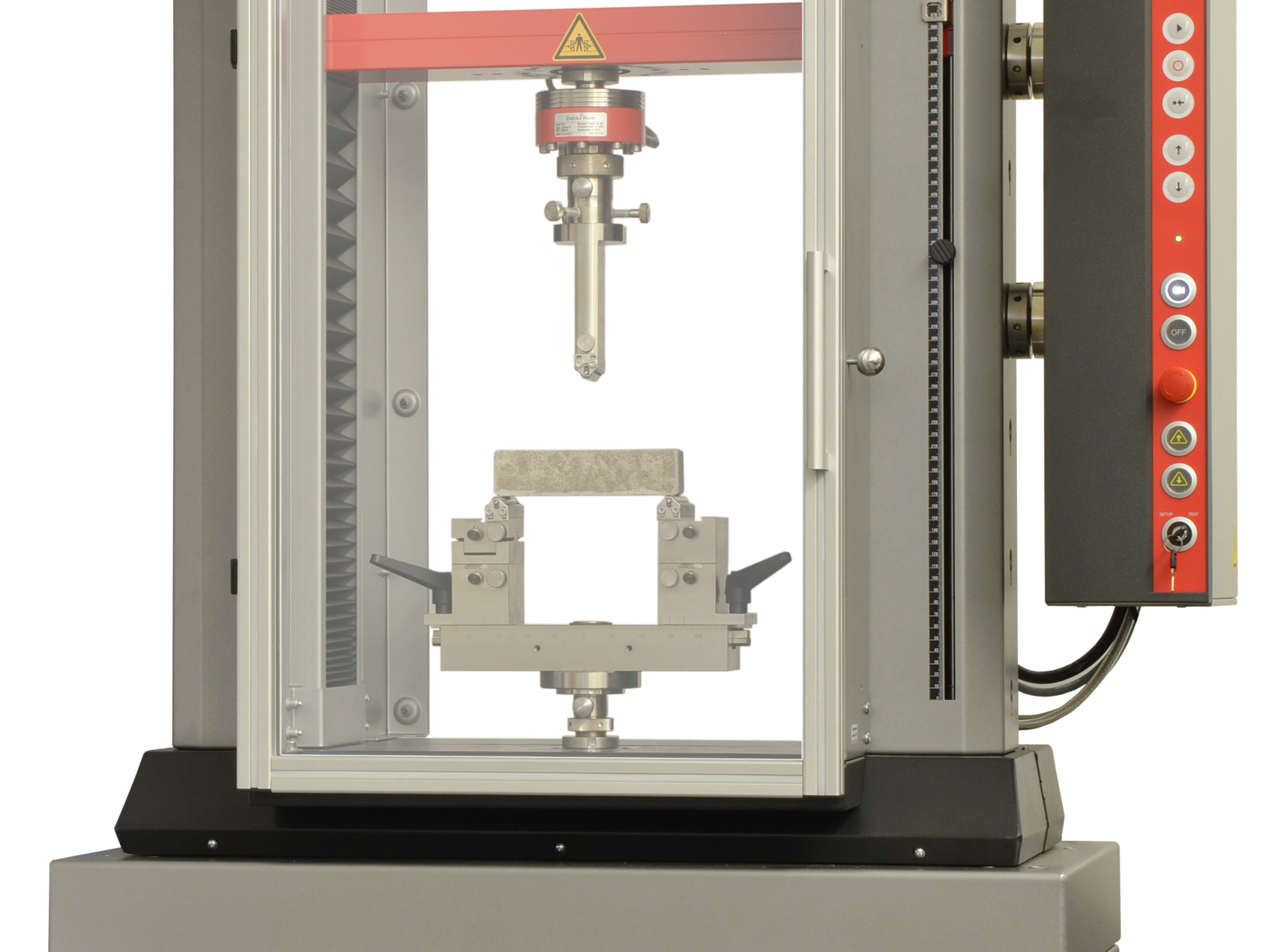

Dispositivo de flexão para ensaio de arenito

Ensaio de compressão de molas

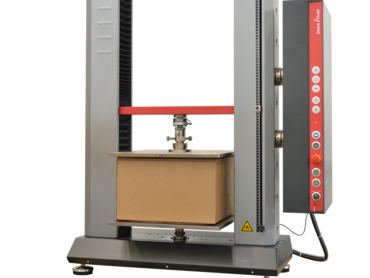

ProLine_prato de pressão_ensaio de caixa de papelão

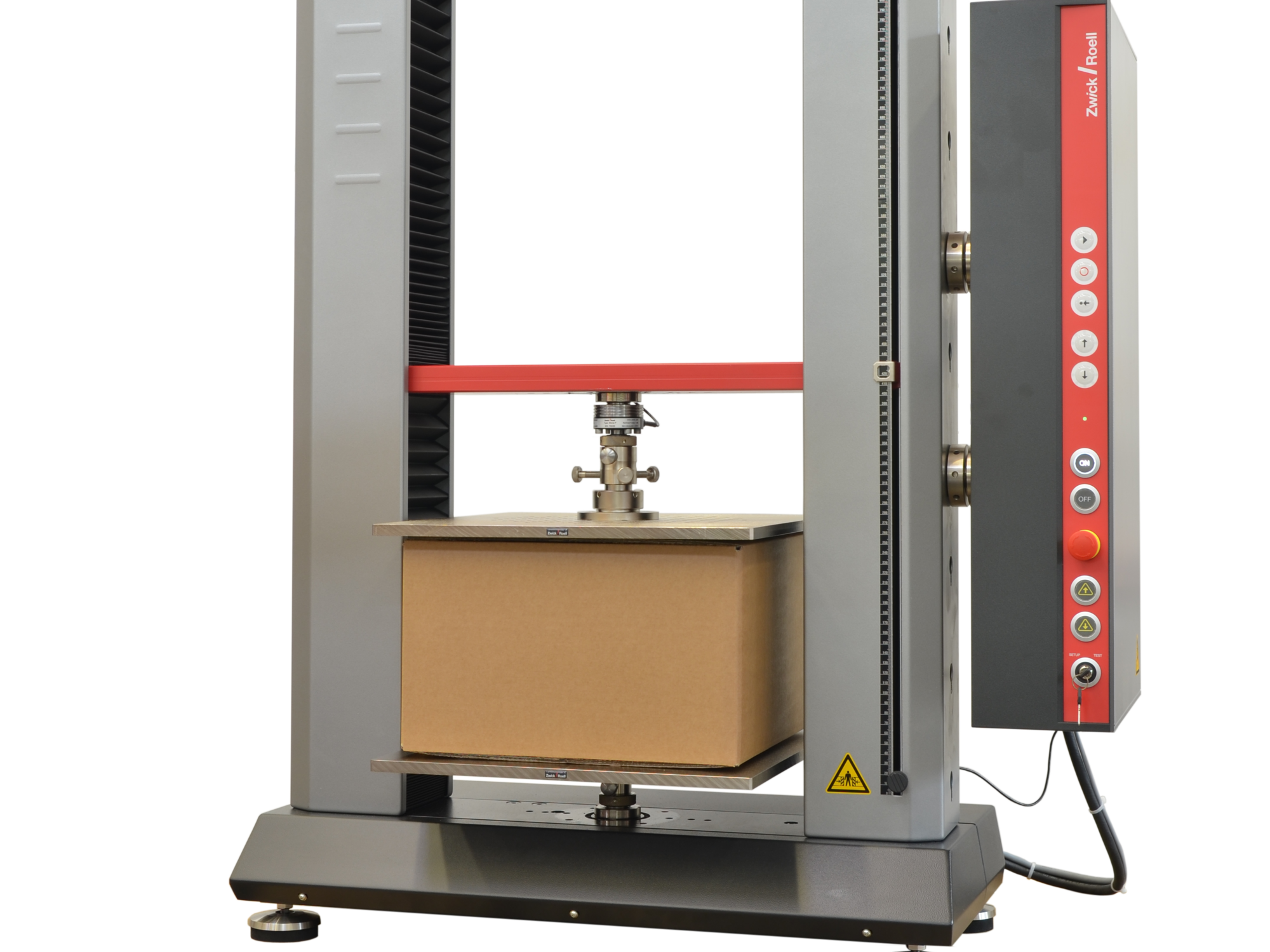

Ensaio de compressão de embalagens

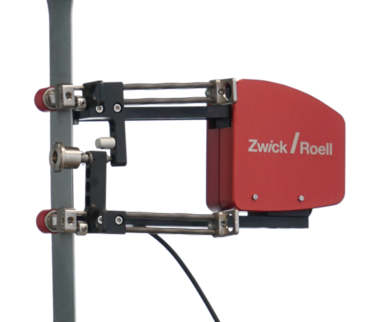

ProLine_50kN_suporte de amostra tipo cunha_makroXtens_extensômetro

Ensaio de tração em metal

ProLine_30kN_suporte de amostras de parafuso tipo cunha _extensômetro de curso longo

Ensaio de tração em plásticos

Visão geral técnica

A ProLine está disponível nas velocidades de teste de 0,00005 a 1500 mm/min, independente do tipo.A velocidade da máquina é independente da carga de ensaio.
A vasta área de velocidade de ensaio pode ser usadas sem quaisquer restrições.Para compensar as pesadas instalações de ensaio, ainda são permitidas cargas de ensaio de até 110% da carga nominal da máquina.
A ProLine está disponível para forças de ensaio até 100 kN, com altura da área de ensaio de 1050 mm a 1450 mm.
A ProLine pode ser operada com PCs ou laptops comerciais e não requer placas especiais extras.

Tipo	Z005 TN	Z005 TH¹	Z010 TN	Z010 TH²
Artigo nº	059008	1097346	059010	059011
Força de ensaio F_máx	5	5	10	10	kN
Área de ensaio
Altura (Dimensão P)	1070³	1470³	1050³	1450³	mm
Altura, trajeto da travessa móvel	1000³	1400³	980³	1380³	mm
Largura	440	440	440	440	mm
Estrutura de carga
Medidas
Altura com elementos de nivelamento	1340 ... 1345	1740 ... 1745	1340 ... 1345	1740 ... 1745	mm
Largura	770	770	770	770	mm
Largura com eletrônica da máquina	917	917	917	917	mm
Profundidade com a parte eletrônica da máquina	439	439	439	439	mm
Peso
Com eletrônica da máquina, aprox.	110	125	135	150	kg
Conexão, pinos	Ø 20	Ø 20	Ø 20	Ø 20	mm
Nível médio de pressão sonora v_máxmedido a 1 m de distância do lado frontal da máquina	59	59	57	57	dB(A)
Acionamento
Velocidade da travessa v_mín... v_máx	0,0005 ... 1500⁴	0,0005 ... 1500⁴	0,0005 ... 1000⁴	0,0005 ... 1000⁴	mm/min
Velocidade de retorno da travessa, máx.	2000⁴	2000⁴	1500⁴	1500⁴	mm/min
Desvio da velocidade de acionamento ajustada, máx.	0,05	0,05	0,05	0,05	% de v_real
Resolução do deslocamento do drive de acionamento	0,0348	0,0348	0,0232	0,0232	μm
Valores de conexão da entrada de rede
Alimentação elétrica	230	230	230	230	V, 1Ph/N/PE
Consumo de energia (carga plena), aprox.	800	800	800	800	VA

Na máquina de ensaio ProLine Z005 TH, o peso total máximo do suporte de amostras e das ferramentas montados na travessa móvel está limitado a 20 kg.
Na máquina de ensaio ProLine Z010 TH, o peso total máximo do suporte de amostras e das ferramentas montados na travessa móvel está limitado a 20 kg.
Altura da câmara de ensaio (inferior) sem componentes integrados
系统掌握实权英勇圣em变化com门德proteção fechada no modo automático e em máquinas sem dispositivo de proteção. Nas máquinas com porta de proteção aberta, a velocidade é reduzida para 600 mm/min.
