Modernização de máquinas eletromecânicas para ensaios estáticos
Baixar
- independente do fabricante
- 0,5 até 1200 kN
- eletrônica inovadora de medição, controle e regulagem.
- tecnologia inovadora de acionamento
- Software de ensaio atualizado
- programa de acessórios atualizado
- na ZwickRoell em Ulm
- nas suas instalações
Conversão para a tecnologia de última geração
Com a conversão para a tecnologia de última geração o suprimento de peças de reposição estará garantido, a compatibilidade com os sistemas operacionais Windows será mantida e a máquina para ensaios de materiais poderá ser reequipada com os acessórios do portfólio atual e, portanto, ser utilizada de forma durável.
Mesmo quando máquinas para ensaios mais antigas fornecem serviços confiáveis no decorrer de várias décadas em virtude de sua construção robusta, os pré-requisitos e as exigências da tecnologia atual não podem ser atendidos mais com a tecnologia obsoleta. Além da observância das normas de segurança atuais, a precisão e a reprodutibilidade da medição são hoje em dia critérios importantes no ensaio de materiais. Com produtos inovadores e tecnologia altamente desenvolvida os requisitos dos mercados poderão ser atendidos de forma otimizada.
Em virtude da construção modular das máquinas para ensaios ZwickRoell, kits de conversão são disponíveis para todos os tipos de máquina ZwickRoell. Nisso a força nominal da máquina não importa.
Além das séries de máquinas próprias também modernizações de máquinas de outros fabricantes não são problema algum para a ZwickRoell. Máquinas de 50 diferentes fabricantes já foram convertidas pela ZwickRoell em tecnologia ZwickRoell.
Modernização de máquinas para ensaios estáticos - exemplos
Visão Geral Técnica - Os diferentes pacotes de modernização

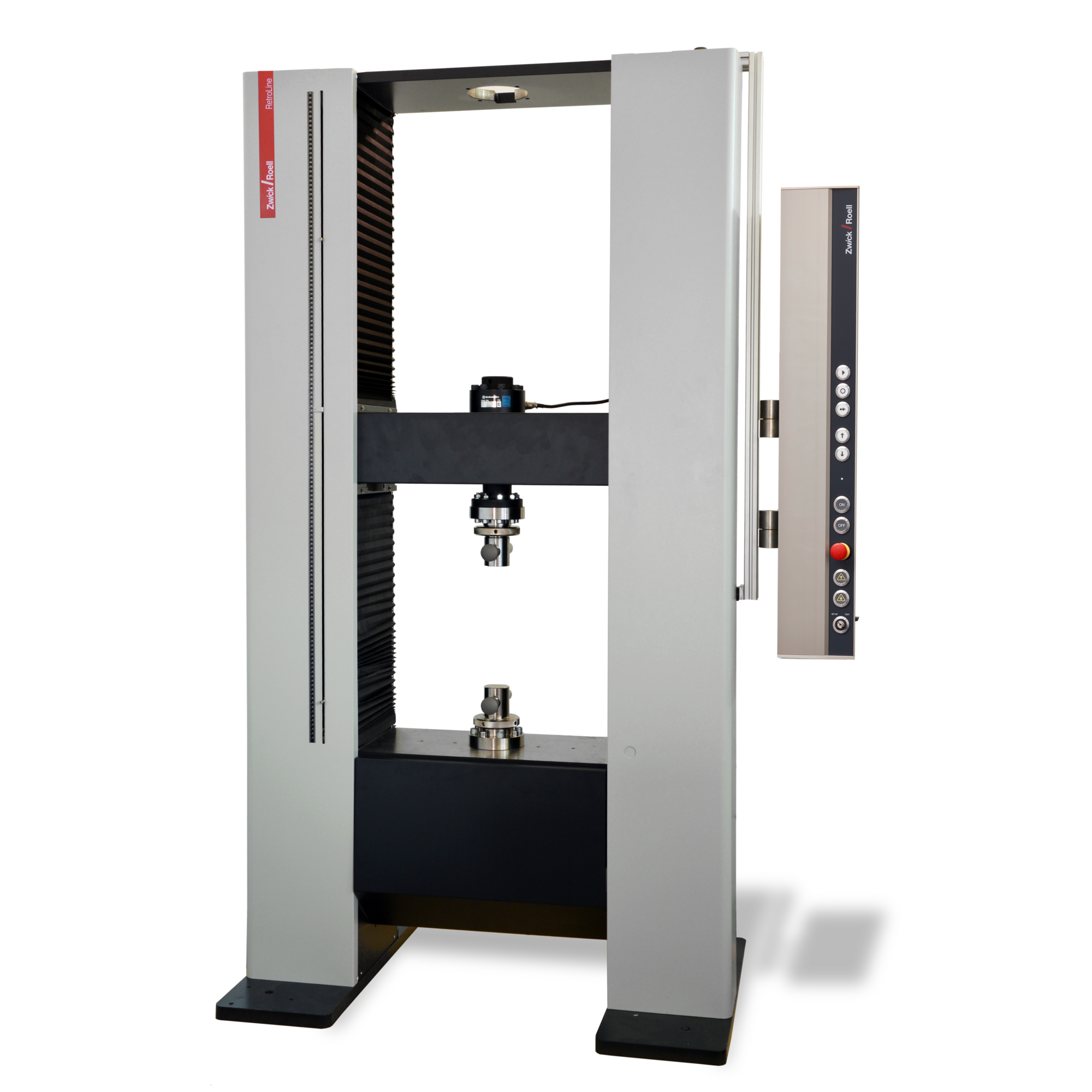

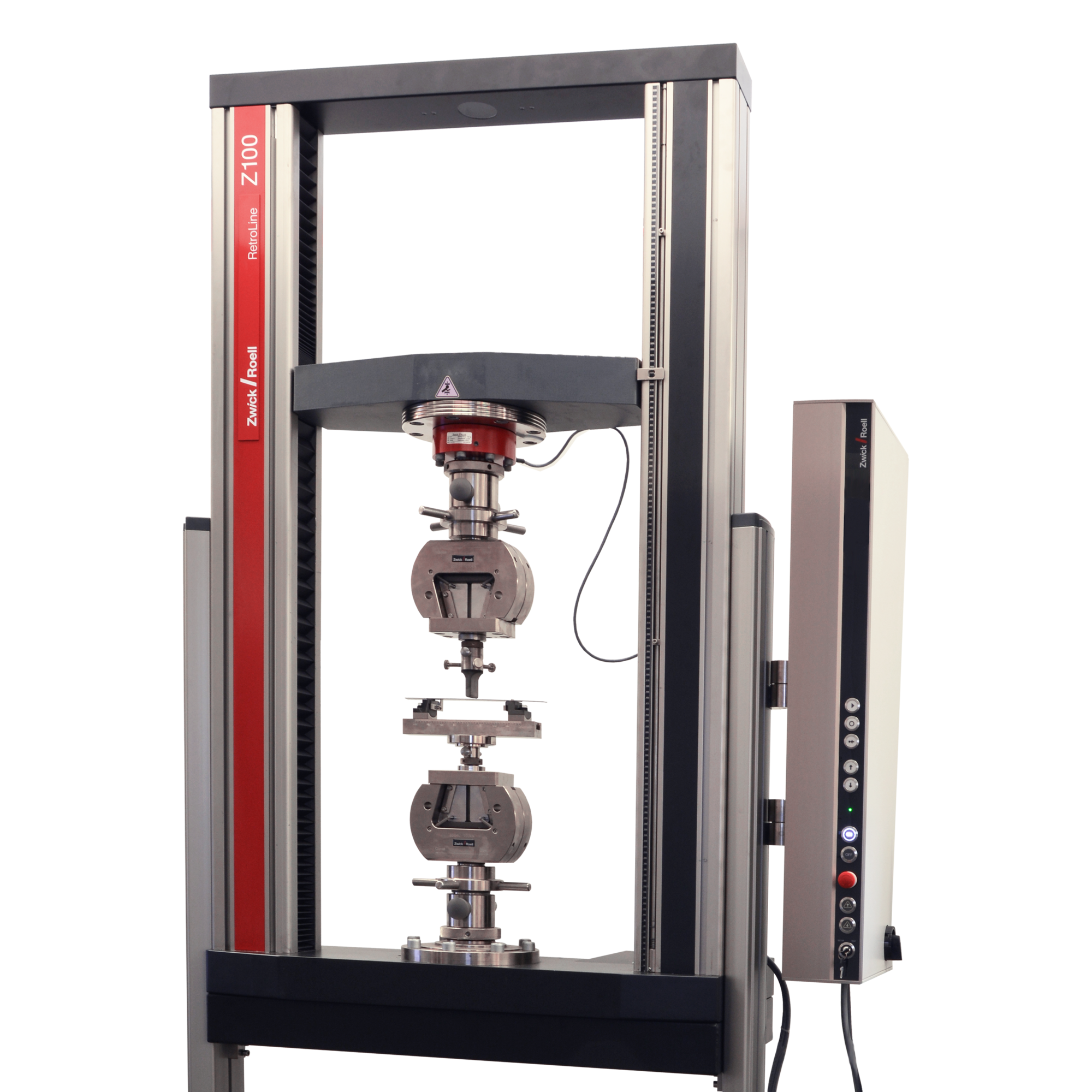

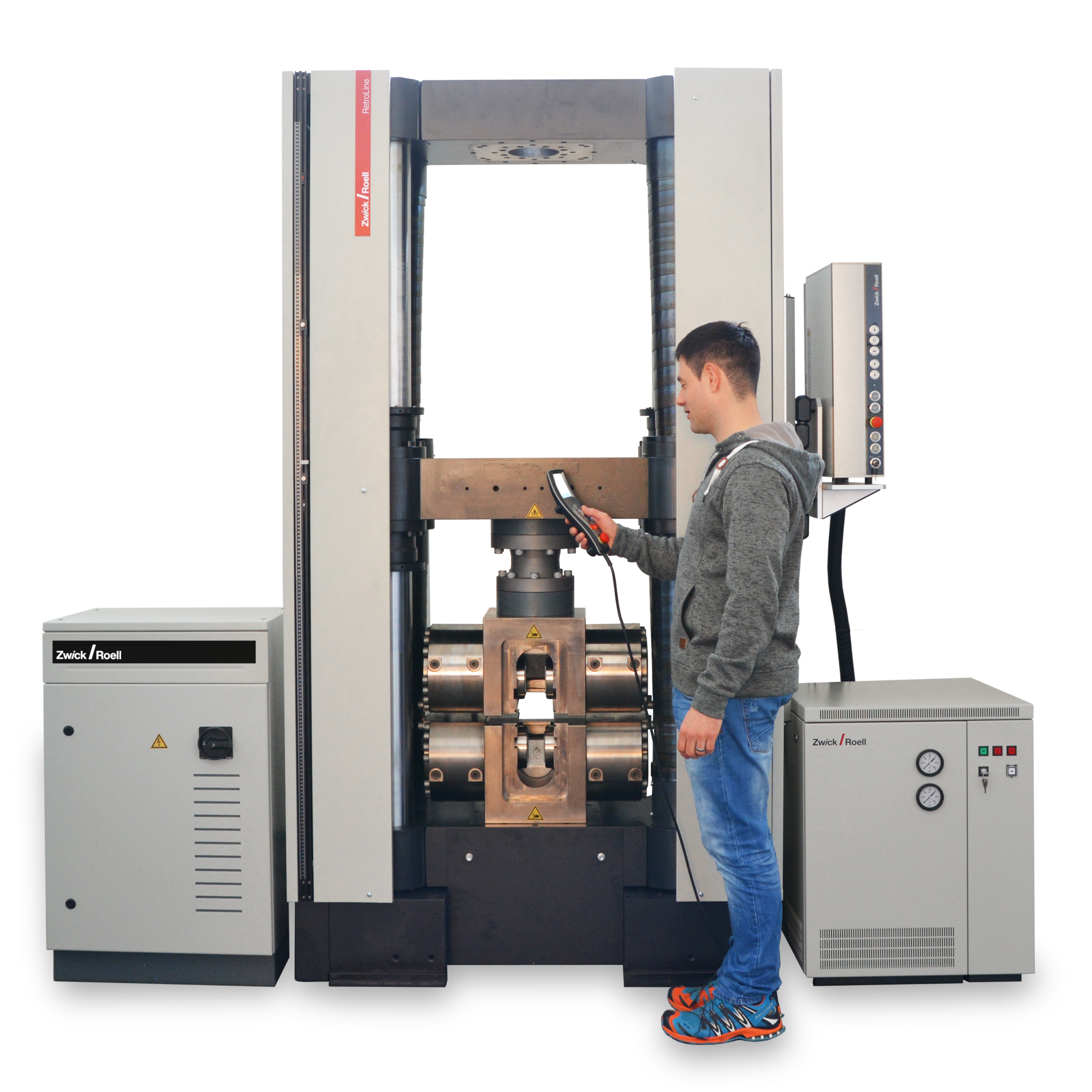

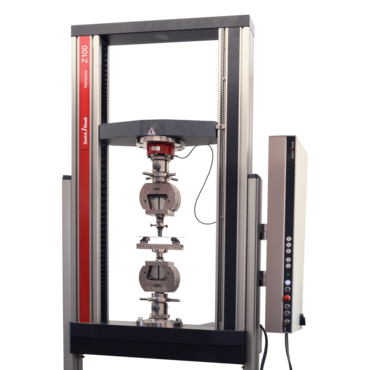

AllroundLine- Para máquinas para ensaios de materiais a partir de 10 kN a ZwickRoell oferece pacotes de modernização de compatibilização otimizada.Em virtude da construção robusta das máquinas para ensaios a modernização é uma alternativa que deve ser levada a sério. Com a utilização de um novo motor AC de baixo consumo de energia, da eletrônica atual de medição e controle testControl II e da versão atualizada dos software de ensaios testXpert III são possibilitadas condições de ensaio otimizadas quanto à exatidão, repetibilidade, comparabilidade e rastreabilidade de resultados de ensaio.

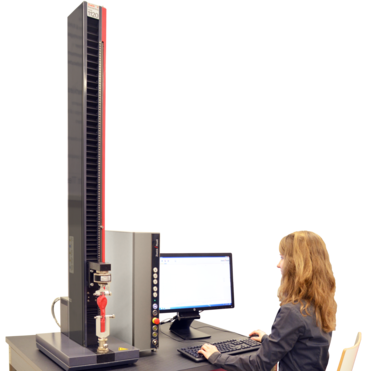

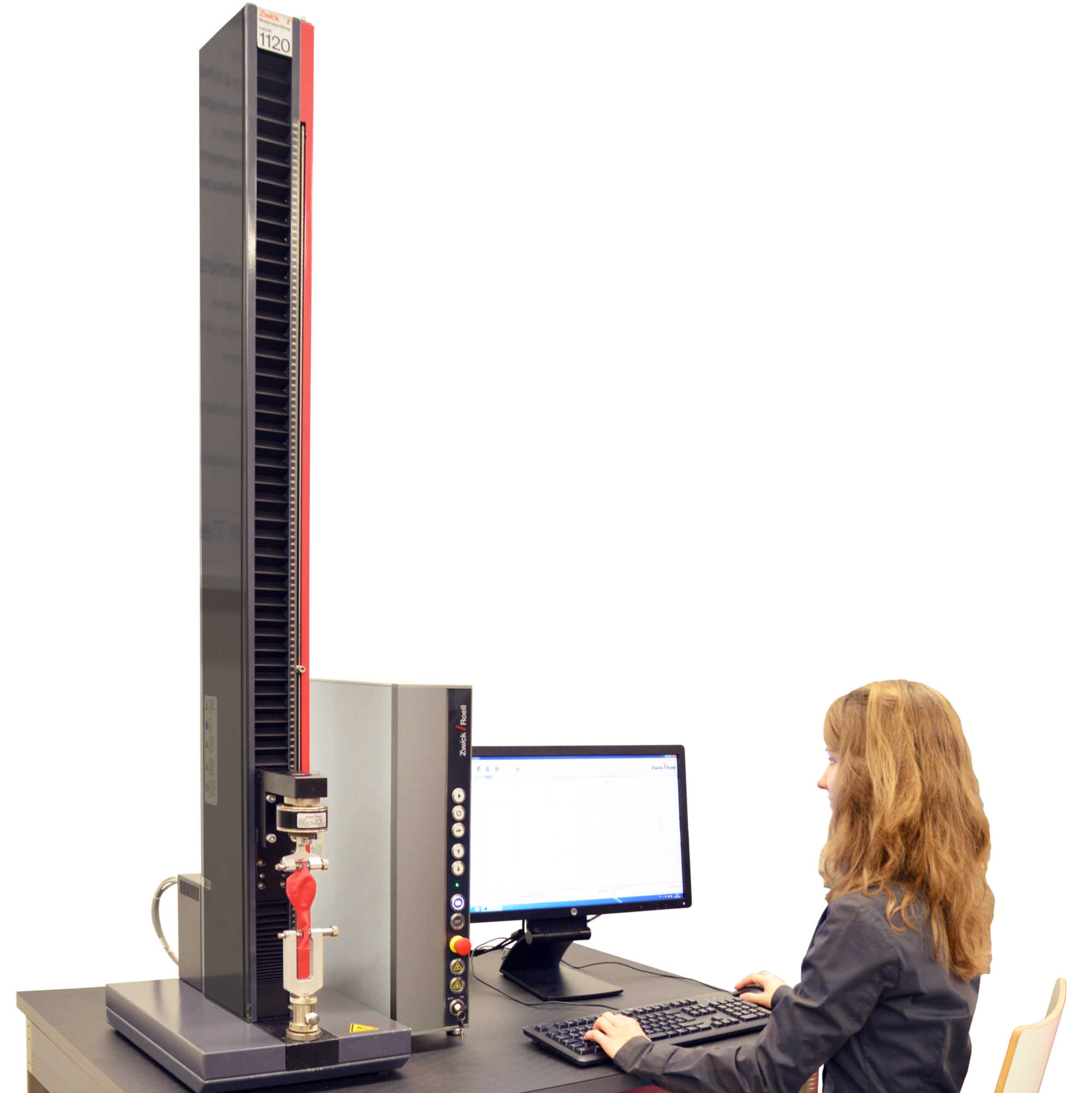

zwickiLine- A ZwickRoell oferece além dos pacotes de modernização para máquinas para ensaios de grande porte também modernizações para cargas nominais pequenas entre 500 N e 2,5 kN.Para o máximo desempenho será instalado um novo servo-acionamento DC digital. Em combinação com o software atualizado testXpert III e a nova eletrônica de medição e controle testControl II a utilização contínua da máquina para ensaios será possível por muitos anos.

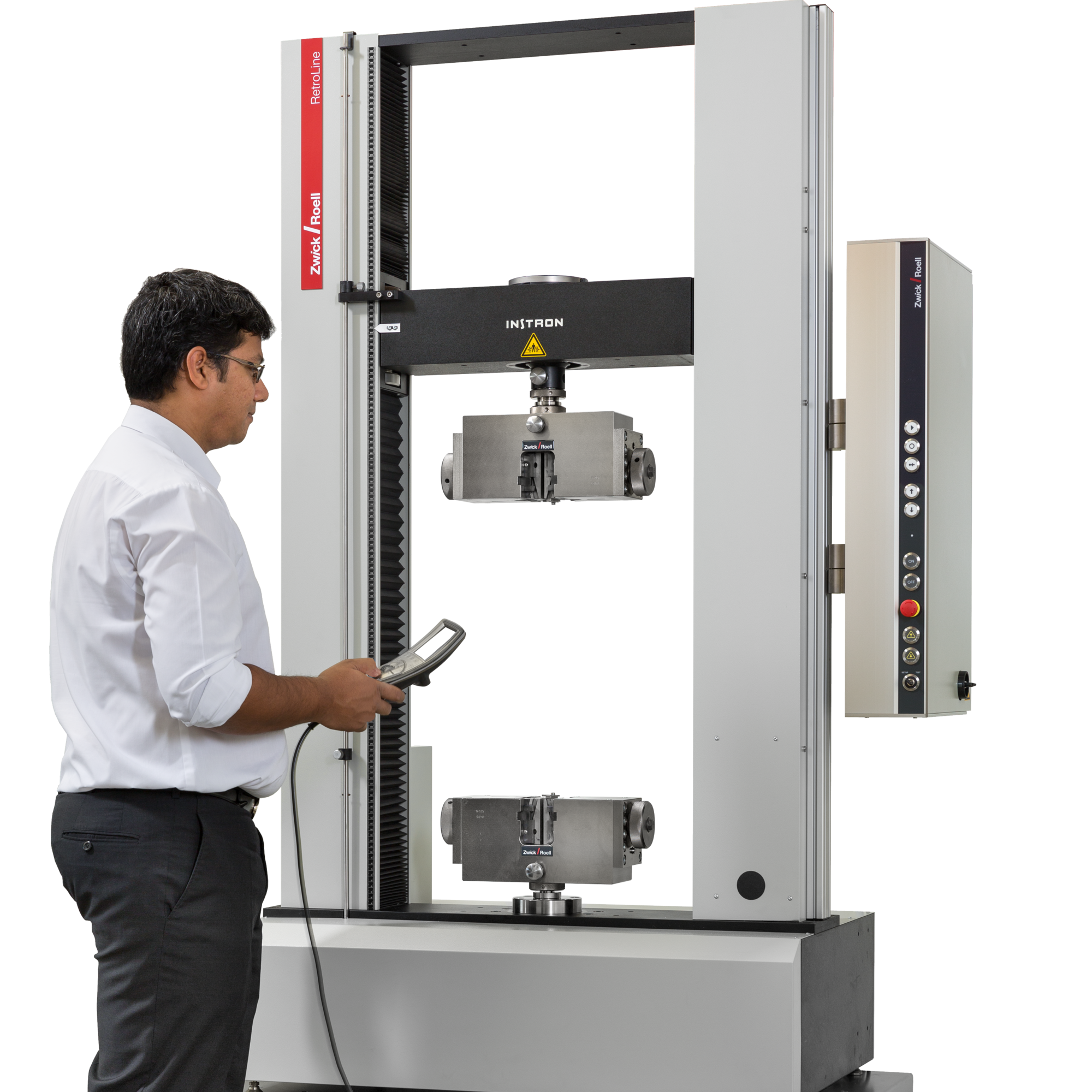

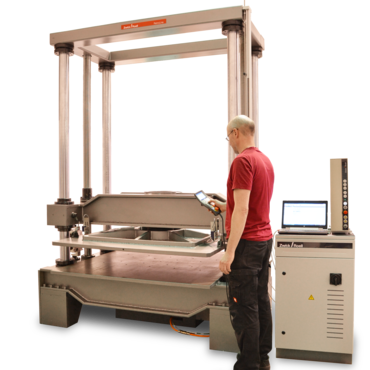

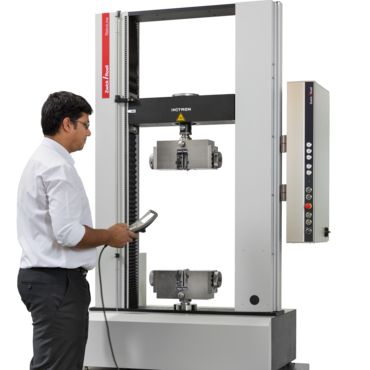

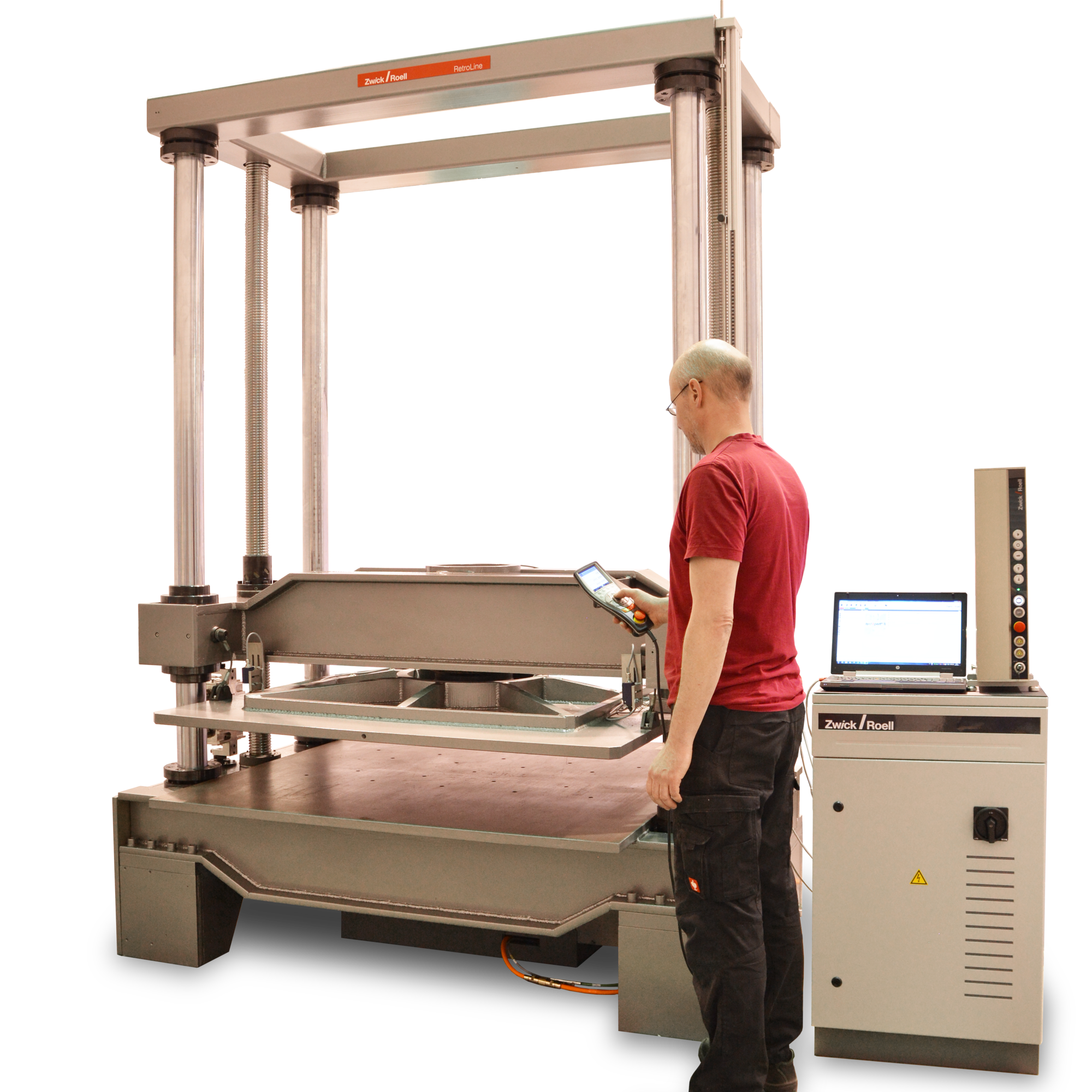

Máquinas para ensaios que não são da ZwickRoell– Em virtude dos pacotes de modernização de estrutura modular também é possível a conversão sem problema de máquinas para ensaios de outros fabricantes para a tecnologia da ZwickRoell.Aqui são utilizados os mesmos componentes como nas máquinas para ensaios da ZwickRoell. Com a utilização de um novo motor AC de baixo consumo de energia, da eletrônica atual de medição e controle testControl II e da versão atualizada dos software de ensaios testXpert III são possibilitadas condições de ensaio otimizadas quanto à exatidão, repetibilidade, comparabilidade e rastreabilidade de resultados de ensaio.
| Descrição | Valor | |
| Eletrônica da máquina | ||
| Quantidade dos slots disponíveis para módulos de medição e comando: | ||
| Slots sincronizados para módulos | 2 (extensíveis para 5)1 | |
| 作为PCIe sincronizados槽 | 1 | |
| Medição de força | Classe 0,5/1 conforme o transdutor de força, conforme DIN EN ISO 7500-1, ASTM E4 | |
| Faixa de medição | até 165 % de Fmax2 | |
| Resolução calculada (por transdutor de força em direção de tração / pressão) | 24 | bit |
| Resolução efetiva em direção de tração/pressão: | ||
| Módulo DCSC | 19 bit (corresponde a ±512.000 pontos) | |
| Módulo USC | 20 bit (corresponde a ±1.000.000 pontos) | |
| Taxa de cobertura - valor de medição | 400 | kHz |
| Valor de medição taxa de transmissão no PC | 500 (opcional 2000) | Hz |
| Correção ponto zero | automaticamente, no início da medição | |
| Sincronização em tempo real do sinal de medição para todos os canais | Sim | |
| Interface com PC | Ethernet | |
| Eco Mode | sim desligamento automático - seção de potência (tempo ajustável) | |
| Conformidade CE | Sim, de acordo com Diretiva Máquinas 2006/42/CE | |
- Um módulo DCSC está incluído no fornecimento (ocupa um slot modular). O drive de acionamento ocupa um slot opcional para módulos.
- Para célula de carga com Fmax 2,5 kN: até 130 % de FN
| Descrição | Valor | |
| Potência conectada | ||
| Conexão à rede | 100 ... 240 | V, 1Ph/N/PE |
| Tolerância | ±10 | % |
| Consumo de energia (carga plena), aprox. | 500 | VA |
| Frequência de rede | 50/60 | Hz |
| Valores de conexão da entrada de rede | ||||
| Variante | 1 | 4 | 9 | kW |
| Conexão à rede | 230 | 400 | 400 | V, 1Ph/N/PE |
| Fases | 3Ph/N/PE | |||
| Flutuação de tensão permitida | ± 10 | ±10 | ±10 | % |
| Consumo de energia (carga plena), aprox. | 2,3 | 6 | 11 | kVA |
| Frequência de rede | 50/60 | 50/60 | 50/60 | Hz |
| Valores de conexão da entrada de rede | ||||
| Variante | 1 | 4 | 9 | kW |
| Conexão à rede | 230 | 400 | 400 | V, 1Ph/N/PE |
| Fases | 3Ph/N/PE | |||
| Flutuação de tensão permitida | ± 10 | ±10 | ±10 | % |
| Consumo de energia (carga plena), aprox. | 2,3 | 6 | 11 | kVA |
| Frequência de rede | 50/60 | 50/60 | 50/60 | Hz |
