Ensaio de chapas e fitas metálicas

Entende-se por faixas os produtos de aço e de materiais não ferrosos que são enrolados em bobinas (Coils); p.ex. as faixas laminadas a quente que são usadas como material primário para chapas enroladas a frio.

Uma faixa laminada a quente possui até 15 mm de espessura e até 2.200 mm de largura. As chapas são cortadas a partir de largas faixas laminadas a quente com um máximo de 15 mm de espessura e 2.000 mm de comprimento

Ensaios de traçãoEnsaios de durezaEnsaios de flexãoEnsaios de impactoEnsaios de fadiga e Ensaios demecânica da fraturaEnsaios de conformaçãoAutomatizaçãoBrochura para metais

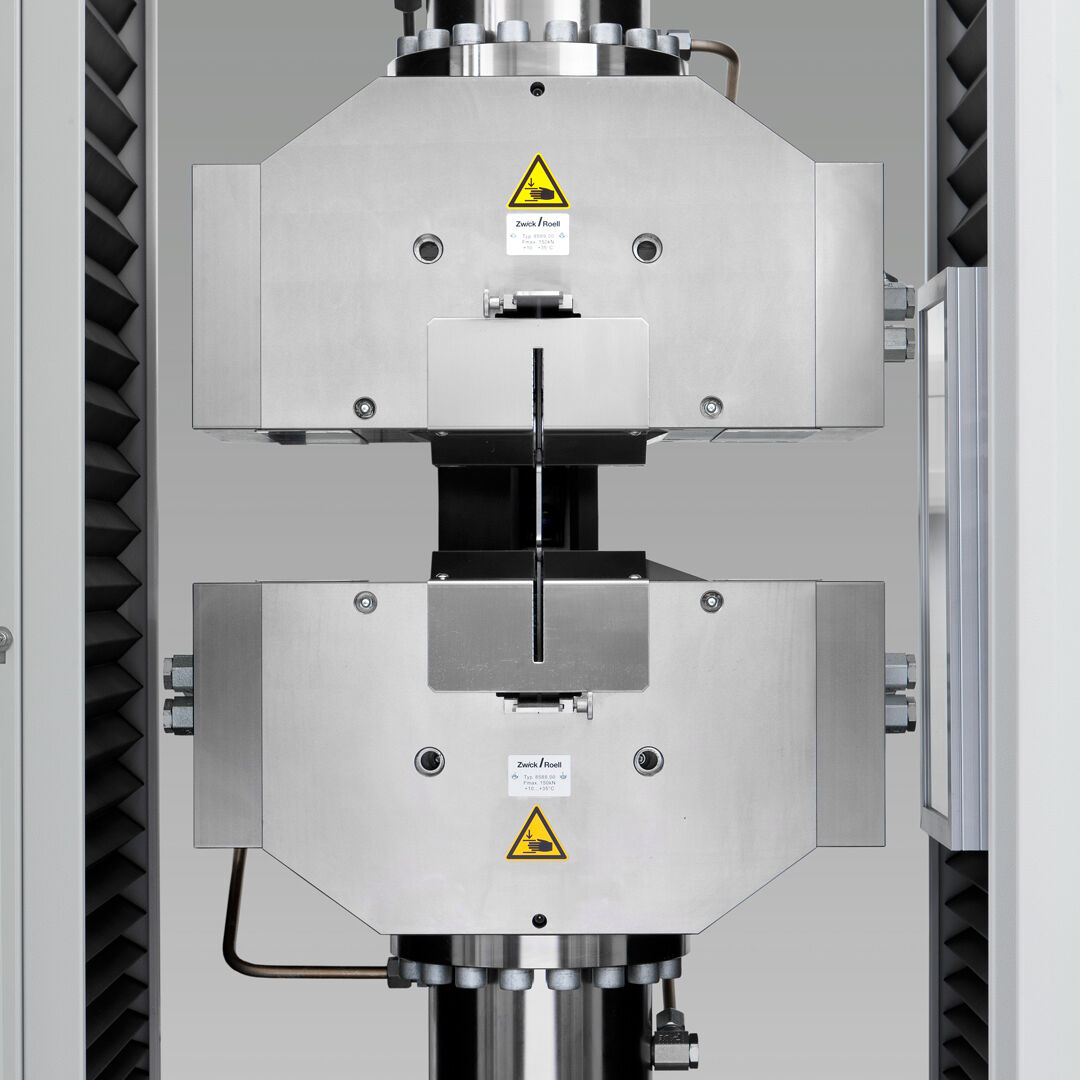

Ensaios de tração em chapas e fitas metálicas

Osensaios de tração em chapas e fitas metálicassão executados predominantemente conforme a norma internacionalISO 6892-1e a norma americanaASTM E 8. Adicionalmente existe uma série de normas nacionais as quais no decorrer dos últimos anos se adaptaram cada vez mais à norma internacionalISO 6892-1. Para Europa é válida a normaEN ISO 6892-1do mesmo teor, a qual é obrigatoriamente adotada por todos os países-membros da UE como norma nacional (por ex. comoDIN EN ISO 6892-1). Os valores característicos definidos nestas normas e descritos quanto a seu método de determinação são comparáveis entre si quanto ao resultado final. Valores característicos importantes para a caracterização de materiais são olimite de escoamento, olimite de elasticidade, aresistência máximaassim como a deformação com força máxima e/ou tensão máxima assim como a Bruchdehnungdeformação de rupturaBruchdehnung. Estes valores característicos são a base para os construtores e, portanto, importantes critérios para a aceitação dos produtos na relação entre cliente e fornecedor.

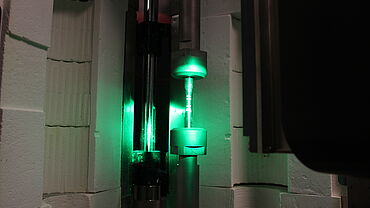

Ensaios de tração em chapas e fitas metálicas a altas temperaturas

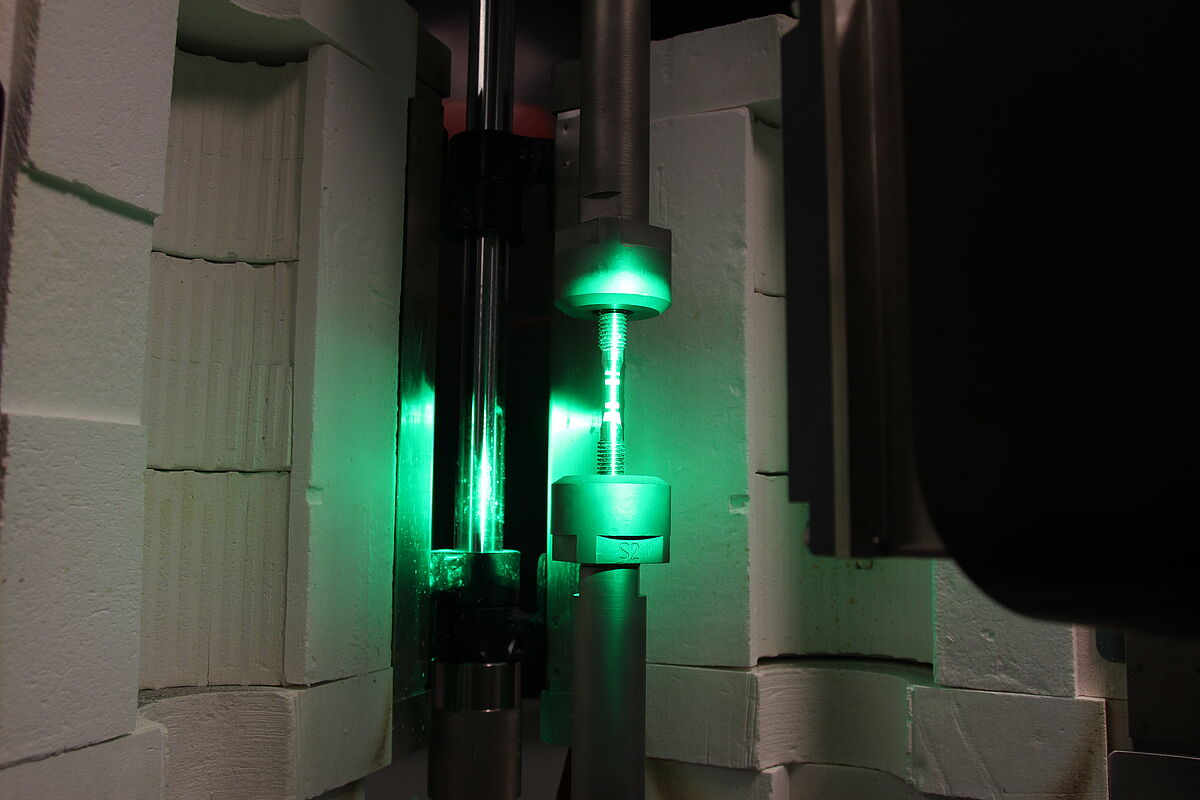

No caso de aplicações como construção de motores, centrais elétricas, motores e instalações químicas, o comportamento dos materiais a altas temperaturas até cerca de 1.200 °C é crucial. Para tal, realizam-se sobretudo ensaios de tração, bem como, ensaios de flexão a altas temperaturas.

证人de tracao em metais
ISO 6892-1
para Teste de tração em metais
证人de tracao em metais
ASTM E8
para Teste de tração em metais
Ensaio de tração em metal a temperatura elevada
ISO 6892-2
para Ensaio de tração em metal a temperatura elevada

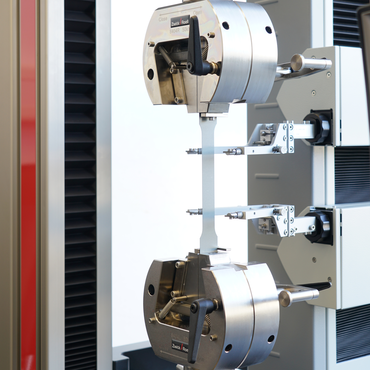

Valor n de metal
ISO 10275
para Valor n de metal

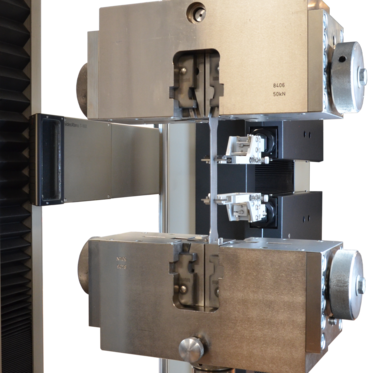

Valor r de metal
ISO 10113
para Valor r de metal

Soluções de ensaio para ensaios de tração em chapas e fitas metálicas

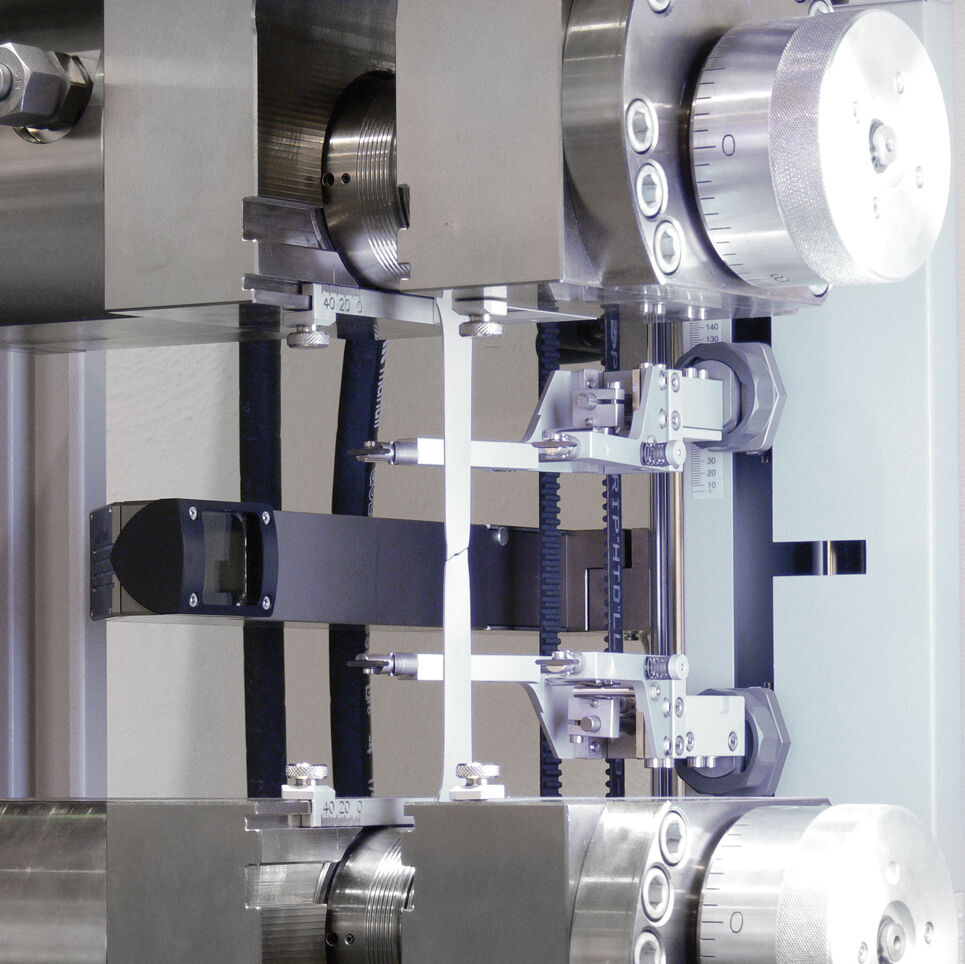

A ZwickRoell oferece uma ampla seleção demáquinas para ensaios estáticos de materiaispara a determinação dos valores característicos do ensaio de tração, com os quais os ensaios podem ser efetuados com toda a exatidão sob grandes forças. Com a ampla gama de extensômetros de deformações axiais e transversais da (célula de carga) ZwickRoell, pode-se escolher a combinação ideal de acordo com as necessidades do cliente e as configurações básicas, como por exemplo, um extensômetro incremental do tipo Macro combinado com um extensômetro transversal ótico. Esta combinação é caracterizada por uma elevada robustez e um elevado grau de automatização, assim como um fácil manuseio das amostras. OmakroXtensrealiza a medição da deformação longitudinal até a ruptura. A execução mecânica dos suportes das lâminas de medição impede a restrição do sistema de medição pela repentina perda de fixação da amostra em caso de ruptura. Com a detecção opcional da posição de ruptura também o extensômetro transversal ótico realiza medições da alteração na largura ao longa da amostra até a ruptura e, dessa forma, torna possível a classificação muito precisa da posição de ruptura.

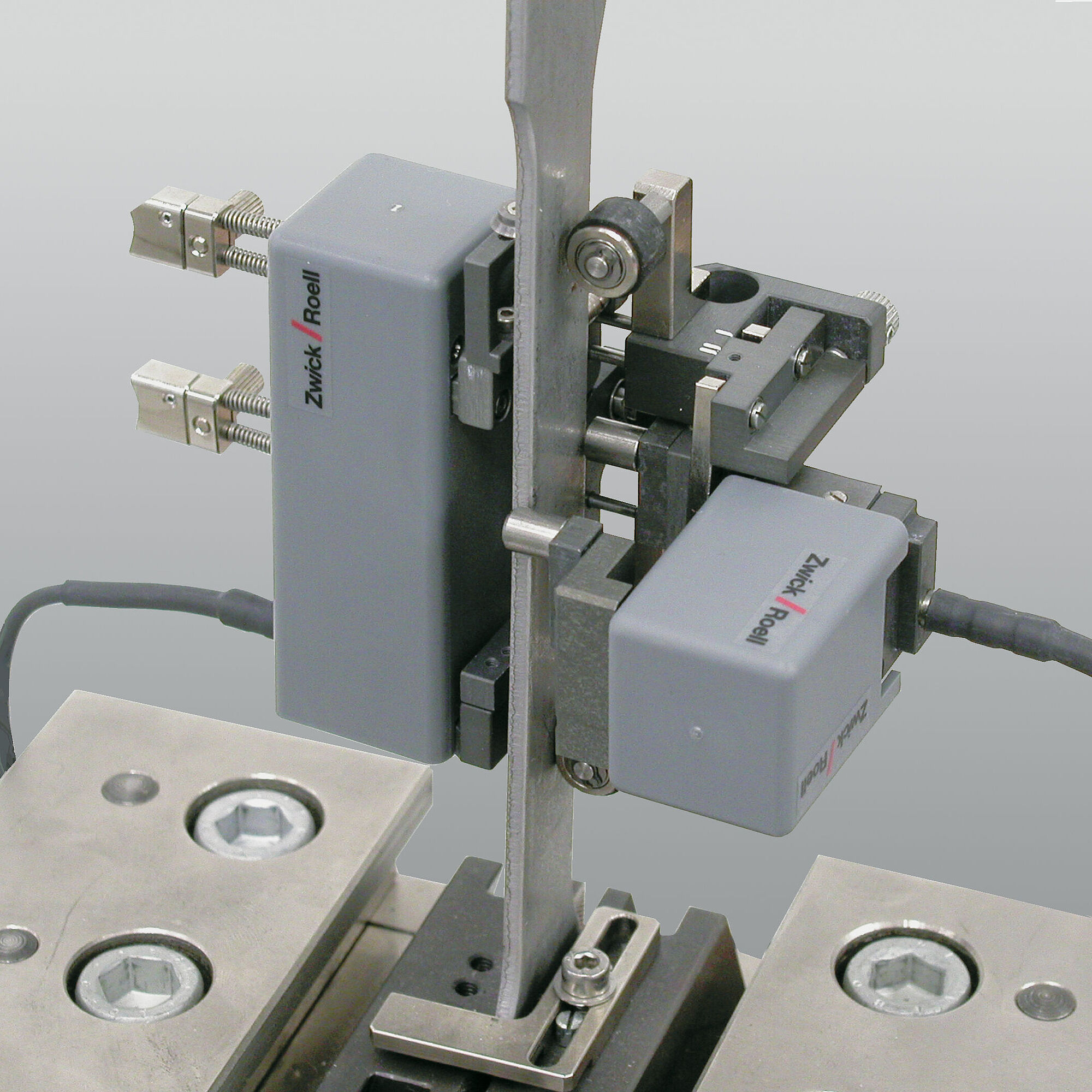

Osvalores de r e nsão definidos no ensaio de tração para caracterização das propriedades de transformação. Ovalor n descreve o endurecimento- aumento da tensão - durante a deformação plástica até o alongamento uniforme. Ovalor rdescreve a anisotropia vertical. O valor n é determinado através dos dados de tensão de tração e dos valores de alongamento. Para o valor r a medição da alteração na largura da amostra de tração é feita de forma adicional e paralela. As amostras de tensão são retiradas da chapa ou faixa, de forma a ficarem em um determinado ângulos no sentido da laminação. O valor r depende, entre outros fatores, do sentido da laminação; isso pode ser de importância especial no caso de utilização da chapa metálica para fabricação de componentes por meio de conformação maciça. No ensaio de tração a espessura da chapa metálica permanece normalmente preservada como espessura da amostra de modo que os trabalhos de usinagem feitos na superfície não provocam modificações do material. O comprimento paralelo é feito por meio de fresagem ou estampagem, inclusive retrabalho por usinagem, de modo que neste processo de usinagem não são induzidas modificações do material.

Uma peculiaridade é oensaio de tração biaxialouensaio de tração biaxial cruciforme. Este ensaio define outras propriedades de deformação dos materiais. Este teste é principalmente utilizado na pesquisa e desenvolvimento, uma vez que permite ajustar e analisar os valores de tensão definidos no ponto de intersecção da amostra. A ZwickRoell oferece três diferentes modelos demáquinas para ensaios de tração biaxial cruciforme. A medição da deformação é efetuada, na maioria dos casos, de forma ótica, sem contato. Aqui a ZwickRoell oferece diferentesextensômetros óticos / sem contato.

Você está interessado em ensaios automatizados em metais?

Nossos sistemas de ensaio robotizados executam ensaios de tração, flexão ou de impacto totalmente automáticos para amostras com forças de ensaio de até 2.500 kN.

Ir para sistemas de ensaio automatizadosEntrar em contato agora

Produtos para ensaios de tração em chapas e fitas metálicas

Ensaio de tração em chapas e fitas metálicas

Ensaios de dureza em chapas e fitas metálicassão executados principalmente para a caracterização da dureza geral da superfície e para análises metalográficas. Dependendo da respectiva questão são utilizados ensaios de dureza conformeISO 6506-1, (método de Brinell),ISO 6507-1 (método de Vickers),ISO 6508-1 (método de Rockwell)e conformeASTM E10 de Brinell),ASTM E384 de Vickers e de Knoop)eASTM E18 18 (método de Rockwell). Adicionalmente são aplicados outros métodos ou normas para determinadas áreas de aplicação (por ex. para áreas de aplicação na indústria aeroespacial a norma europeia EN 2002-7).

没有entanto, ensaios de dureza tambem圣utilizados para o ensaio de cordão de soldadura em chapas e fitas metálicas quando elas são utilizadas para a soldadura de construções de tamanho maior. Exemplos marcantes são a construção naval, as instalações offshore e a construção de tubulações para oleodutos e gasodutos (pipelines).

Normalmente os ensaios de dureza são feitos conforme Vickers HV5 ou HV10 (com forças de ensaio de 49 N ou 98 N). Visto que no ensaio de cordão de soldadura são necessários o ensaio e o monitoramento da dureza no material de base, na zona de influência térmica assim como no próprio metal da solda, múltiplas indentações de dureza não necessárias nas seções transversais e nos transeptos de um cordão de solda. Para este tipo de ensaios são frequentemente utilizadas máquinas para ensaio de dureza automatizadas as quais por meio de processos programáveis fazem indentações de dureza automaticamente em posições pré-definidas e, em seguida, também a medição automática.

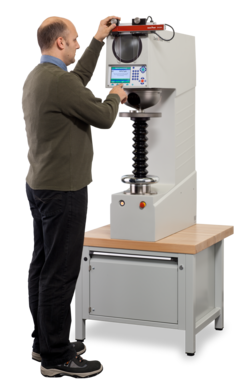

Ensaio de dureza conforme Brinell em metais
ISO 6506, ASTM E10
para Ensaio de dureza conforme Brinell em metais
Ensaio de dureza Vickers em metal
ISO 6507, ASTM E92, ASTM E384
para Ensaio de dureza Vickers em metal
Ensaio Rockwell em metal
ISO 6508
para Ensaio Rockwell em metal

Durometro对位ensaio他们查pas e fitas metálicas

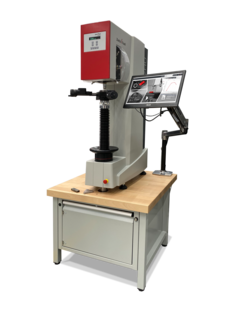

O portfólio de produtos ZwickRoell disponibiliza para todos os métodosmáquinas e equipamentos para ensaios de dureza. Especialmente para o ensaio de cordão de solda são utilizados sistemas totalmente automáticos os quais podem realizar centenas de ensaios de dureza sem intervenções manuais de um operador, de forma autônoma e de tempo otimizado. As máquinas e os equipamentos para ensaios de dureza da ZwickRoell atendem às normas internacionais usuais e também podem ser calibrados em conformidade com as respectivas normas internacionais. A ZwickRoell é acreditada como laboratório de calibração pela DAkkS para a calibração de máquinas para ensaios de dureza.

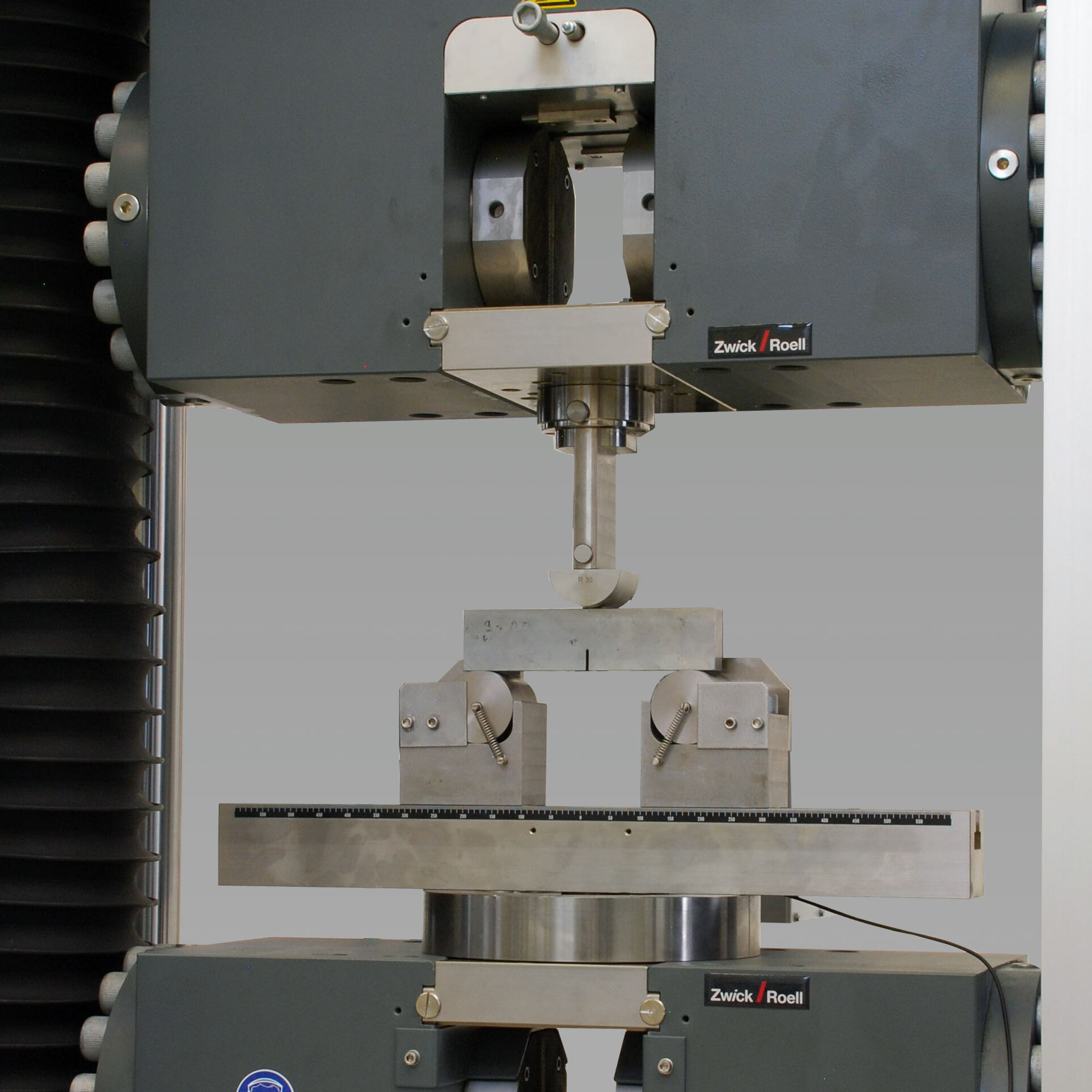

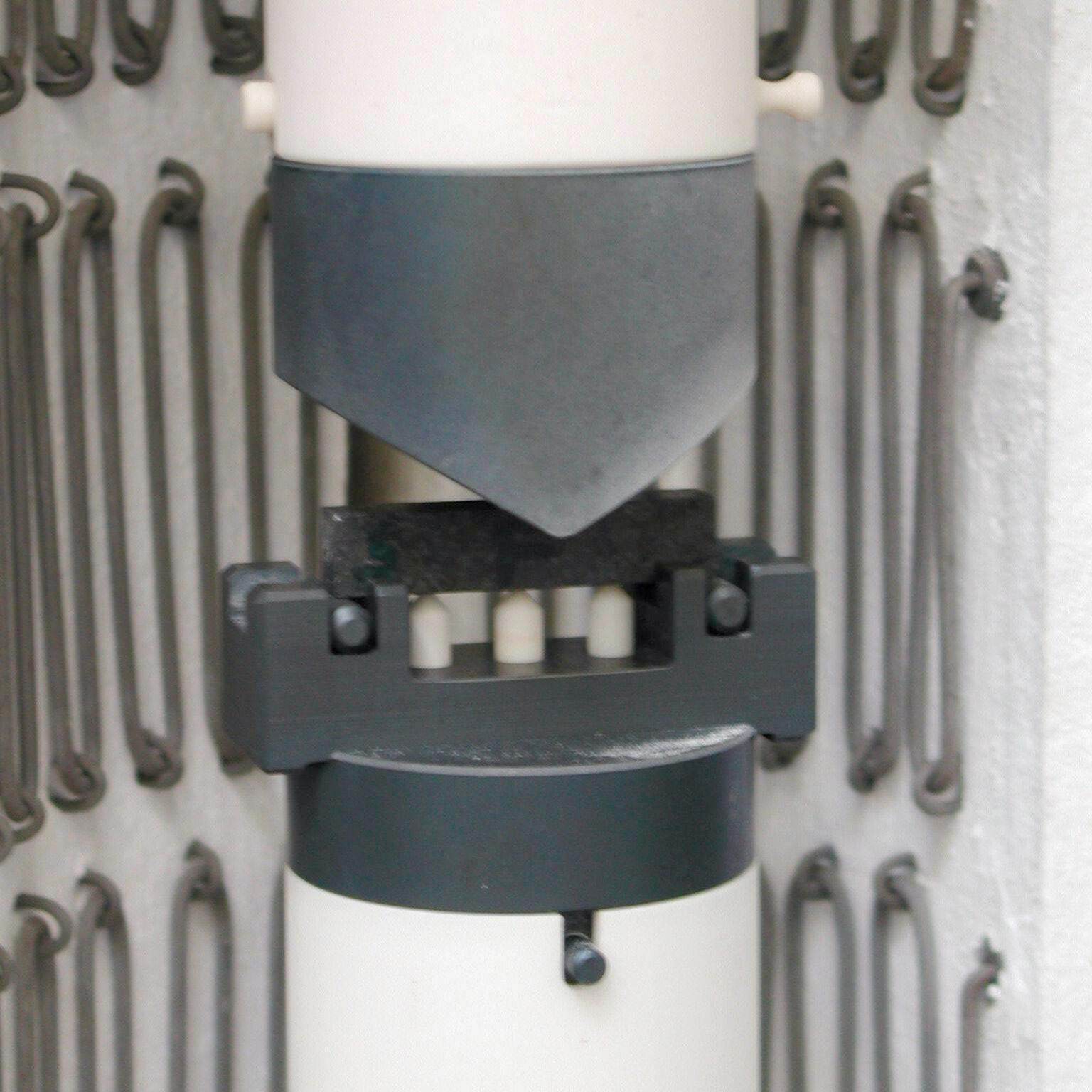

Ensaios de flexão em chapas e fitas metálicas

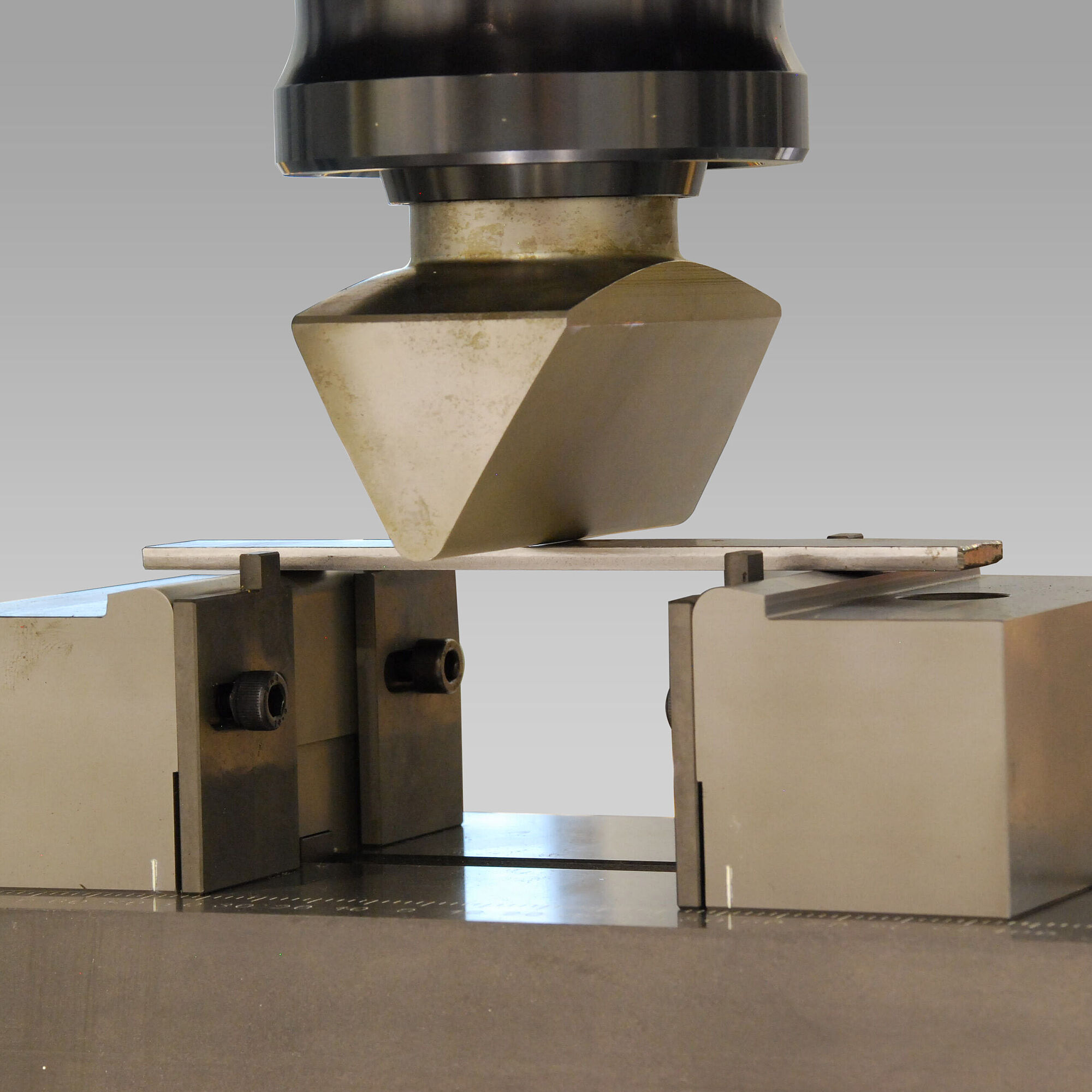

O teste de flexão de 3 pontos serve para determinar os valores característicos das propriedades de flexão, bem como avaliar visualmente as bordas de flexão.O comportamento das soldagens é analisado especialmente no teste de flexão.A ZwickRoell soluciona este problema ao oferecer diferentes opções de equipamentos de teste de flexão e adaptação aos apoios de amostras existentes.

Produtos para ensaios de flexão

Ensaios de impacto em chapas e fitas metálicas

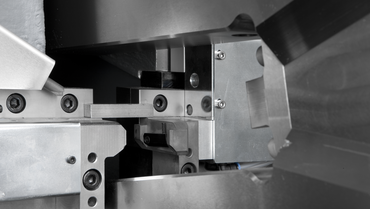

Ensaio de impacto Charpy em metal
ISO 148-1
para Ensaio de impacto Charpy em metal

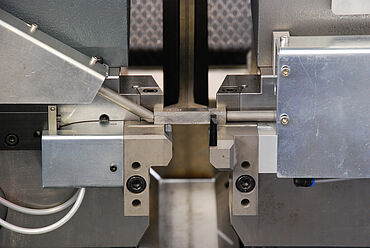

Ensaio de impacto Charpy em metal
ASTM E23
para Ensaio de impacto Charpy em metal

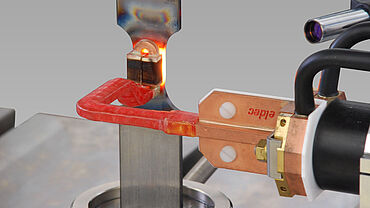

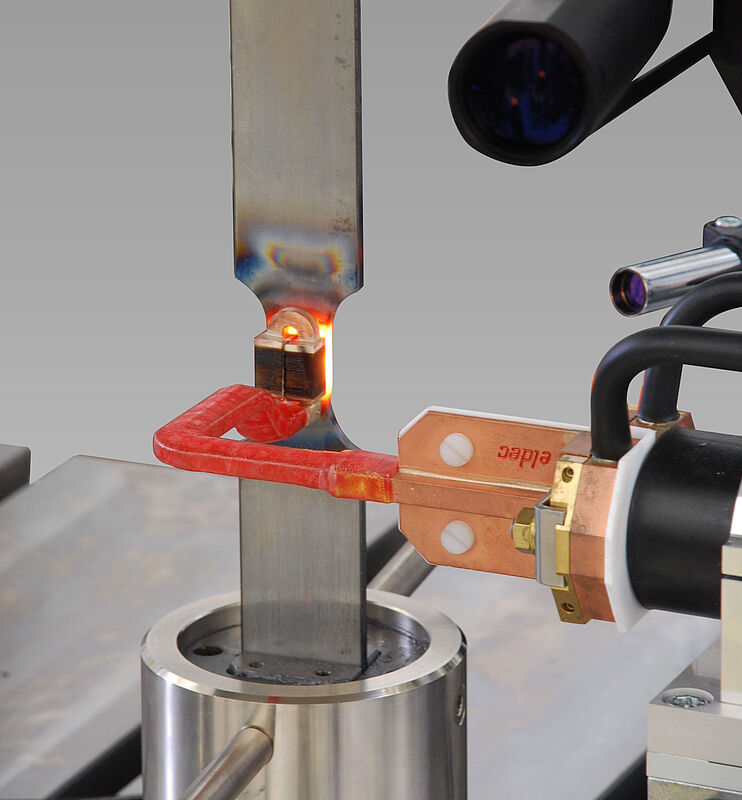

Ensaio de rasgamento em alta velocidade para Ensaio de rasgamento em alta velocidade
Ensaio de drop weight em metais
DIN EN 10274, API 5L
para Ensaio de drop weight em metais

Produtos para de impacto em chapas e fitas metálicas

Ensaios de fadiga / de mecânica da fratura em chapas e fitas metálicas

Mecânica da fratura: fator de intensidade de tensão crítico K1C
ASTM E399
para Mecânica da fratura: fator de intensidade de tensão crítico K1C

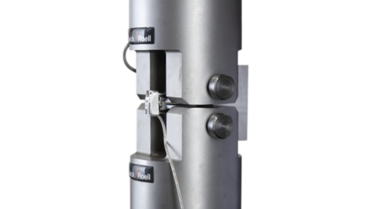

Mecânica da fratura Crescimento da trinca da/dN e valor de limite
ASTM E647
para Mecânica da fratura Crescimento da trinca da/dN e valor de limite
Ensaio de fadiga / ensaio Wöhler
DIN 50100
para Ensaio de fadiga / ensaio Wöhler

Produtos adequados

Ensaios de conformação em chapas e fitas metálicas

Ensaio de embutimento metal conforme Erichsen/Olsen
ISO 20482, ASTM E643-84
Capacidade de deformação de uma chapa metálica
para Ensaio de embutimento metal conforme Erichsen/Olsen
Curva de deformação limite (FLC) metal
ISO 12004
Determinação do limite de falha de uma chapa metálica
para Curva de deformação limite (FLC) metal
Teste Bulge hidráulico metal
ISO 16808
Ensaio de embutimento hidráulico
para Teste Bulge hidráulico metal
Ensaio VW metal
PV 1054
Ensaio de ondulação de uma chapa metálica
para Ensaio VW metal
Ensaio de formabilidade tipo copinho - metal/alumínio
ISO 11531, DIN EN 1669
Determinação da formação de orelhas
para Ensaio de formabilidade tipo copinho - metal/alumínio
Ensaio de formabilidade tipo copinho metal conforme Fukui
JIS Z 2249
para Ensaio de formabilidade tipo copinho metal conforme Fukui
Ensaio de formabilidade tipo copinho - metal quadrado para Ensaio de formabilidade tipo copinho - metal quadrado
Limiting Drawing Ratio Test (LDR) metal
Ensaio de formabilidade tipo copinho
Ensaio de embutimento tipo copinho conforme Swift
para Limiting Drawing Ratio Test (LDR) metal
Limiting Dome Height Test (LDH) metal
Ensaio de formabilidade tipo copinho
para Limiting Dome Height Test (LDH) metal
Ensaio de embutimento e de ruptura - metal
Conforme Engelhardt
para Ensaio de embutimento e de ruptura - metal
Determinação da sensibilidade à ruptura das bordas - metal
ISO 16630
Ensaio de expansão de furo com êmbolo cônico
para Determinação da sensibilidade à ruptura das bordas - metal
Ensaio KWI metal
Ensaio de expansão de furo com êmbolo de tração plano
para Ensaio KWI metal

Produtos para ensaios de conformação em chapas e fitas metálicas
