Kompakten večosni preskusni sistem za širok spekter vzorcev in preskusnih vrst do 10.000 ur

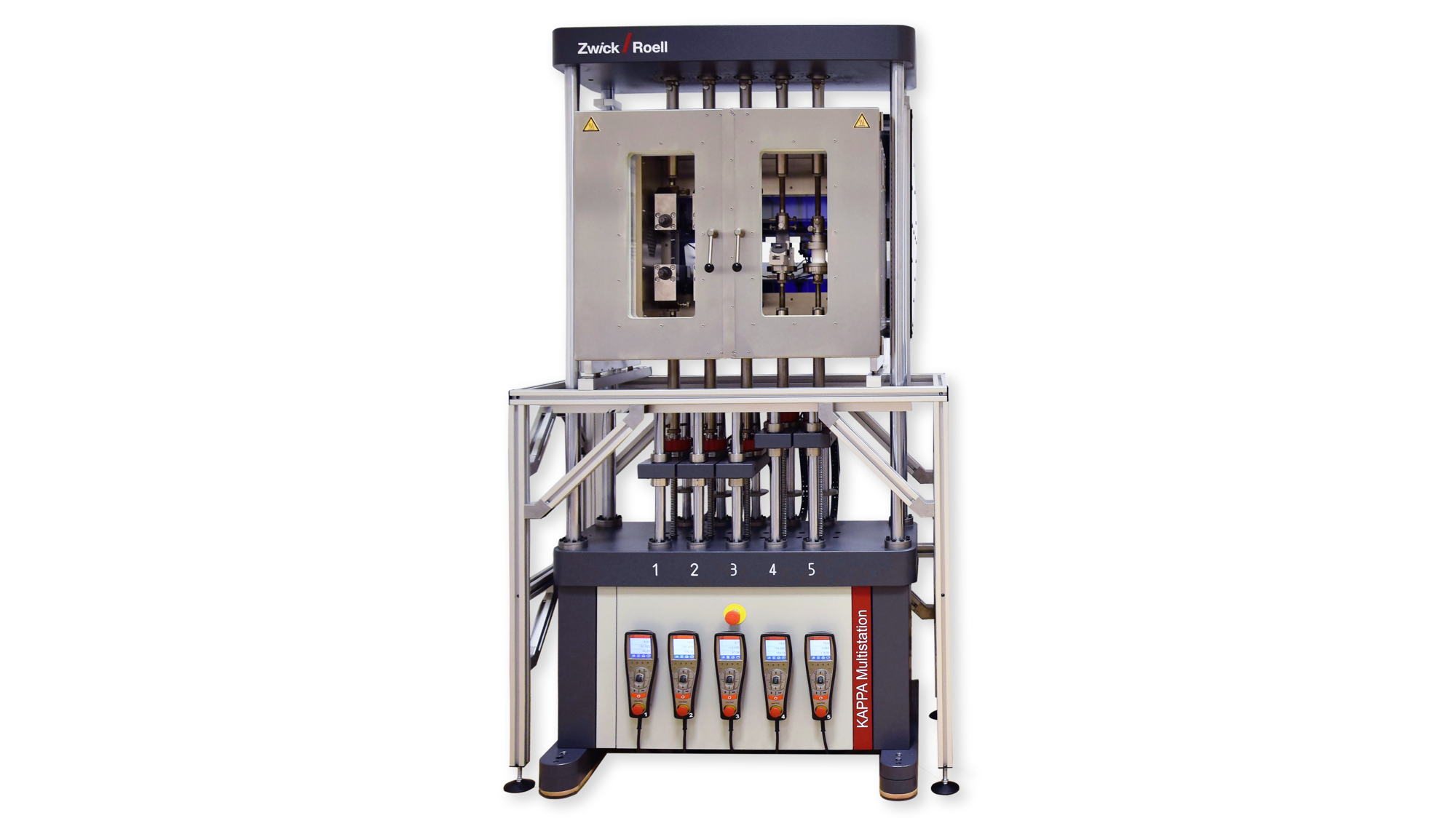

Kappa Multistation je kompakten in prilagodljiv elektromehanski stroj za preskušanje z lezenjem z do šestimi individualno nadzorovanimi osmi obremenitve. Ta stroškovno in prostorsko učinkovit preskusni sistem je idealen za širok spekter vzorčnih materialov in velja za specialista za preskuse z lezenjem na plastiki in kompozitih. Prilagodljiv preskusni sistem je idealen za spreminjanje preskusnih nalog v sodobnih razvojnih in preskusnih laboratorijih, saj se lahko uporablja za aplikacije pri sobni temperaturi, pod nizkimi in povišanimi temperaturami ter v vlažnosti:

Preskušanje z lezenjem s konstantno obremenitvijo (natezno, upogibno in tlačno preskušanje
Preskušanja z lezenjem do porušitve
- porušitev lezenja
- porušitev napetosti
Preskusi napetostne sprostitve年代stalnim raztezanjem
Preskusi nadzora sile in deformacije (zaprta zanka) z zaporedji sile, deformacije in temperature (brezstopenjsko)
Preskusi s prilagodljivimi obremenitvami, npr. stalne stopnje povečanja sile
Preskusne metode s časovnim zamikom, npr. SIM, TTS, SSM
S tem preskusnim strojem lahko izvedemo tudi kvazistatične preskuse

Natezno preskušanje z lezenjem na plastiki

Kappa Multistationje idealen za natezne preskuse z lezenjem na plastiki v skladu zISO 899-1 in ASTM D2990z integriranim nadzorom temperature in vlažnosti.

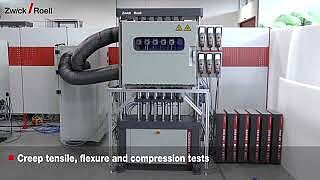

Preskušanje z lezenjem na plastiki po ISO 899-1 in ASTM D2990

Prednosti in lastnosti

Specifična zasnova stroja

Stroški in prihranek prostora z robustnim preskusnim okvirjem:

Tri do šest neodvisno nadzorovanih osi obremenitve v enem preskusnem okvirju
Centralni vodilni vijačni pogon in natančno vodenje prek dveh jeklenih stebrov za natančno osno obremenitev po ASTM E292
Obremenitvena veriga z optimalnimi lastnostmi poravnave na ASTM E1012
Dolg hod 200 mm na obremenitveno verigo (več na zahtevo)
Nobenega medsebojnega vpliva posameznih obremenitvenih verig pri porušitvi vzorca
Natančna obremenitev z dovoljenim odstopanjem ± 0,1% nastavljene hitrosti v merilnem območju 1 μm / h do nazivne hitrosti, neobremenjeno ali pod konstantno obremenitvijo
Stroj za natančno preskušanje po DIN EN ISO 7500-1

Natančen nadzor

Posamezno in neodvisno krmiljene osi omogočajo preskuse, nadzorovane s silo in deformacijami, v zaprti zanki.

Meritev sile in pot z visoko ločljivostjo za optimalne krmilne lastnosti, zlasti pri zelo nizkih preskusnih hitrostih
Hiter in natančen nadzor sile in deformacije z visoko frekvenco krmiljenja pogona 1000 Hz
Natančna hitrost obremenitve ± 0,1% nastavljene hitrosti v merilnem območju od 1 μm / h do nazivne hitrosti, neobremenjeno ali pod konstantno obremenitvijo
Brezstopenjsko nastavljivo območje sile od 20 N do 10 kN v razredu natančnosti 1 do ISO 7500-1

Stalne temperature

Skupna temperaturna komora za vse osi obremenitve zagotavlja natančne temperature:

V temperaturnem območju od -40 °C do +250 °C
Z dovoljenim odstopanjem ± 3 K
Hlajenje s tekočim dušikom (LN2)
Samonosilno ohišje iz nerjavečega jekla z razglednimi okni na sprednji in zadnji strani
Optimalna porazdelitev toplote prek dveh grelnih tuljav in dveh ventilatorjev (princip pretoka zraka)
Opremljen s temperaturnim senzorjem PT100 in teflonskimi pušami za zgornji in spodnji prehod obremenitvenih verig
Notranja osvetlitev temperaturne komore za opazovanje poteka preskusa

Brez kontaktni ekstenziometer

V skladu s priporočilom ISO 899-1 se merjenje deformacije izvaja z brez kontaktnimi videoXtens, ki nimajo vpliva na vzorec.

Posamezna visoko natančna kamera za vsako preskusno os
Hitre in natančne meritve s fiksnim pozicioniranjem kamer
Merjenje deformacije ustreza razredu točnosti 1 (razred 0,5 na zahtevo)
Brez mehaničnega vpliva na vzorce, ker tipala niso potrebna
Brez vpliva na temperaturo, saj merjenje deformacij poteka skozi razgledno okno od zadaj
Širok izbor možnosti označevanja vzorcev
Prilagodljive začetne merilne dolžine in območja meritev
Možnosti znotraj celotnega temperaturnega območja temperaturne komore
Idealno za natezno, tlačno in upogibno preskušanje

Prilagodljivi okoljski pogoji

Enostavna simulacija različnih okoljskih razmer z integriranim nadzorom temperature in vlažnosti:

Ogrevanje: RT +15 °C do +250 °C
Ogrevanje in hlajenje z LN2: -70 °C /-40 °C do +250 °C
Ogrevanje in hlajenje s hladilno enoto: -40 °C do +250 °C
Ogrevanje in hlajenje z nadzorovano vlažnostjo okolja:
+20 °C do +90 °C in 20% do 90% relativne vlažnosti
Toleranca, skladna s standardom: Temperatura ± 2 °C in relativna vlažnost ± 5%

Inteligentna elektronika in programska oprema

Programska oprema za preskušanje testXpert zagotavlja
- hitro nastavitev preskusa
- uporabniku prijazno delovanje med izvajanjem preskusa in
- enostavno vrednotenje rezultatov preskusa
Dosleden potek dela za minimalen napor pri treningu
Kakršno koli želeno silo in deformacijo z nadzorovano obremenitvijo
Integriran nadzor temperature temperaturnega regulatorja
Nastavitev sile in temperature proti vmešavanju z vnosom nastavljene vrednosti ter neprekinjenim beleženjem in dokumentiranjem celo pred začetkom preskusa med ogrevalno fazo
Dobro zasnovan koncept varnosti podatkov

Tehnični pregled

Vrsta	Večstopenjski stroj Kappa
Preskusna obremenitevna preskusno os, najv. Fmax	10 kN
Število preskusnih osi	največ 6
Razdalja med osmi	105 mm
Pot prečke, najd.	200 mm
Bočno vodenje premične prečke z natančnimi ležaji na dveh trdno kromiranih stebrih	Premer 30 mm
Preskusna hitrost območja	0.001 mm/h do 100 mm/min
Povratna hitrost	100 mm/min
Natančnost preskusne hitrosti (merjena v intervalu najmanj 5 s ali 10 mm poti)	< ±0,1 %
Ločljivost poti pretvornika položaja	0,0025 µm
Dimenzije sistema za preskušanje
Širina	1197 mm
Globina	1233 mm
Višina	2116 mm
Teža	1200 kg
Napajalna napetost	230 VAC
Nameščena obremenitev moči na preskusno os	400 VA

Zanimive različice opreme na prvi pogled

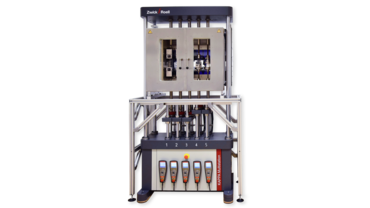

Večstopenjski stroj Kappa 5x10 kN

Ta preskusni stroj je namenjen neodvisno nadzorovanim nateznim, tlačnim in upogibnim preskusom na 5 vzorcih hkrati.

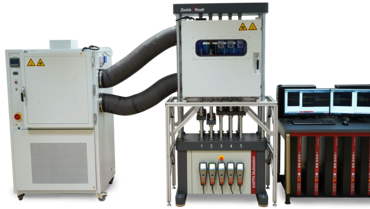

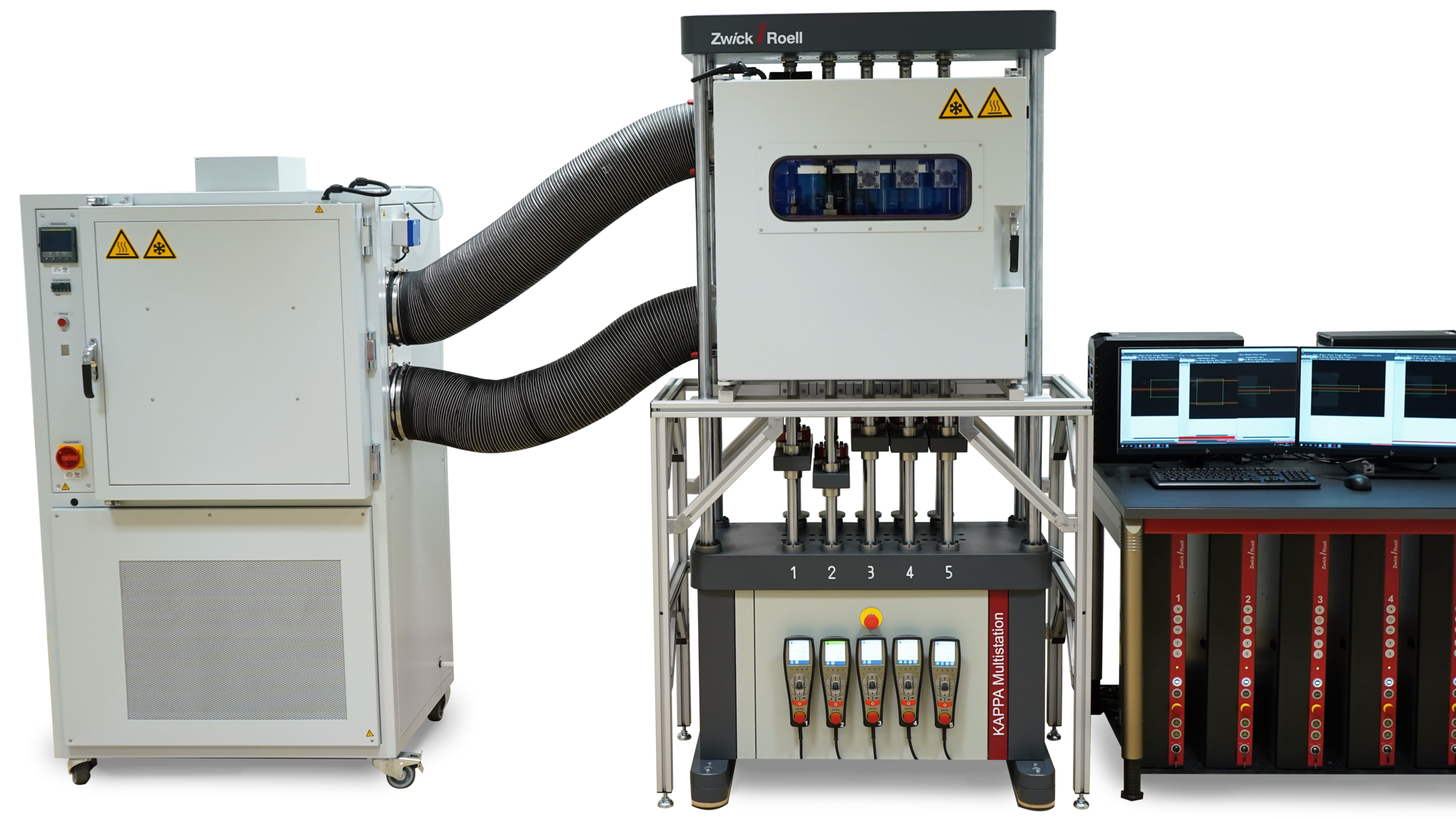

Večstopenjski stroj Kappa 5x10 kN z nadzorovano vlago okolja

Ta preskusni stroj omogoča preskušanje z lezenjem pri kontrolirani temperaturi od +20 °C do +90 °C in relativni vlažnosti od 20 do 90%.

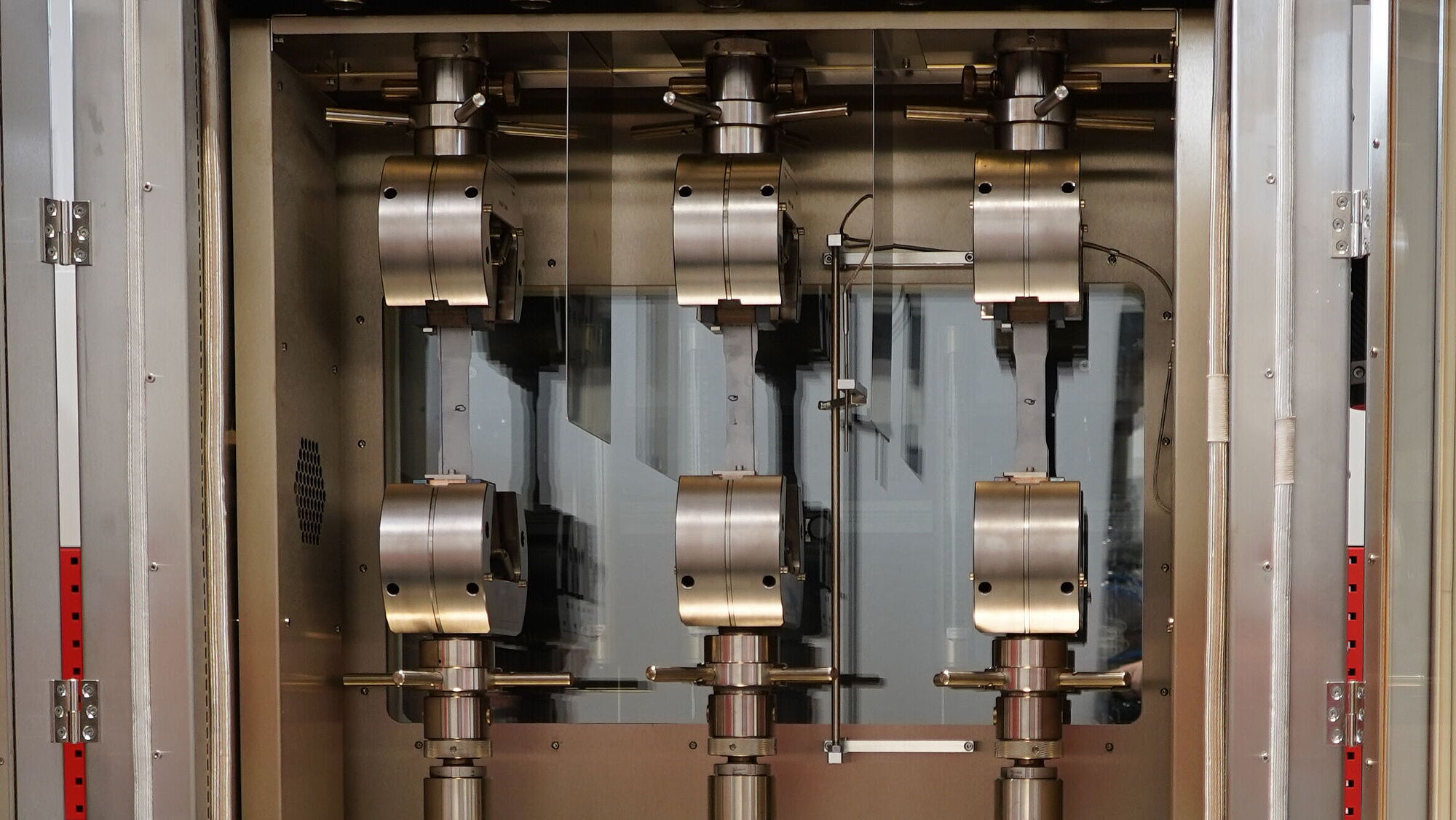

Večstopenjski stroj Kappa 3x50 kN

Ta preskusni stroj ima tri obremenitvene osi za preskušanje z lezenjem na plastiki z največjo preskusno obremenitvijo 50 kN na obremenitveno os.

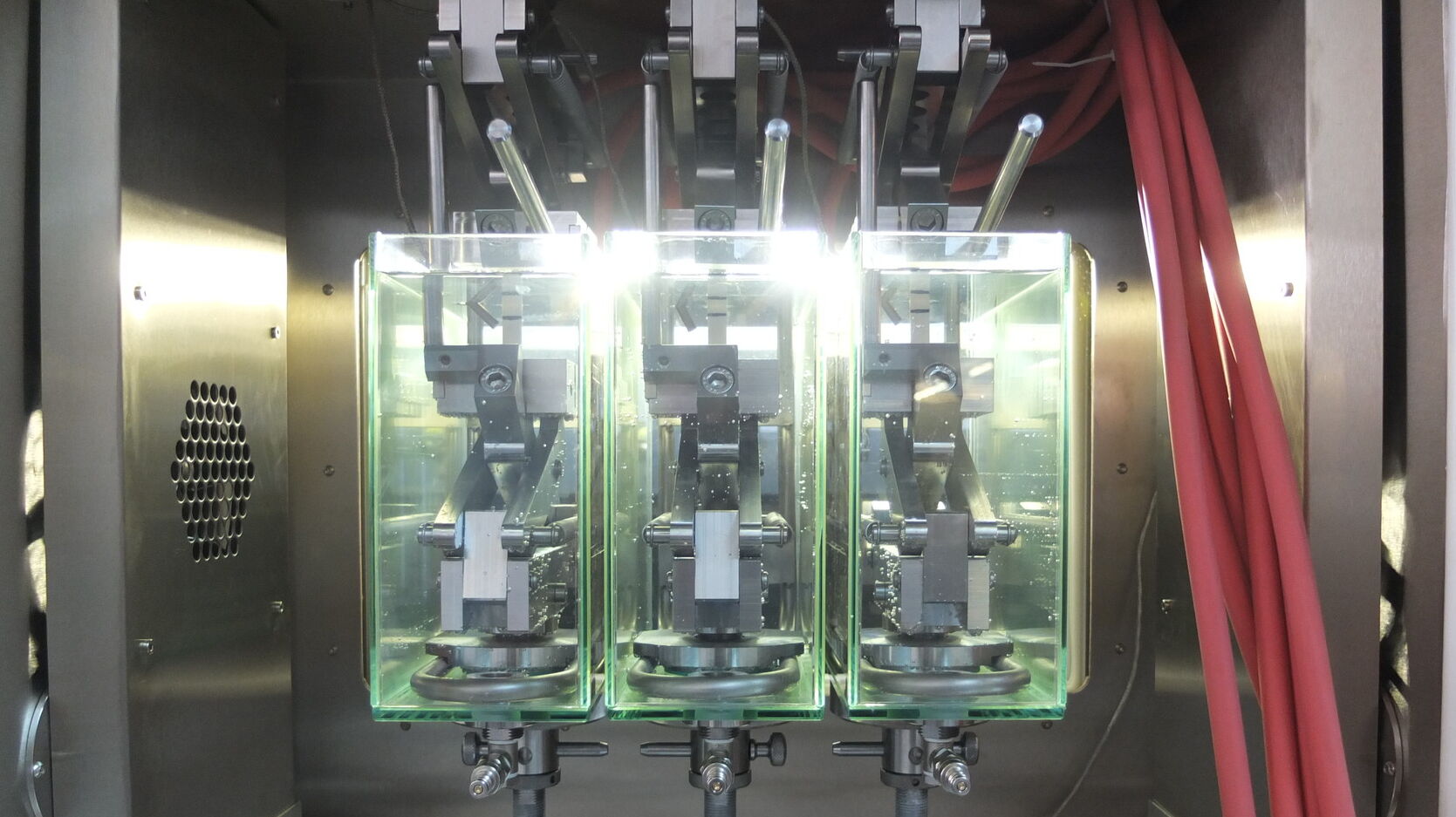

Večstopenjski stroj Kappa 3x10 kN s prilagojeno tekočinsko kopeljo

Ta preskusni stroj je zasnovan za preskušanje z lezenjem in določanje rasti razpok na obodno zarezanih vzorcih v temperaturno pogojeni vodni raztopini.

Sorodni izdelki in dodatki

Prenosi

Produktne informacije: Večstopenjski stroj KappaPDF2 MB
- DE
- EN

Več strank se zanaša na Kappa Multistation

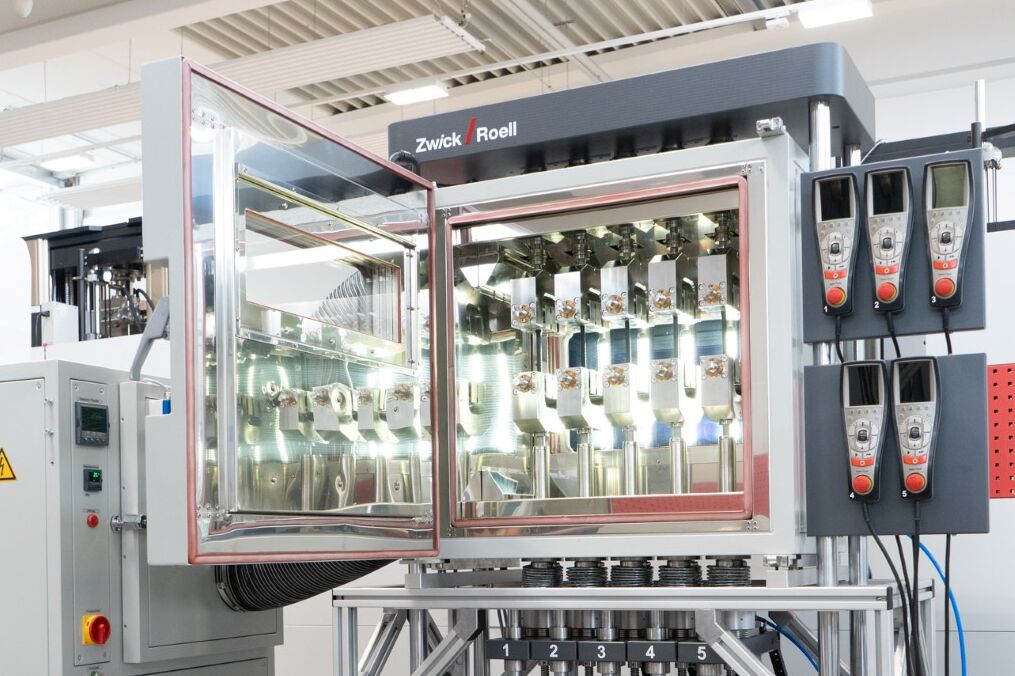

EMS-Grivory Europe uporablja Kappa Multistation za raziskovanje vpliva vlažnosti in temperature na dolgotrajne lastnosti poliamidov.

EMS-GRIVORY Evropa, Švica

EMS-GRIVORY Evropa je eden vodilnih strokovnjakov za visoko zmogljive poliamide. Na glavni lokaciji v Domatu/Emsu v Švici se razvijajo poliamidi, ki jih je mogoče najti na številnih področjih vsakdanjega življenja. Za raziskovanje vpliva vlage in temperature na dolgoročne lastnosti poliamidov je bila dana v obratovanje Kappa Multistation s klimatsko komoro (20 °C do 90 °C, 20% do 90% vlažnost).
