高頻試驗機HTM
下載
產業
- 塑膠
- 金屬
- 汽車
- 複材
測試荷重
- 25 kN - 160 kN
- 12 m/s - 20 m/s
測試類型

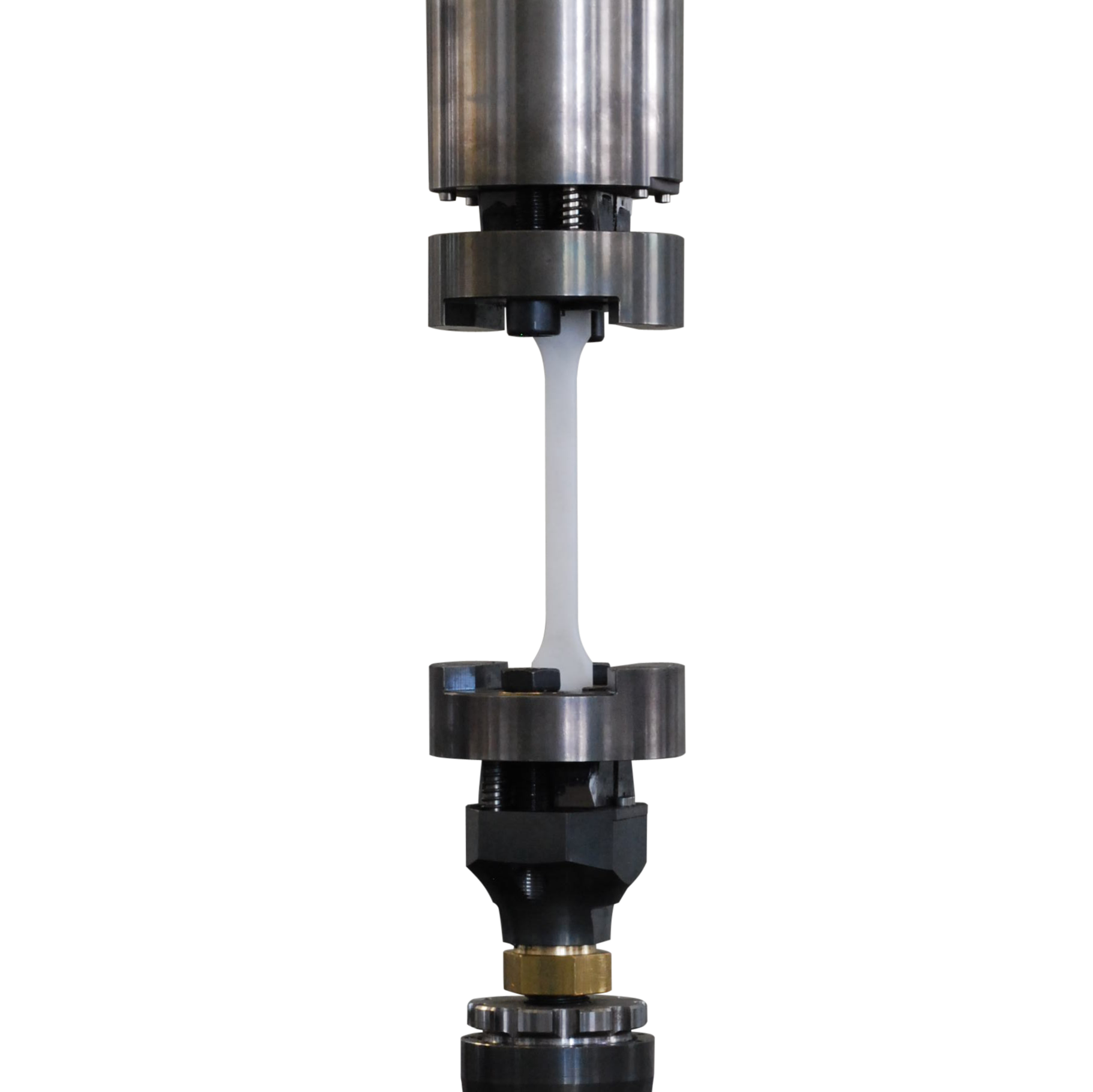

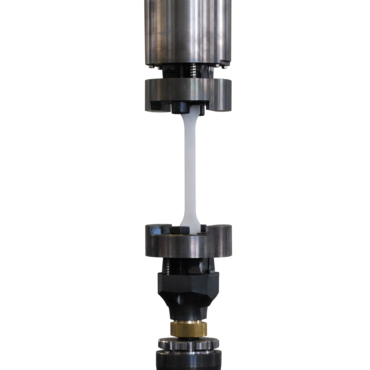

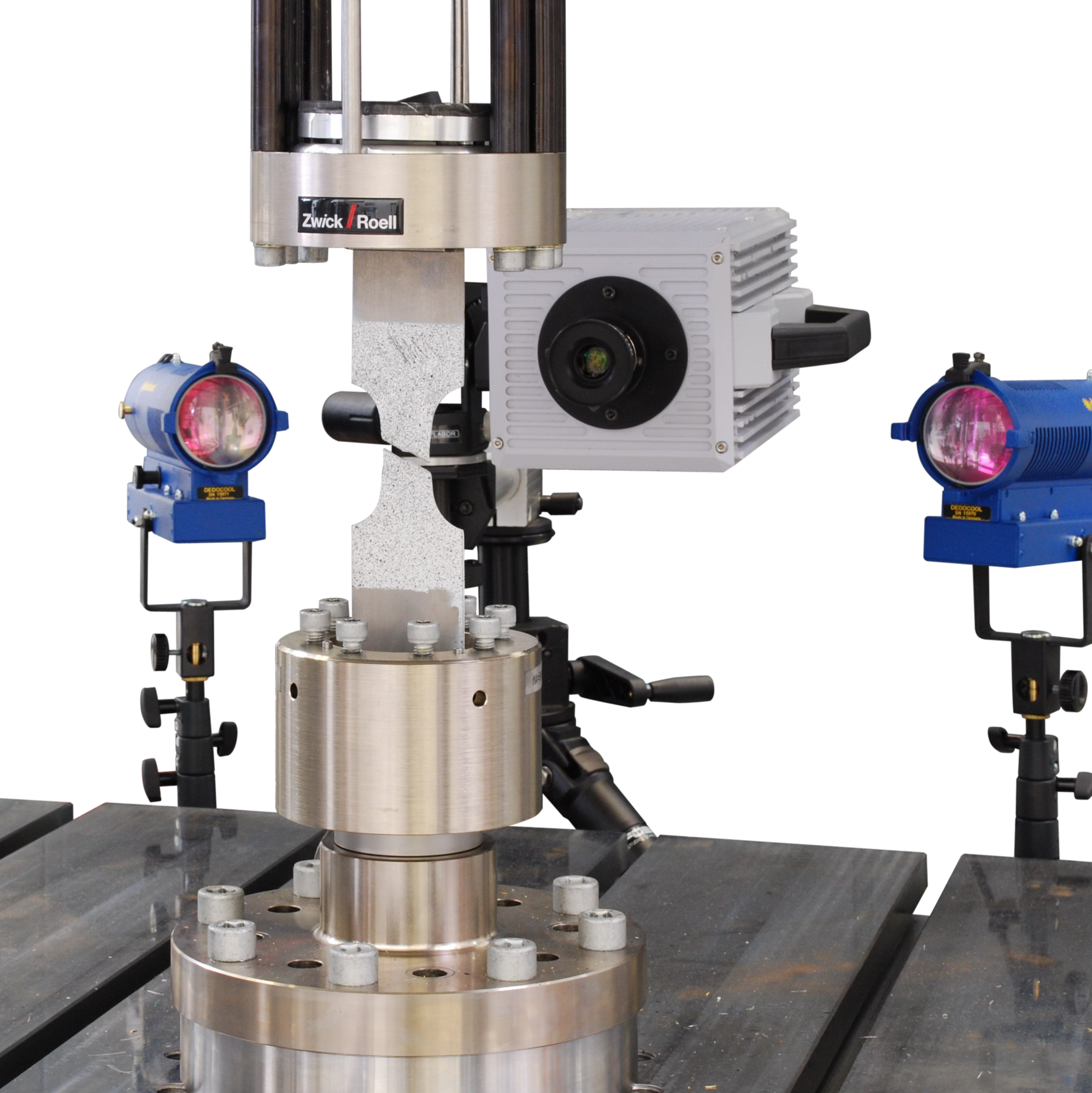

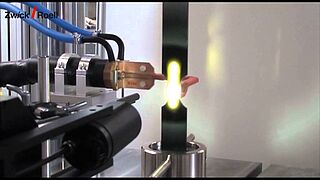

- 高速拉伸測試

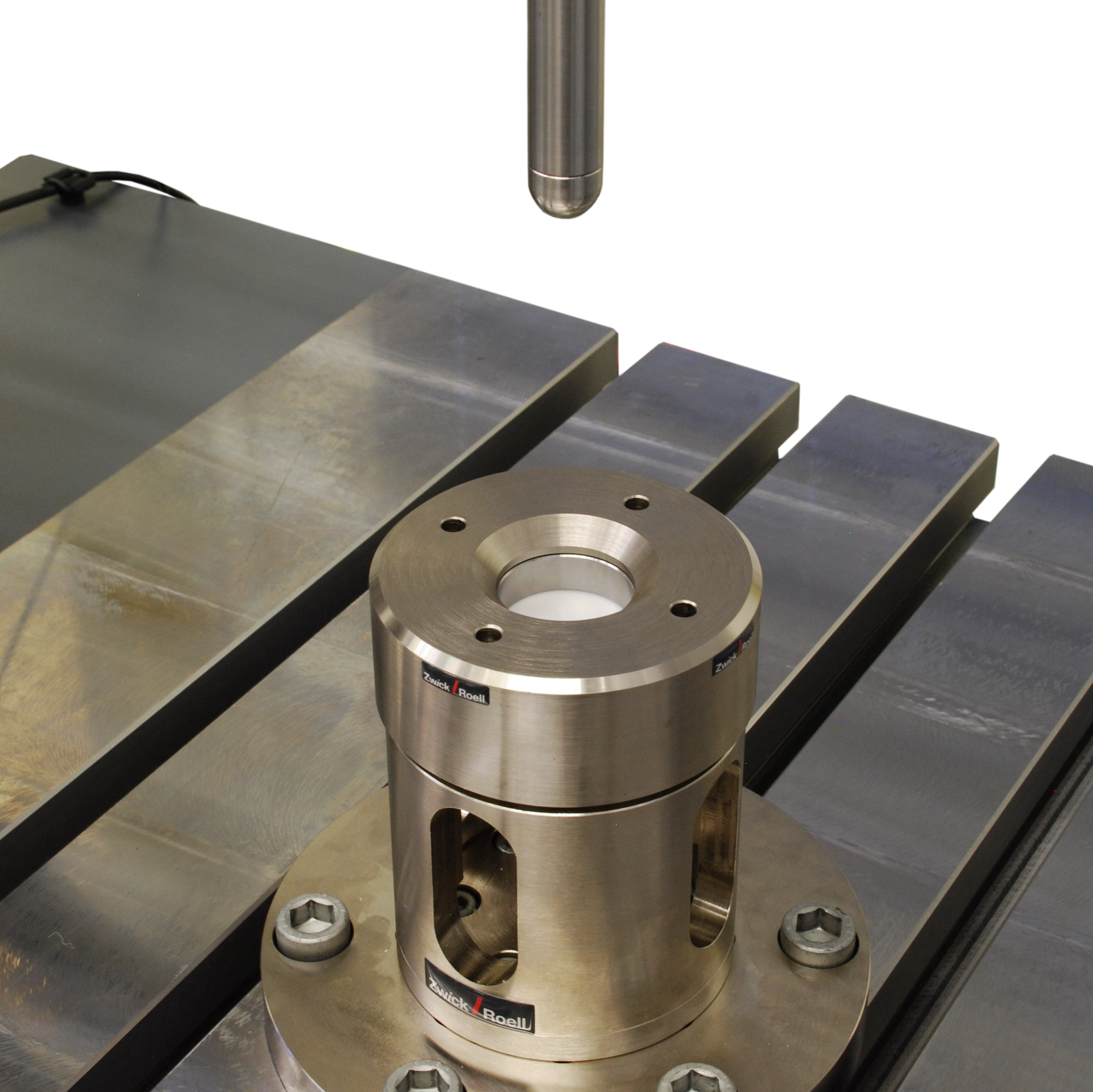

- 穿透測試
測試標準
- ISO 6603-2
- ASTM D3763-02
- ISO26203-2
- SEP 1230
- ESIS P7-00
使用ZwickRoell試驗機進行碰撞模擬
許多材料的斷裂行為與材料内在因素相關,特别是加載率。相關數據和建構方程式為碰撞安全的數字計算所需。ZwickRoell的HTM電液伺服高速試驗機系列允許在整個速度範圍内依照應變速率特性参數來測定材料。試驗機用途包括高速穿刺、高速拉伸、高速剝離和高速剪切試驗。組件的碰撞試驗可以選用T型槽平台來執行。
一套完整系統的高速試驗機配置所有組件,還包括油壓動力裝置、帶高速試驗作動缸的試驗機架和安全防護罩,配置PC的快速測量和控制電子裝置,以及評估軟體 - 匹配和整合。
技術總覽
HTM型號 | 2512 | |
標稱力 | 25 | kN |
拉伸/壓縮方向的試驗負載Fmax | 25 | kN |
活塞速度 | 12/0.001 | 最大/最小 m/s |
活塞行程 | ||
總計 | 300 | mm |
可用 | 250 | mm |
總活塞行程 | 250 | mm |
末端緩衝 | 2x25 | mm |
有效行程 | 200 | mm |
標稱壓力 | 280 | bar |
作動缸設計 | 含液壓軸承的雙桿作動缸 | |
力的測量 | 壓電式 | |
位移測量 | 增量 | |
尺寸1 | ||
A - 試驗機架高度 | 2665 | mm |
AK- 傾倒之下的測量值(於安裝時) | 2850 | mm |
試驗機架最大寬度 | 1090 | mm |
試驗機架最大深度 | 750 | mm |
D - 立柱間距 | 565 | mm |
E -柱直徑 | 80 | mm |
F - 下橫樑的上緣高度 | 1000 | mm |
G - 最大測試區域高度 | 1370 | mm |
H - 横梁位移範圍 | 1000 | mm |
重量 | 1600 | kg |
項目編號 | ||
HTM 2512負載機架底座 | 046216 | |
HTM 2512作動缸 | 014113 | |
HTM2512 防護裝置 | 1014336 | |
HTM2512 防護裝置 (用於TEE) | 031189 | |
所需配件2 | ||
HTM A-I 油壓連接單元 | 072573 | |
卸油泵 | 924785 |
- 不含安全防護罩的尺寸
- 該機器可以連接到中央280巴油壓源或專用油壓動力裝置。
Description敘述 | Value價值 | |
HTM型號 | 5020 | |
標稱力 | 50 | kN |
活塞速度 | 20 / 0.001 | 最大/最小 m/s |
總活塞行程 | 350 | mm |
末端緩衝 | 2x50 | mm |
有效行程 | 250 | mm |
標稱壓力 | 280 | bar |
作動缸設計 | 含油壓軸承的雙桿作動缸 | |
力的測量 | 壓電式 | |
位移測量 | 數位 | |
尺寸1 | ||
A - 試驗機架高度 | 3000 | mm |
AK- 傾倒之下的測量值(於安裝時) | 3160 | mm |
G350- 含作動缸的總高度 | 3990 | mm |
B - 試驗機架最大寬度 | 1200 | mm |
C – 試驗機架最大深度 | 1130 | mm |
D - 立柱間距 | 670 | mm |
E -柱直徑 | 100 | mm |
F - 下橫樑的上緣高度 | 890 | mm |
G - 最大測試區域高度 | 1705 | mm |
H - 工作測試區域最大高度 | 1670 | mm |
J - 橫樑位移範圍 | 1150 | mm |
含T型槽平台的重量 | 2900 | kg |
項目編號 | ||
含T型槽平台的HTM負載機架 | 028320 | |
HTM作動缸 | 009522 | |
HTM安全裝置 | 935683 | |
HTM安全裝置(適用於溫度調節裝置) | 041059 | |
所需配件2 | ||
含軟管支架的 HTM B-I 油壓連接裝置 | 072574 | |
漏油泵 | 924785 |
- 不含安全防護罩的尺寸
- 該機器可以連接到中央280巴油壓源或專用油壓動力裝置。
Description敘述 | Value價值 | |
HTM型號 | 8020 | |
標稱力 | 80 | kN |
活塞速度 | 20 / 0.001 | 最大/最小 m/s |
總活塞行程 | 350 | mm |
末端緩衝 | 2x50 | mm |
有效行程 | 250 | mm |
標稱壓力 | 280 | bar |
作動缸設計 | 含油壓軸承的雙桿作動缸 | |
力的測量 | 壓電式 | |
位移測量 | 數位 | |
尺寸1 | ||
A - 試驗機架高度 | 3000 | mm |
AK- 傾倒之下的測量值(於安裝時) | 3160 | mm |
G350- 含作動缸的總高度 | 3990 | mm |
B - 試驗機架最大寬度 | 1200 | mm |
C – 試驗機架最大深度 | 1130 | mm |
D - 立柱間的距離 | 670 | mm |
E -柱直徑 | 100 | mm |
F - 下橫樑的上緣高度 | 890 | mm |
G - 最大測試區域高度 | 1705 | mm |
H - 工作測試區域最大高度 | 1670 | mm |
J - 橫樑位移範圍 | 1150 | mm |
含T型槽平台的重量 | 3000 | kg |
項目編號 | ||
含T型槽平台的HTM負載機架 | 1038693 | |
HTM作動缸 | 022354 | |
HTM安全裝置 | 022356 | |
HTM安全裝置(適用於溫度調節裝置) | 041059 | |
所需配件2 | ||
含軟管支架的 HTM B-I 油壓連接裝置 | 072574 | |
漏油泵 | 924785 |
- 不含安全防護罩的尺寸
- 該機器可以連接到中央280巴油壓源或專用油壓動力裝置。
HTM型號 | 16020 | |
標稱力,靜態 | 160 | kN |
活塞速度 | 20 / 0.001 | 最大/最小 m/s |
總活塞行程 | 400 | mm |
末端緩衝 | 2 x 50 | mm |
有效行程 | 300 | mm |
標稱壓力 | 280 | bar |
作動缸設計 | 含油壓軸承的雙桿作動缸 | |
力的測量 | 壓電式 | |
位移測量 | 增量 | |
T型槽 | 符合 DIN650-22H8,間距 200 mm | |
尺寸1 | ||
A – 試驗機架最大高度 | 2793 | mm |
AK- 傾倒之下的測量值(於安裝時) | 3552 | mm |
G400- 含作動缸的總高度 | 4264 | mm |
試驗機架最大寬度 | 1560 | mm |
試驗機架最大深度 | 1353 | mm |
D - 立柱間距 | 880 | mm |
E -柱直徑 | 120 | mm |
F - 下橫樑的上緣高度 | 432 | mm |
G - 最大測試區域高度 | 1800 | mm |
H - 工作測試區域最大高度 | 1718 | mm |
J - 橫樑位移範圍 | 1200 | mm |
含作動缸的重量 | 13000 | kg |
項目編號 | ||
含T型槽平台的HTM負載機架 | 026388 | |
HTM作動缸 | 026390 | |
HTM安全裝置 | 026392 | |
所需配件2 | ||
含軟管支架的HTM B-II油壓連接 | 072577 | |
漏油泵 | 924785 |
- 不含安全防護罩和管道支架的尺寸
- 該機器可以連接到中央 280 bar 油壓源或專用油壓動力裝置。
