衝擊試驗機和Charpy簡支樑衝擊試驗機

用於測定塑料和金屬衝擊強度的試驗機

...最佳的衝擊試驗設備用於符合試驗標準的測試!

衝擊試驗機用於測定材料或組件在不同環境條件下對高速載荷的抗性。由於日常中,許多用於不同應用的材料都會受到溫度波動的影響,並且由於斷裂或失效行為也會取決於溫度,因此必須經常在完整工作溫度範圍内,對這些材料進行測試。這些試驗可指出材料在多少溫度下變脆,以及變脆到何種程度。

擺錘衝擊試驗機落錘試驗機影片常見問題客戶案例

用於衝擊測試的產品: 擺錘與落錘試驗機

在材料與組件測試領域,衝擊測試方法已經日漸成熟。所得參數為材料的基本力學特徵。ZwickRoell已持續多年提供高品質衝擊試驗機系統。我們的產品線包含多種擺錘衝擊試驗機,用於金屬與塑膠材料的衝擊測試,同時落錘試驗機的能量範圍從僅僅幾焦耳到100,000焦耳,還包括高速試驗機。

  • 能量範圍從5.5焦耳(擺錘衝擊試驗機)至100,000焦耳(落錘試驗機)
  • 我們可提供具有儀器化功能的衝擊試驗機。
  • 對於溫度環境要求,ZwickRoell提供溫度調節箱與試片架。可靠的測試始於試片製備的精確度,ZwickRoell為您提供符合標準的測試解決方案。
  • 對於特別要求符合經濟效益和可靠性的測試,ZwickRoell提供各種全自動衝擊測試解決方案。

了解更多功能選項。

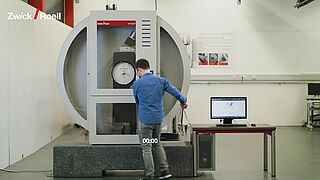

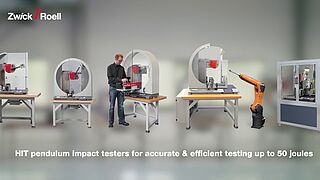

擺錘衝擊試驗機最高能量可達750焦耳

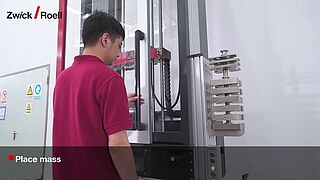

落錘試驗機最高能量可達20,000焦耳

回彈測試機

塑膠衝擊測試

塑膠衝擊測試

塑膠衝擊測試 - 非儀器化
金屬衝擊測試 - 儀器化
彈性體和泡沫材料衝擊測試

塑膠衝擊測試 - 非儀器化

採用擺錘衝擊試驗機進行衝擊測試,包含符合國際標準的產品,方法與測試標準。

標準中對於樣品的製備與測試進行了明確的規定及要求。或描述了對一種產品或材料的測試方法。

儀器標準描述了對於測試設備的設計。該標準規定了設備的技術參數以及允差,並對於設備的驗證進行了規範。

而我們的客戶主要依賴於產品標準,作為儀器製造商,ZwickRoell需要受產品標準(對於測試序列)與儀器標準(測試儀器的設計與製造)的約束。因此,這兩類標準均列出如下所示。

一般來說,ASTM標準並未區分產品、方法與儀器標準。

金屬衝擊測試 - 儀器化

以下特性是在符合 ISO 179-2 的儀器化簡支樑測試中測定的:

  • 最大力
  • 偏轉最大力
  • 能量達到最大的力
  • 斷裂時的變形
  • 斷裂時的能量

彈性體和泡沫材料衝擊測試

目標是對彈性體和泡沫材料進行直接快速的彈性特徵測試。

有一種材料高達 100% 彈性,可以儲存所施加的能量,並在不再施加力時瞬間將其釋放。相比之下,塑膠含量高達100%的材料會完全吸收所提供的能量。

這些特徵被用於回彈性的測試:

將圓盤狀試片夾持在一個大的塊狀物上。擺錘衝擊試片並透過衝擊來提供能量。試片的彈性部分將會保存能量(擺錘靜止片刻),然後將能量反饋給擺錘。擺錘會往反方向加速並回擺。

一旦在返回後到達靜止位置,就會測量向後擺的角度。透過該角度值,即可計算出試片反饋給擺錘的彈性能量。

金屬衝擊測試

關於衝擊試驗機的常見問題

關於衝擊試驗機的常見問題

什麼是衝擊試驗機?
如何使用Charpy簡支樑衝擊試驗機
非儀器化和儀器化衝擊試驗機之間有何差異?

什麼是衝擊試驗機?

衝擊試驗機用於測定材料或組件在不同溫度條件下對高速載荷的抗性。根據待測材料、最終用途的應用要求和偏好的測試數據類型,選擇擺錘衝擊試驗機落錘衝擊試驗機。正如各自的名稱所示,試樣透過被擺錘衝擊,或透過被落錘衝擊。在每種情况下,重量、釋放高度或下落高度以及衝擊試樣的打擊錘頭或類型都進行了預定義,試驗機也會進行相應設置。

如何使用Charpy簡支樑衝擊試驗機

用擺錘衝擊試驗機進行的最常見試驗之一是Charpy 簡支樑試驗,這些機器也因此被命名為Charpy簡支樑衝擊試驗機。

Charpy 簡支樑衝擊試驗機的基本組件是試驗機機架、帶錘子的加重擺桿、刻度表、試樣支座及防護屏/防護裝置。完整的擺錘衝擊系統還包含了電腦設備及溫度調節裝置。

對於Charpy簡支樑試驗,帶缺口的試樣水平居中於支座上,缺口朝向遠離擺錘的方向。釋放擺錘以衝擊試樣並使試樣斷裂。根據所進行試驗的目的、應用和材料,可以使用常規或儀器化設備進行擺錘衝擊試驗。

非儀器化和儀器化衝擊試驗機之間有何差異?

  • 在常規衝擊試驗(非儀器化)中,透過比較斷裂前後擺錘高度的差異,計算斷裂期間試樣所吸收的能量。吸收的能量與材料的脆性有直接關係,而脆性材料的吸收率通常低於延展性材料。
  • 儀器化衝擊試驗測量衝擊期間的力,提供區分延展性和脆性失效的高速應力/應變數據,並提供有關斷裂力學特性的資訊。因此,儀器化使我們能確定失效模式,而不僅僅是失效能量。
  • 其他經常使用的衝擊試驗包括Izod懸臂樑試驗和衝擊拉伸試驗。由ASTM開發的懸臂樑試驗在北美地區被廣泛使用,而簡支樑試驗往往在北美外的其他地區更加常見。拉伸衝擊試驗可測定材料在加載拉伸負載時的衝擊能量。

有趣的客戶衝擊試驗機項目—詳細了解我們的客戶如何使用我們的衝擊試驗設備!
