大能量落锤冲击试验机,冲击能量大于20000 j

下载
行业
  • 金属
最大能量
  • 10万焦耳
试验类型
  • 落锤冲击试验
试验标准
  • API-RP 5 l3
  • Din en 10274
  • ASTM E436

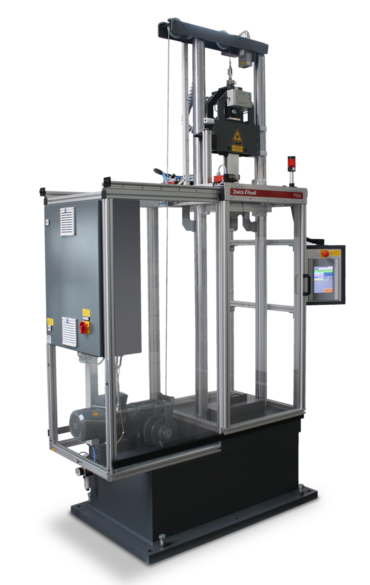

高能落锤冲击测试

ZwickRoell DWT大能量落锤冲击试验机用于测试评估铁素体钢的抗冲击性能以及断裂面行为。该方法作为一种落锤冲击测试,其相关标准如下:API-RP 5 l3, DIN EN 10274和ASTM E436。

源自大型输油和燃气管道的试样用于落锤冲击测试,需要满足规范api 5l。对于高度等于原始壁厚,宽度为几个厘米的试样而言,需要采用锤头进行垂直下落快速加载。设定冲击能量(根据重量和下落高度)以使试样发生断裂,从而可以进行断面观察评估。

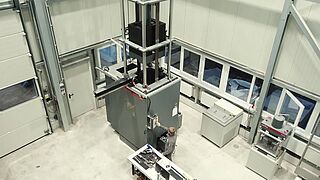

高能落锤冲击试验机,最高能量120,000焦耳

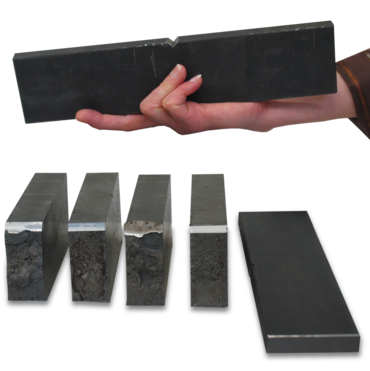

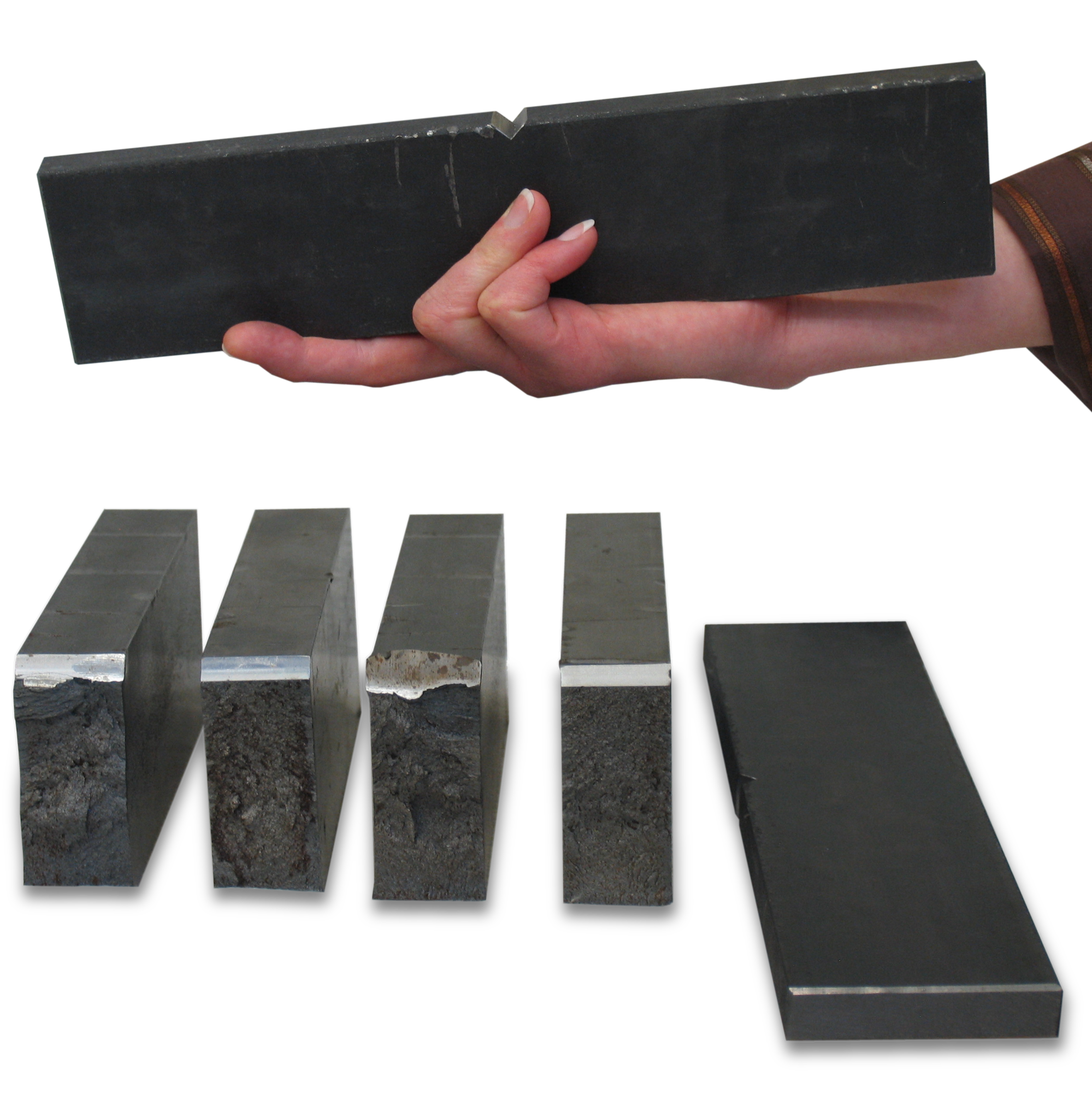

钢铁试样,依据标准astm e436-71t, API rp l3和din en 10274

优势与特点

优势与特点

描述
优势

描述

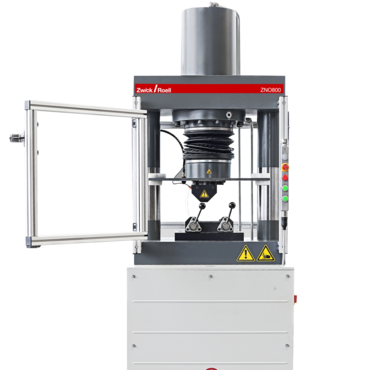

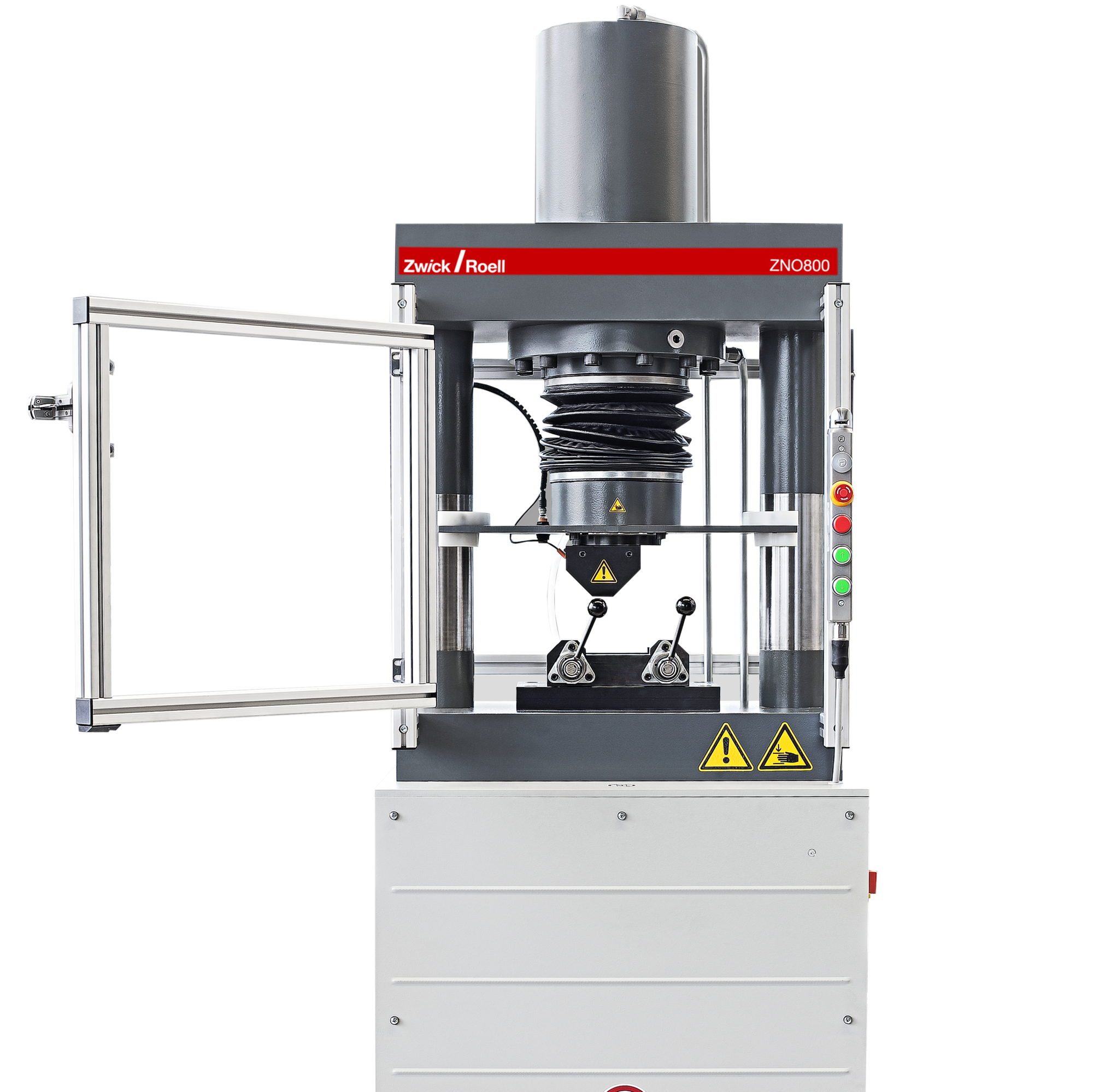

  • 在试验过程中,带砝码的锤头落在两端夹持的试样上并使其断裂。试样上有一个冷压缺口,这就是试样在冲击下的断裂点。
  • dwt(落锤试验机)有以下型号。20、30、40、60、80和100KJ。
  • 所有型号的标准最大下落高度为5米。DWT 20 - 40也可选择最大下落高度为2.5米。
  • 测试工具安装在测试区外。
  • 试样在10秒内以气动方式送入,符合astm e436要求。

优势

  • 模块化测试系统有6种型号、2个下落高度。
  • 气动送样装置以及气动夹具确保了快速、可靠的试样装载,能够在标准规定的时间内完成试验。
  • 可快速更换试样支撑块。
  • 试验工装自带对中装置。可根据试样厚度快速调整。
  • 安全门上的安全电路只有在所有安全触点都接触时才允许进行试验
  • 气动电子互锁装置确保测试空间的操作安全。
  • 触屏操作,屏幕显示包括下落高度,冲击能量、锤头质量以及冲击速度。
  • 在输入下落重量和下落能量后,自动无极调节下落高度,从而达到试验要求。
  • 落锤质量可通过加载砝码调整,从而调整冲击能量。落锤质量为电子称重结果,避免的人为输入错误。
  • 四个高性能蓄能减震器,可以安全、可靠地对落锤进行缓冲。

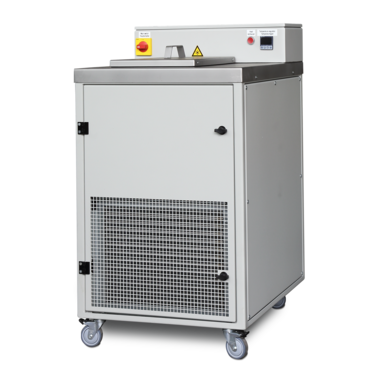

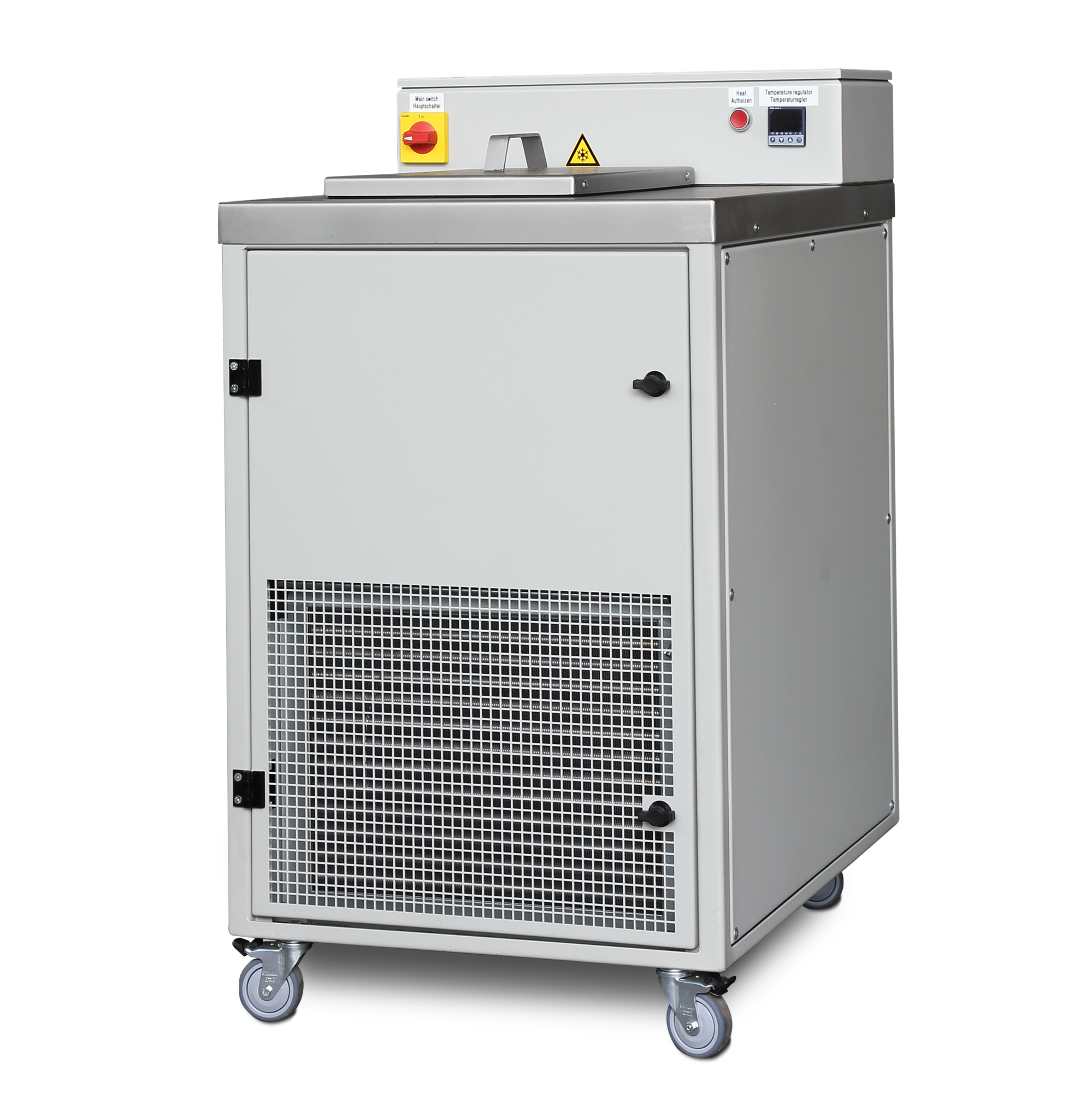

  • 可控低温试样保温箱可以精确控制试样温度。
  • 交货时附带底座图纸。
  • 根据客户要求,可以送货时附带连接板,地脚螺栓和灌浆。
